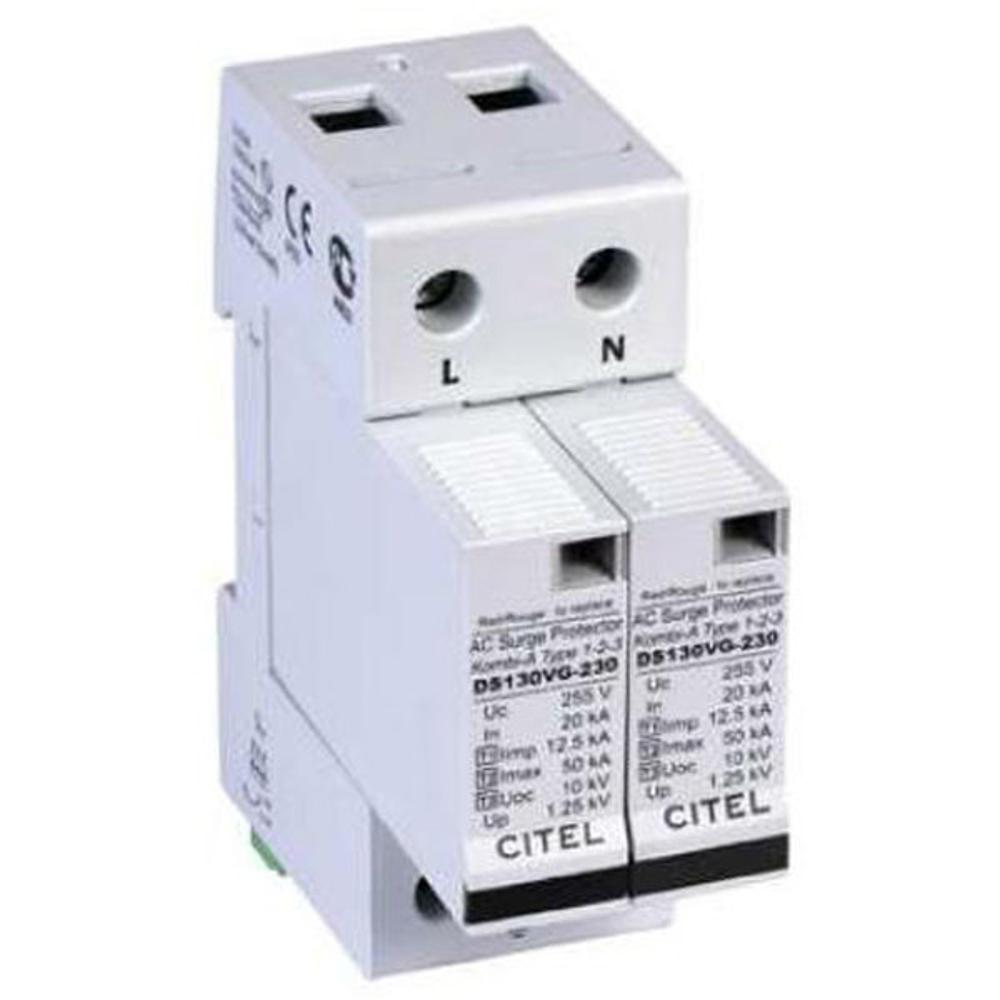

Устройство защиты от импульсных перенапряжений CITEL DS132VGS-230 (артикул 571582) — это профессиональное однофазное УЗИП комбинированного типа 1+2+3, предназначенное для защиты электрооборудования и электроустановок от прямых ударов молнии, коммутационных перенапряжений и импульсных помех в сетях переменного тока 230 В. Устройство обеспечивает комплексную защиту по схеме (2+0) с подключением L/PE и N/PE, объединяя функции трёх типов УЗИП в одном корпусе и полностью соответствуя требованиям стандартов EN 61643-11, IEC 61643-11 и UL1449 издание 4.
В основе работы устройства лежит инновационная VG™-технология (Varistor-Gap), которая сочетает преимущества варисторной и разрядниковой защиты: высокое быстродействие, низкое остаточное напряжение и повышенную стойкость к временным перенапряжениям (TOV). УЗИП оптимизирован под TOV и выдерживает временное перенапряжение 335 В АС в течение 5 секунд и 440 В АС в течение 120 минут без потери работоспособности. Устройство выполнено в корпусе со съёмными модулями (замена — DSM130VG-230), устанавливается на симметричную DIN-рейку 35 мм (EN60715) и оснащено механическим индикатором отключения на каждом полюсе, а также выходом на перекидной контакт для дистанционной сигнализации. Подключение к сети осуществляется винтовыми зажимами сечением 2,5–25 мм² или через шину. УЗИП совместимо с сетями TN 230 В однофазного переменного тока и рекомендуется к установке совместно с УЗО типа «S» или замедленным, а также с плавким предохранителем типа gG 125 А.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов жилых, административных и промышленных зданий
- Защита электрооборудования от прямых ударов молнии и индуктированных импульсных перенапряжений в системах TN 230 В
- Организация многоступенчатой защиты: установка на вводе в здание в качестве первой ступени (тип 1+2+3) с последующей координацией с УЗИП тип 2 и 3
- Защита ответственного оборудования: серверных, телекоммуникационных шкафов, систем автоматизации, АСУ ТП, медицинского и лабораторного оборудования
- Применение в системах электроснабжения с повышенными требованиями к надёжности и непрерывности работы, где необходимо дистанционное оповещение о срабатывании защиты
Ключевые особенности
- Комбинированный тип 1+2+3 AC — защита от прямых ударов молнии, коммутационных и остаточных импульсных перенапряжений в одном устройстве
- VG™-технология — сочетание варисторной и разрядниковой защиты с оптимизацией под временные перенапряжения (TOV)
- Съёмные модули — быстрая замена отработавшего модуля DSM130VG-230 без демонтажа корпуса и отключения проводки
- Дистанционная сигнализация — выход на перекидной контакт для интеграции в системы мониторинга и диспетчеризации
- Высокие энергетические характеристики: In = 20 кА, Imax = 50 кА, Iimp = 12,5 кА на полюс, Itotal = 25 кА (10/350 мкс)
- Соответствие международным стандартам EN 61643-11, IEC 61643-11 и UL1449 издание 4, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2+3 AC
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение L-N (Uc): 255 Vac
- Временное перенапряжение (UT): 335 В АС — 5 сек; 440 В АС — 120 мин
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кА
- Суммарный ток молнии (Itotal, 10/350 мкс): 25 кА
- Испытание комбинированной волной IEC 61643-11 (Uoc): 6 кВ
- Стойкость к перенапряжению IEEE C62.41.1: 20 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Уровень защиты L/PE и N/PE (Up): 1,25 кВ
- Остаточное напряжение (Up-in): 0,6 кВ
- Удельная энергия на полюс (W/R): 40 кДж/Ом
- Конфигурация подключения: L/PE и N/PE, схема (2+0), 2 полюса
- Технология: VG™
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями, модуль замены DSM130VG-230
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от −40 до +85 °C
- Уровень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс + дистанционная сигнализация (перекидной контакт)
- Сопряжённые устройства: терморазмыкатель внутренний, УЗО типа «S» или замедленное, плавкий предохранитель gG 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4; сертификация EAC
- Артикул (Part Number): 571582
