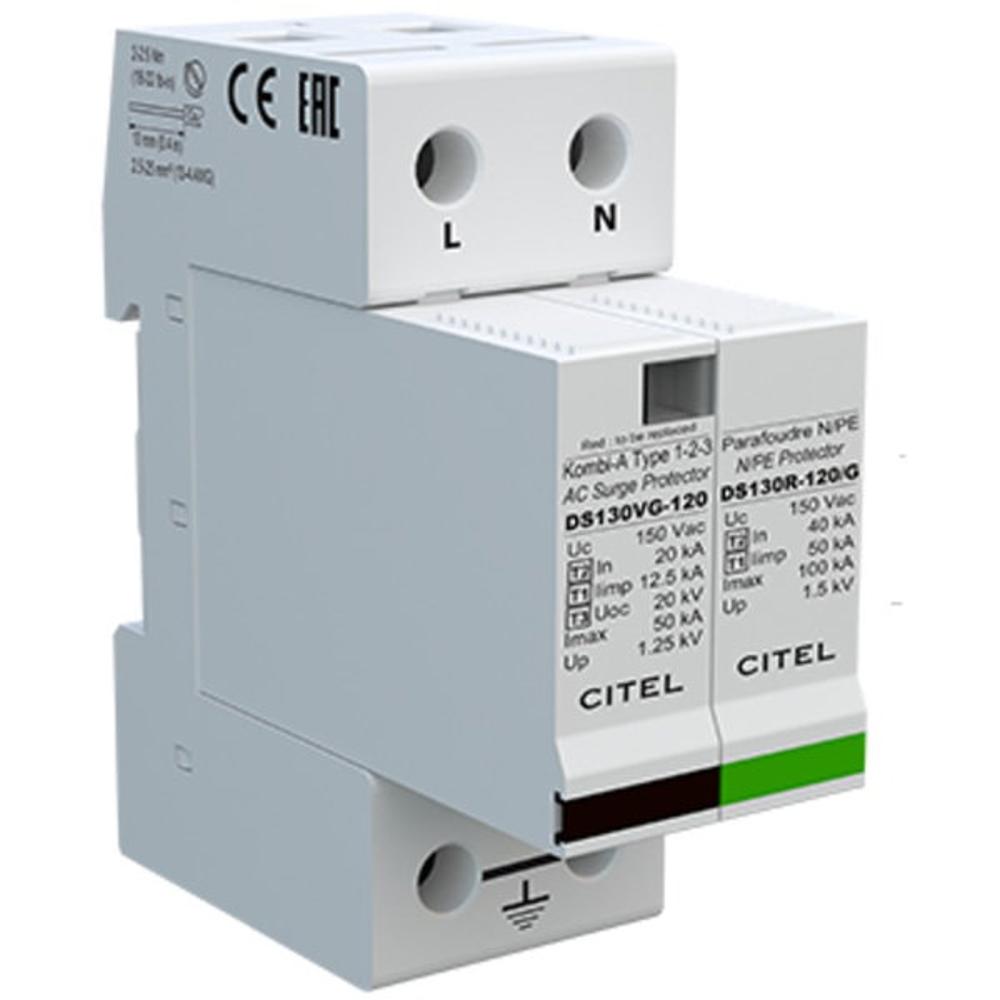

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS132VGS-120/G (артикул 571672) предназначено для защиты однофазных сетей переменного тока номинальным напряжением 120 В от импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство объединяет в одном корпусе функции УЗИП Тип 1, Тип 2 и Тип 3, обеспечивая комплексную защиту электрооборудования от опасных скачков напряжения на всех уровнях — от вводного распределительного щита до конечного потребителя.
В основе работы устройства лежит фирменная технология VG™ (Variable Gap), обеспечивающая эффективное гашение дуги и высокую стойкость к временным перенапряжениям (TOV). УЗИП выполнено по схеме (1+1) с двумя полюсами и подключается по конфигурации L/N и N/PE, что делает его совместимым с системами заземления типа TT и TN. Устройство оснащено съёмными защитными модулями, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего корпуса. Встроенный терморазмыкатель обеспечивает безопасное отключение при перегреве, а механический индикатор на каждом полюсе и выход на перекидной контакт позволяют организовать как визуальный контроль, так и дистанционную сигнализацию состояния устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN60715).
Области применения
- Защита вводных распределительных щитов однофазных сетей 120 В от прямых ударов молнии и коммутационных перенапряжений
- Оборудование объектов связи, телекоммуникаций и систем безопасности
- Защита промышленного и коммерческого электрооборудования, чувствительного к импульсным помехам
- Системы автоматизации, управления и диспетчеризации
- Жилые и административные здания с системами заземления TT и TN
Ключевые особенности
- Комбинированный тип защиты 1+2+3 AC — одно устройство закрывает все уровни защиты
- Технология VG™ — эффективное гашение дуги и оптимизация под временные перенапряжения (TOV)
- Съёмные защитные модули для быстрой замены без демонтажа корпуса
- Визуальная и дистанционная сигнализация отключения (выход на перекидной контакт)
- Соответствие EN 61643-11, IEC 61643-11 и UL1449 изд. 3, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2+3 AC
- Сеть: 120 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты L/N (Up): 1,25 кВ; N/PE (Up): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Подсоединение к сети: зажим под винт 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0, степень защиты IP20
- Рабочая температура: от -40 до +85 °C
- Сопряжённый предохранитель: тип gG — 125 А; УЗО: тип «S» или замедленный
- Модуль замены: DSM130VG-120 + DSM130VG-120/G
