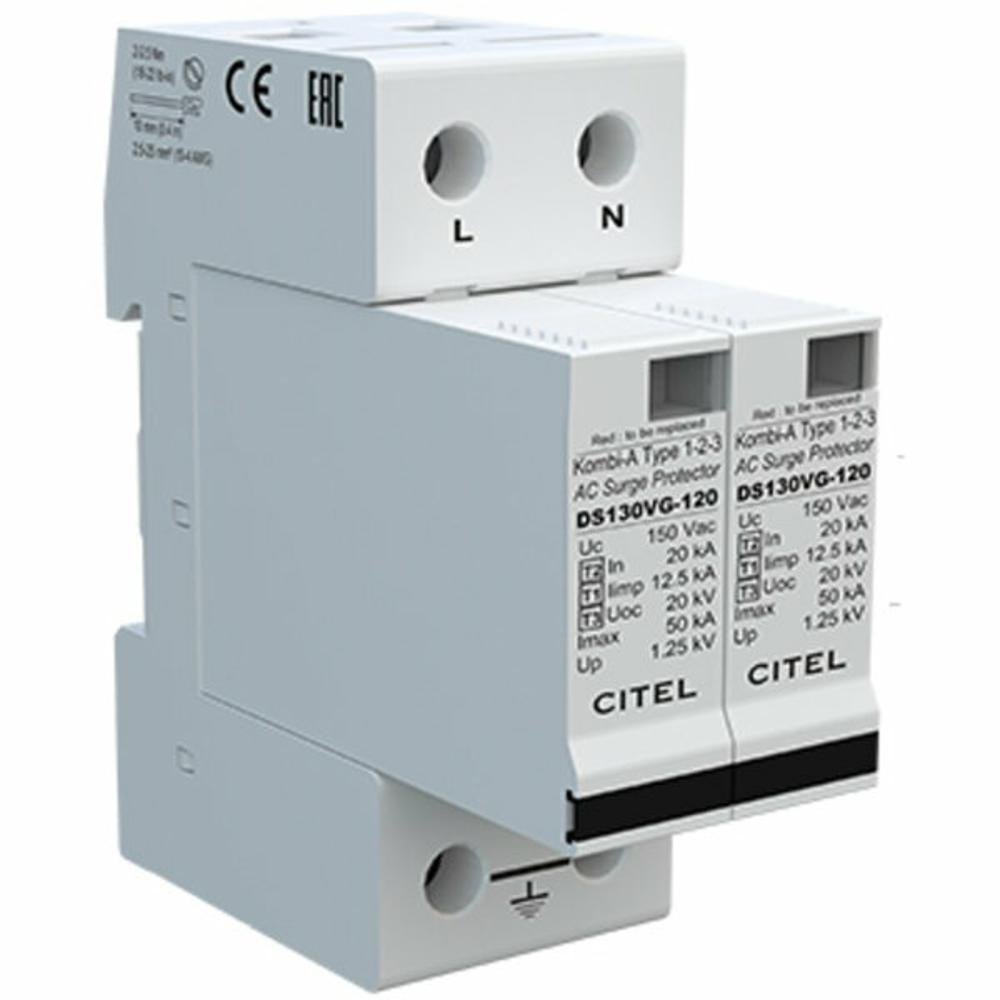

Устройство защиты от импульсных перенапряжений CITEL DS132VGS-120 (артикул 571682) — это профессиональный однофазный УЗИП Тип 1+2+3, предназначенный для защиты электрооборудования и электроустановок от прямых ударов молнии, коммутационных перенапряжений и импульсных помех в сетях переменного тока 120 В. Устройство сочетает в себе функции трёх типов защиты в одном корпусе, обеспечивая комплексную защиту на вводе в здание и непосредственно у потребителя. Модель оснащена визуальной и дистанционной сигнализацией срабатывания, что позволяет своевременно контролировать состояние защиты и оперативно заменять отработавшие модули.
В основе работы устройства лежит фирменная технология VG™ (Variable Gap), обеспечивающая оптимизированное поведение УЗИП при временных перенапряжениях (TOV) и высокую стойкость к сопровождающим токам. УЗИП выполнено по схеме (2+0) с конфигурацией нейтрали TN и защитой по линиям L/PE и N/PE. При возникновении импульсного перенапряжения устройство мгновенно ограничивает его до безопасного уровня (Up = 1,25 кВ), отводя избыточную энергию на заземление. Устройство имеет съёмные защитные модули DSM130VG-120, что упрощает техническое обслуживание и замену без демонтажа всего корпуса. Монтаж осуществляется на стандартную DIN-рейку 35 мм, подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм² или шиной. УЗИП совместимо с сетями 120 В однофазного переменного тока и соответствует требованиям международных стандартов EN 61643-11, IEC 61643-11 и UL1449 изд. 3.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, офисных и промышленных зданий от прямых ударов молнии и коммутационных перенапряжений
- Защита систем электроснабжения ответственных объектов: серверных, центров обработки данных, медицинского оборудования, систем безопасности
- Защита оборудования в сетях с системой заземления TN при однофазном питании 120 В
- Применение в качестве первой ступени защиты на вводе в здание с последующей установкой УЗИП Тип 2 и 3 для каскадной защиты
- Защита телекоммуникационного и промышленного оборудования, чувствительного к импульсным помехам
Ключевые особенности
- УЗИП Тип 1+2+3 AC — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Технология VG™ — оптимизированная работа при временных перенапряжениях (TOV), повышенная надёжность и долговечность
- Съёмные защитные модули DSM130VG-120 — быстрая замена без демонтажа корпуса
- Дистанционная сигнализация отключения — выход на перекидной контакт для интеграции в системы мониторинга
- Визуальный механический индикатор состояния на каждом полюсе
- Соответствие EN 61643-11, IEC 61643-11 и UL1449 изд. 3, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2+3
- Сеть: 120 В однофазный, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Временное перенапряжение (UT): 180 В AC выдерживает 5 сек; 230 В AC выдерживает 120 мин
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА (10/350 мкс)
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты (Up L/PE, Up N/PE): 1,25 кВ
- Остаточное напряжение (Up-in): 0,4 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Удельная энергия на полюс (W/R): 40 кДж/Ом
- Конфигурация подключения: L/PE и N/PE, режим защиты MC
- Подсоединение к сети: винтовые зажимы 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа «S» или замедленный; плавкий предохранитель gG 125 А
- Модуль замены: DSM130VG-120
- Артикул: 571682
