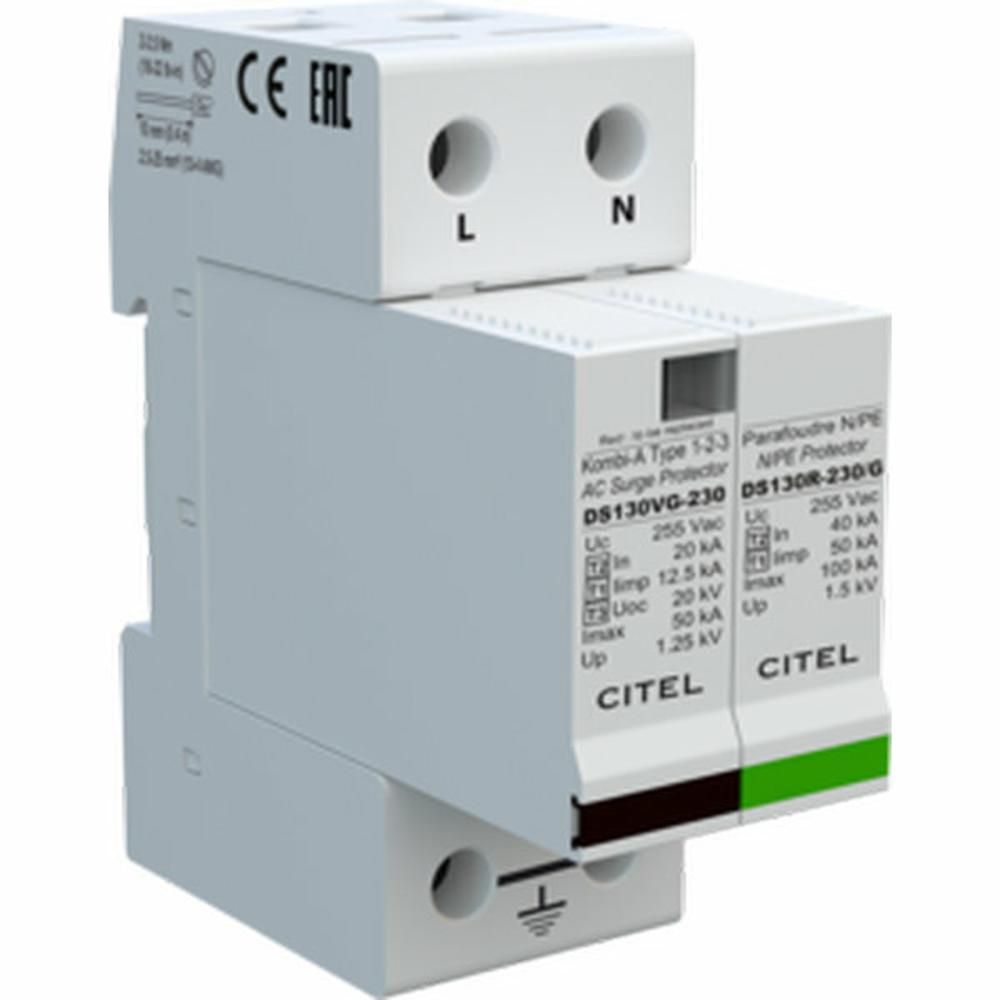

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS132VG-230/G предназначено для комплексной защиты однофазных электрических сетей переменного тока 230 В от разрушительного воздействия импульсных перенапряжений, вызванных прямыми и удаленными ударами молнии, а также коммутационными перенапряжениями в сети. Это устройство класса Тип 1+2+3 (B+C) обеспечивает максимально полную защиту, выполняя функции молниезащиты (перехват прямого тока молнии), распределенной защиты (отвод остаточных токов и коммутационных помех) и тонкой защиты конечного оборудования в одном корпусе.

Устройство построено на основе запатентованной VG™-технологии, которая объединяет в одном модуле мощный газовый разрядник (GSG) и варистор (V). Газовый разрядник эффективно отводит токи молнии с большой энергией (импульс 10/350 мкс), а варистор обеспечивает быстрое ограничение остаточных напряжений и защиту от коммутационных помех. УЗИП предназначено для монтажа во вводно-распределительных устройствах (ВРУ) или главных распределительных щитах. Оно совместимо с системами заземления TT и TN, реализуя схему защиты (1+1) для линия-нейтраль (L/N) и нейтраль-земля (N/PE). Конструкция предусматривает установку на симметричную DIN-рейку 35 мм и подключение проводников сечением от 2.5 до 25 мм².

Области применения

• Защита вводных электрических щитов жилых, административных и промышленных зданий.
• Установка в главных распределительных щитах (ГРЩ) для защиты всей внутренней сети объекта.
• Защита чувствительного электрооборудования в однофазных сетях 230 В от последствий грозовых разрядов.
• Применение в системах, где требуется защита по комбинированному режиму L/N и N/PE (схемы TT, TN-S).
• Объекты, требующие соответствия строгим международным и национальным стандартам по молниезащите.

Ключевые особенности

• Комбинированная защита Тип 1+2+3 (B+C): Одно устройство заменяет три уровня защиты, обеспечивая безопасность от прямых ударов молнии до защиты конечных потребителей.
• VG™-технология: Гибридная схема на основе газового разрядника и варистора для оптимального поглощения энергии и низкого остаточного напряжения.
• Съёмные защитные модули: Каждый полюс выполнен в виде независимого модуля (DSM130VG-230), который можно легко заменить после срабатывания, не демонтируя всё устройство.
• Дистанционная сигнализация: Наличие перекидного контакта (11-12-14) для подключения к системе мониторинга и удаленного оповещения о состоянии УЗИП.
• Оптимизация под TOV: Повышенная стойкость к опасным временным перенапряжениям в сети (до 440 В в течение 5 с), что предотвращает ложные срабатывания и возгорание.
• Визуальная индикация: Механический индикатор (MI) на каждом модуле четко показывает состояние работоспособности.

Технические характеристики

• Артикул (P/N): 571552
• Тип УЗИП: Тип 1 + 2 + 3 (комбинированный)
• Сеть: 230 В, однофазная (L+N+PE)
• Конфигурация сети: TT, TN
• Максимальное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА
• Импульсный ток молнии (Iimp, 10/350 мкс) на полюс: 12.5 кА
• Суммарный импульсный ток (Itotal, 10/350 мкс): 25 кА
• Уровень защиты (Up): ≤ 1.25 кВ (L/N), ≤ 1.5 кВ (N/PE)
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Сопряженное устройство отключения: Встроенный терморазмыкатель и плавкий предохранитель (тип gG, 125 A)
• Степень защиты корпуса (IP): IP20
• Рабочая температура: от -40°C до +85°C
• Монтаж: Симметричная DIN-рейка 35 мм
• Подключение: Винтовые зажимы для проводов 2.5–25 мм²
• Соответствие стандартам: IEC/EN 61643-11, UL 1449 изд.4, ГОСТ Р 51992-2011
• Сертификация: Сертификат EAC
