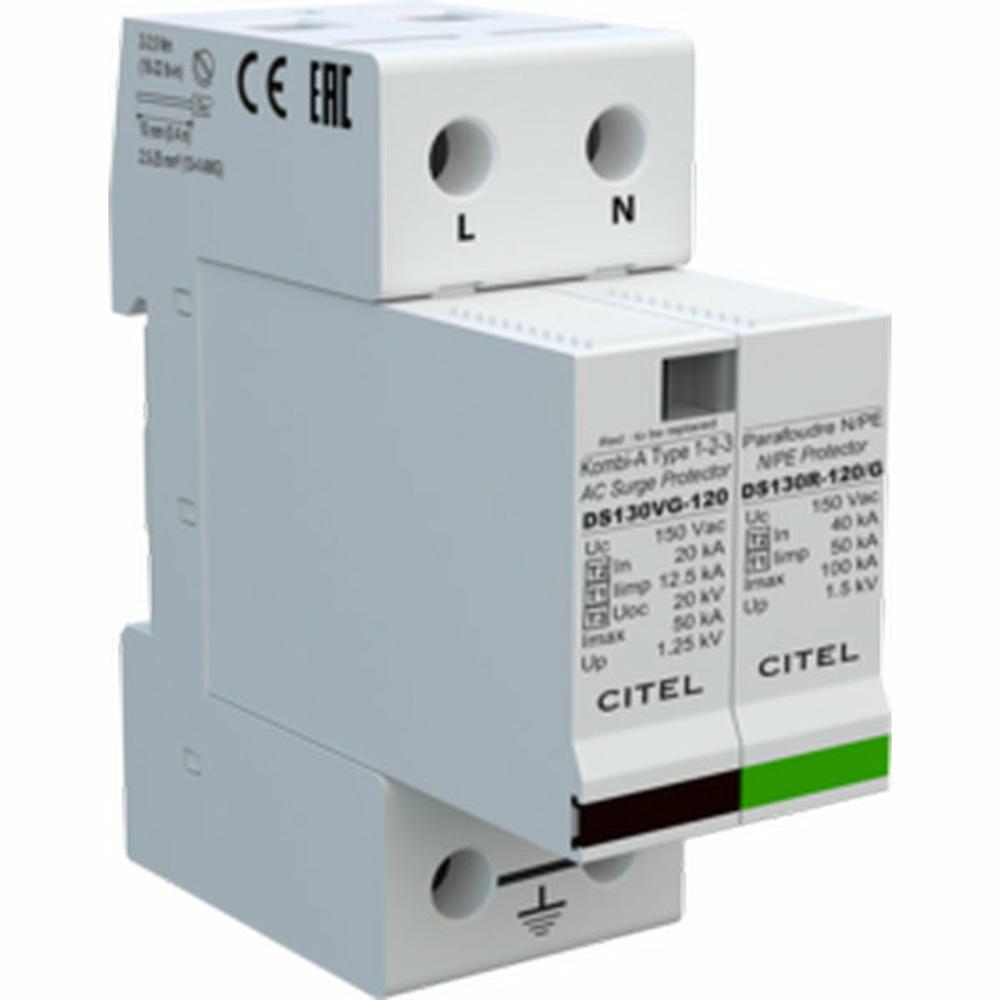

Устройство защиты от импульсных перенапряжений CITEL DS132VG-120/G (артикул 571652) — это профессиональное однофазное УЗИП комбинированного Типа 1+2+3, предназначенное для защиты электрооборудования и электроустановок от прямых ударов молнии, наведённых импульсных перенапряжений и коммутационных помех в сетях переменного тока 120 В. Устройство устанавливается на вводе питания и обеспечивает надёжную защиту по схеме (1+1) с двумя полюсами, работая одновременно по линиям L/N и N/PE. Благодаря комбинированному классу защиты Тип 1+2+3, один прибор заменяет каскад из нескольких УЗИП, обеспечивая как грубую защиту от мощных импульсов молнии, так и тонкую защиту чувствительной электроники.
В основе работы устройства лежит фирменная технология VG™ (Variable Gap), которая обеспечивает оптимальное сочетание высокого импульсного тока разряда и низкого уровня остаточного напряжения. УЗИП оптимизирован под временные перенапряжения (TOV), что гарантирует стабильную работу и устойчивость к аварийным режимам в сети. Конструкция выполнена в виде корпуса со съёмными модулями, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Подключение осуществляется через винтовые зажимы под провод сечением 2,5–25 мм² или шину, монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN60715). Устройство совместимо с сетями с конфигурацией нейтрали TT-TN и оснащено механическим индикатором отключения на каждом полюсе, а также возможностью дистанционной сигнализации через опциональный модуль DS132VGS-120/G с перекидным контактом.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в жилых, коммерческих и промышленных зданиях
- Защита электрооборудования и систем электроснабжения в сетях 120 В переменного тока с системами заземления TT и TN
- Защита телекоммуникационного, компьютерного и чувствительного электронного оборудования от импульсных перенапряжений
- Применение в системах гарантированного и бесперебойного питания, а также в объектах с повышенными требованиями к надёжности электроснабжения
- Защита оборудования на объектах, подверженных прямым ударам молнии и грозовым разрядам (загородные дома, промышленные площадки, вышки связи)
Ключевые особенности
- Комбинированный Тип 1+2+3 AC — защита от прямых ударов молнии, наведённых и коммутационных перенапряжений в одном устройстве
- Технология VG™ (Variable Gap) — высокая разрядная способность при низком остаточном напряжении
- Съёмные модули — упрощённое обслуживание и замена без демонтажа корпуса (модули DSM130VG-120 + DSM130VG-120/G)
- Оптимизация под TOV — устойчивость к временным перенапряжениям в сети
- Дистанционная сигнализация — возможность подключения модуля DS132VGS-120/G с перекидным контактом для удалённого контроля состояния
- Соответствие стандартам EN 61643-11, IEC 61643-11 и UL1449 изд.4, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2+3
- Конфигурация: однофазный, схема (1+1), 2 полюса
- Конфигурация нейтрали: TT-TN
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты L/N (Up): 1,25 кВ; N/PE (Up): 1,5 кВ
- Временное перенапряжение (UT): 180 В AC (5 сек), 230 В AC (120 мин), 1200 В/300A/200 мс (N/PE)
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Режимы защиты: MC / MD
- Подключение: винтовые зажимы 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Индикация: 1 механический индикатор на полюс
- Сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО тип 'S' или замедленный, плавкий предохранитель gG — 125 А
- Артикул: 571652
