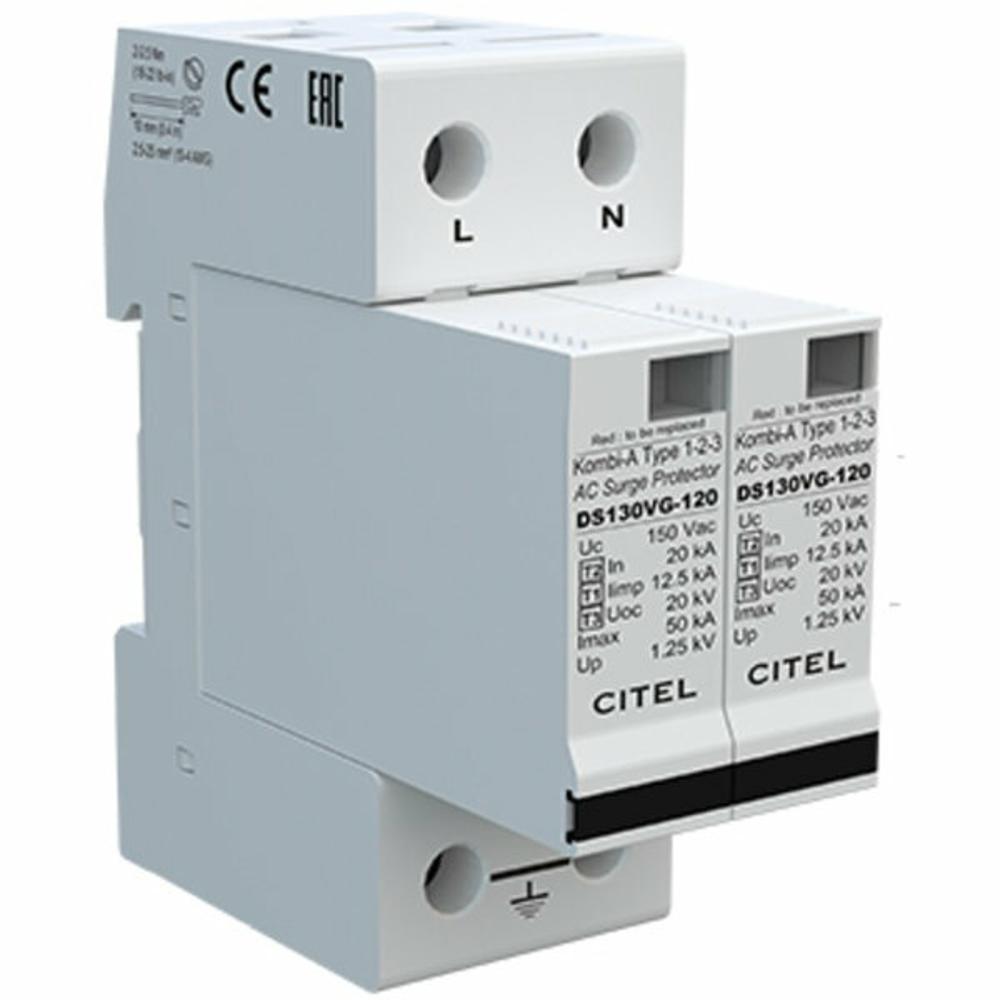

Устройство защиты от импульсных перенапряжений CITEL DS132VG-120 (артикул 571662) — это профессиональный однофазный УЗИП типа 1+2+3, предназначенный для защиты электрооборудования и электроустановок от грозовых разрядов и коммутационных перенапряжений в сетях переменного тока 120 В. Устройство объединяет в одном корпусе функции трёх классов защиты, обеспечивая надёжную защиту как от прямых ударов молнии, так и от индуцированных импульсов и высокочастотных помех.
В основе работы УЗИП лежит фирменная технология VG™ (Variable Gap), которая обеспечивает стабильное срабатывание и высокую стойкость к временным перенапряжениям (TOV). Устройство выполнено по схеме 2+0 (L/PE и N/PE) с двумя полюсами и устанавливается в однофазных сетях с системой заземления TN. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами под провод сечением 2,5–25 мм² или шину. Конструкция предусматривает съёмные модули, что упрощает обслуживание и замену выработавших ресурс элементов без демонтажа всего устройства. Для интеграции в системы мониторинга доступна опция дистанционной сигнализации с выходом на перекидной контакт (DS132VGS-120).
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов однофазных сетей 120 В
- Защита телекоммуникационного оборудования, серверных и центров обработки данных
- Защита систем автоматизации, контрольно-измерительных приборов и слаботочных цепей
- Защита бытовой и офисной техники, систем освещения и управления в зданиях
- Применение на объектах с повышенными требованиями к надёжности электроснабжения: промышленные предприятия, медицинские учреждения, объекты связи
Ключевые особенности
- Комбинированная защита Тип 1 + 2 + 3 AC в одном устройстве
- Технология VG™ с оптимизацией под временные перенапряжения (TOV)
- Съёмные модули для быстрой замены без демонтажа корпуса
- Механический индикатор отключения на каждом полюсе
- Возможность дистанционной сигнализации состояния (опция DS132VGS-120)
- Соответствие EN 61643-11, IEC 61643-11 и UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 1+2+3
- Сеть: 120 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Временное перенапряжение (UT): 180 В AC — 5 сек; 230 В AC — 120 мин
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА (10/350 мкс)
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты (Up L/PE и N/PE): 1,25 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Плавкий предохранитель: тип gG — 125 А
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Модуль замены: DSM130VG-120
- Артикул: 571662
