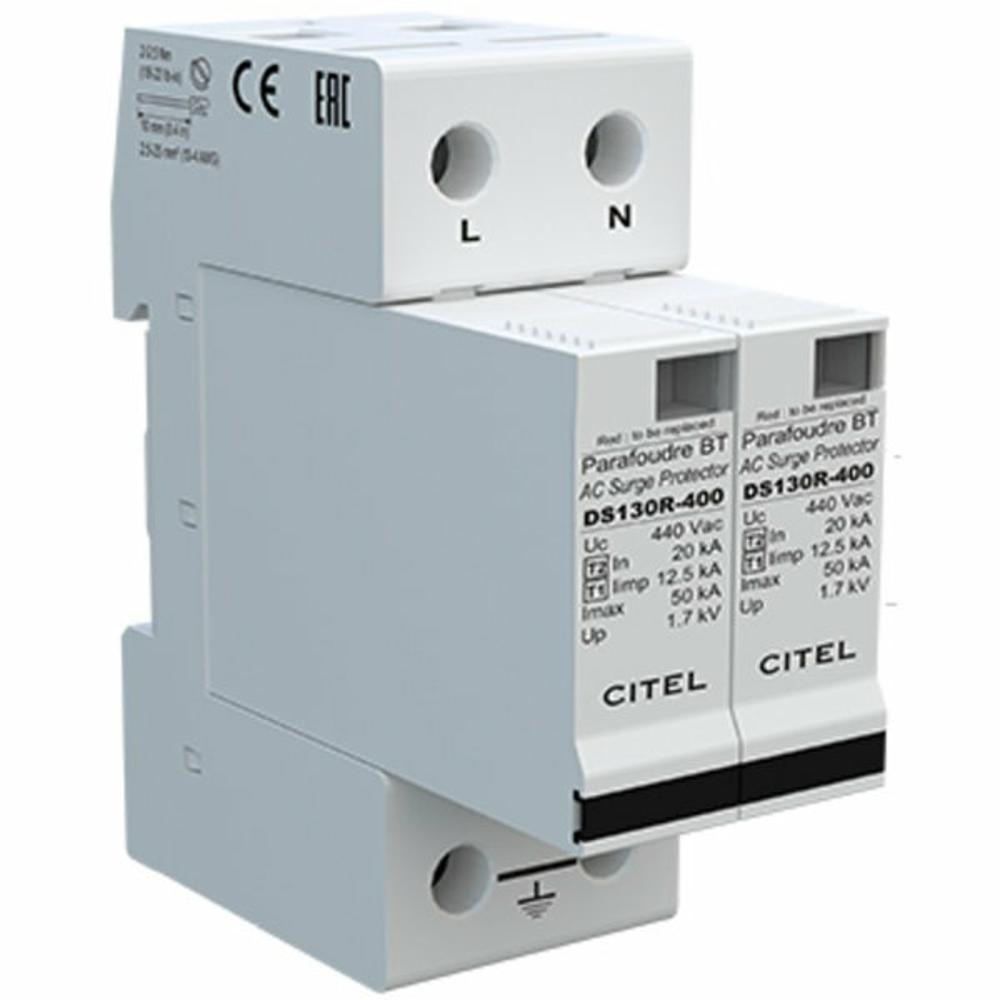

Устройство защиты от импульсных перенапряжений CITEL DS132RS-400 (артикул 571412) — это многополюсное УЗИП типа 1+2, предназначенное для защиты однофазных сетей переменного тока от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от опасных импульсных скачков напряжения, отводя избыточную энергию в заземляющий контур и ограничивая уровень перенапряжения до безопасных значений. Модель оснащена сменными защитными модулями для каждой фазы, что упрощает обслуживание и снижает затраты на эксплуатацию.
В основе работы УЗИП CITEL DS132RS-400 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. Устройство выполнено по схеме (2+0) с двумя полюсами и конфигурацией нейтрали IT, что делает его пригодным для применения в сетях с изолированной нейтралью. Подключение осуществляется через винтовые зажимы сечением от 2,5 до 25 мм² или шину, монтаж производится на стандартную DIN-рейку 35 мм (EN 60715). Устройство имеет визуальную индикацию отключения для каждого полюса и опциональную дистанционную сигнализацию через перекидной контакт, что позволяет интегрировать его в системы мониторинга и автоматики. УЗИП соответствует требованиям EN 61643-11, IEC 61643-11, UL1449 4-е издание и ГОСТ Р 51992-2011, а также имеет сертификацию EAC.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий от грозовых и коммутационных перенапряжений
- Защита электрооборудования в сетях с изолированной нейтралью (система IT) — медицинские учреждения, объекты с повышенными требованиями к электробезопасности
- Организация первой ступени защиты в многоступенчатых системах молниезащиты и ограничения перенапряжений
- Защита ответственного оборудования: систем связи, автоматики, телемеханики, серверных и дата-центров
- Применение на объектах с высоким риском прямых ударов молнии: вышки связи, промышленные площадки, объекты энергетики
Ключевые особенности
- Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Сменные модули для каждой фазы (модуль замены DSM130R-400) — простота обслуживания без демонтажа корпуса
- Визуальная индикация отключения на каждом полюсе и дистанционная сигнализация через перекидной контакт
- Высокие показатели разрядного тока: In = 20 кА, Imax = 50 кА, Iimp total = 25 кА
- Соответствие международным и российским стандартам: EN 61643-11, IEC 61643-11, UL1449 4-е изд., ГОСТ Р 51992-2011
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230 В однофазная, конфигурация нейтрали IT
- Номинальное напряжение линии (Un): 400 Vac
- Макс. AC рабочее напряжение L-N (Uc): 440 Vac
- Временное перенапряжение (UT): 580 В AC (5 сек.), 770 В AC (120 мин.)
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты (Up L/PE и N/PE): 1,7 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор; материал корпуса: термопластик UL94-V0
- Подсоединение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм
- Рабочая температура: от -40 до +85 °C; степень защиты: IP20
- Сопряжённые устройства отключения: предохранитель gG 125 A, УЗО тип «S» или замедленный
