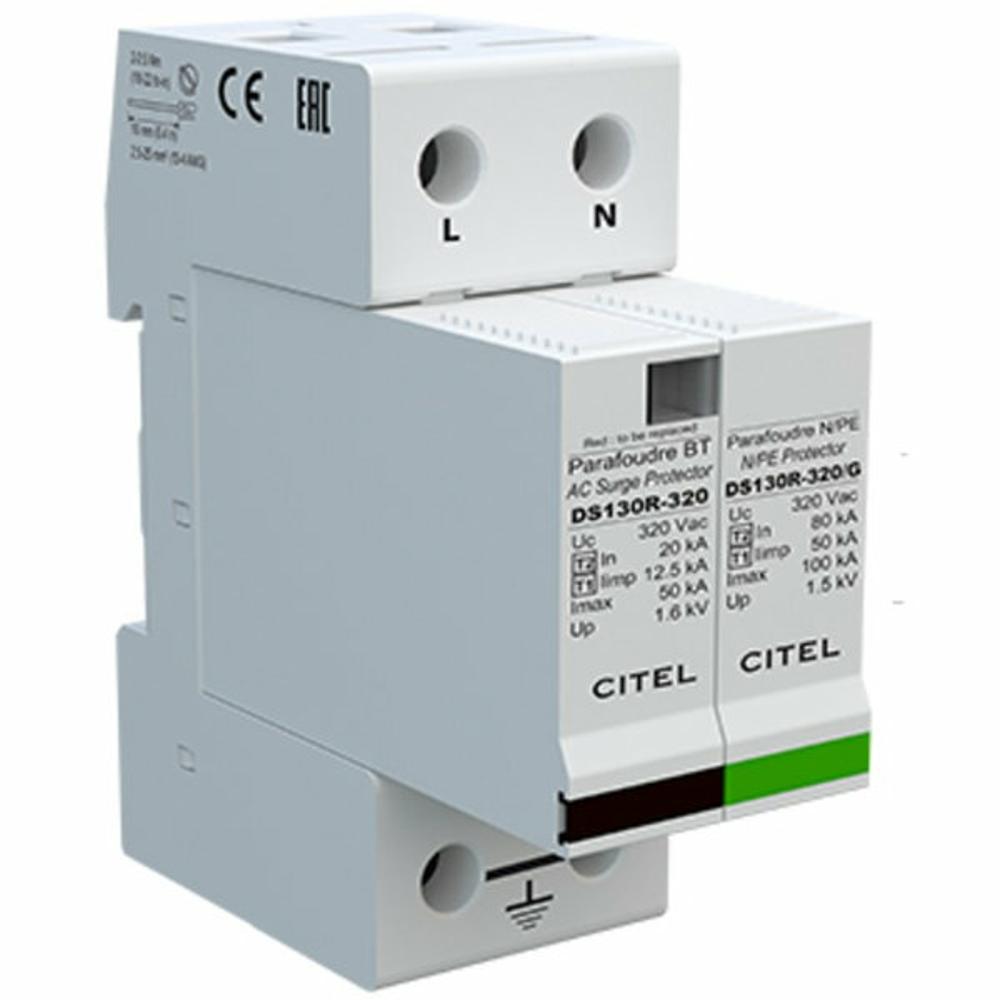

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS132RS-320/G (571932)

Не знаете, какая модель подходит?

Артикул: 571932
Цена товара:
9 877 ₽
Общая цена:
9 877 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 1+2 для однофазных сетей 230 В (TT-TN). Защита от прямых ударов молнии и коммутационных перенапряжений: In 20 кА, Imax 50 кА, Iimp 12,5 кА. Сменные модули, индикация отключения, дистанционная сигнализация. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS132RS-320/G (артикул 571932) — это многополюсное УЗИП типа 1+2 для однофазных сетей переменного тока, предназначенное для защиты электрооборудования от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту по схеме (1+1) с двумя полюсами, работая в сетях с конфигурацией нейтрали TT-TN при номинальном напряжении 230 В переменного тока. УЗИП серии DS130 сочетает в себе функции защиты как от прямых ударов молнии (тип 1), так и от индуктированных импульсных перенапряжений (тип 2), что делает его универсальным решением для построения систем молниезащиты.

В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. УЗИП имеет сменные модули для каждой фазы (DSM130R-320 + DSM130R-320/G), что упрощает техническое обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением от 2,5 до 25 мм² или через шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Устройство оснащено механическим индикатором отключения на каждом полюсе, а также опциональной дистанционной сигнализацией с выходом на перекидной контакт, что позволяет интегрировать его в системы мониторинга и автоматики. УЗИП соответствует требованиям EN 61643-11, IEC 61643-11, UL1449 4-го издания и ГОСТ Р 51992-2011, имеет сертификацию EAC.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий от грозовых и коммутационных перенапряжений
  • Организация первой ступени защиты в системах молниезащиты зданий и сооружений с воздушными линиями электропередачи
  • Защита электрооборудования в сетях с системами заземления TT и TN (однофазные сети 230 В)
  • Применение в составе комплексных систем защиты с многоуровневой координацией УЗИП (тип 1+2 на вводе, тип 2 и 3 на распределительных щитах)
  • Защита ответственных потребителей: серверных, медицинского оборудования, систем связи и автоматизации, требующих дистанционного контроля состояния защиты

Ключевые особенности

  • Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и индуктированных перенапряжений
  • Сменные защитные модули для каждой фазы с возможностью быстрой замены без демонтажа корпуса
  • Визуальная индикация отключения (механический индикатор на каждом полюсе) и дистанционная сигнализация с перекидным контактом
  • Высокие разрядные характеристики: In = 20 кА, Imax = 50 кА, Iimp = 12,5 кА на полюс, Itotal = 25 кА
  • Соответствие международным и российским стандартам: EN 61643-11, IEC 61643-11, UL1449 4-е изд., ГОСТ Р 51992-2011
  • Широкий диапазон рабочих температур от -40 до +85 °C и степень защиты IP20

Технические характеристики

  • Артикул: 571932
  • Производитель: CITEL (Франция)
  • Серия: DS130
  • Тип УЗИП: 1+2
  • Конфигурация УЗИП: однофазный, схема (1+1), 2 полюса
  • Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
  • Номинальное напряжение линии (Un): 230 В перем. тока
  • Макс. рабочее напряжение L-N (Uc): 320 В перем. тока
  • Номинальный ток разряда (In): 20 кА
  • Макс. ток разряда (Imax): 50 кА
  • Импульсный ток на полюс (Iimp): 12,5 кА
  • Суммарный ток молнии (Itotal): 25 кА
  • Уровень защиты L/N (Up): 1,6 кВ
  • Уровень защиты N/PE (Up): 1,5 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Стойкость к перенапряжению IEEE C62.41.1: 20 кВ
  • Технология: варистор
  • Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
  • Монтаж: симметричная DIN-рейка 35 мм (EN60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: от -40 до +85 °C
  • Степень защиты: IP20
  • Индикация отключения: 1 механический индикатор на полюс
  • Дистанционная сигнализация: выход на перекидной контакт (опция)
  • Модуль замены: DSM130R-320 + DSM130R-320/G
  • Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа «S» или замедленного действия; плавкий предохранитель gG — 125 А
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 4-е изд.
  • Сертификация: EAC

Характеристики

Электрические характеристики
Тип УЗИП 1+2
Тип напряжения AC
Схема УЗИП 1P+N (1+1)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 320
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Up L/N, напряжение защиты, кВ 1.6
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Высота, мм 90
Глубина, мм 28
Ширина, мм 36
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация да
Стандарты
Производитель CITEL
