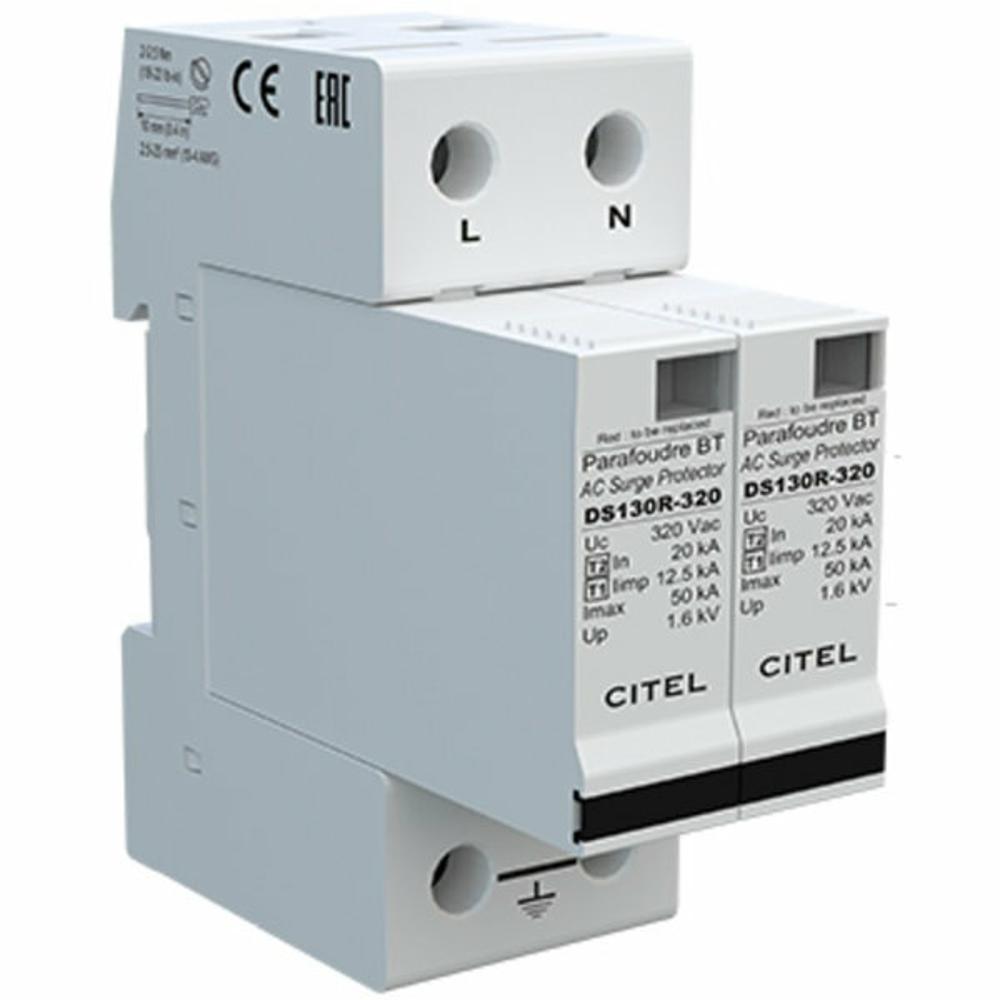

Устройство защиты от импульсных перенапряжений CITEL DS132RS-320 (артикул 571912) — это многополюсный УЗИП типа 1+2, предназначенный для защиты однофазных сетей переменного тока от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от опасных импульсных скачков напряжения, отводя избыточную энергию в заземляющий контур и ограничивая уровень перенапряжения до безопасных значений. Применяется в системах TN с номинальным напряжением 230 В и максимальным рабочим напряжением 320 В переменного тока.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает техническое обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами сечением 2,5–25 мм² или шиной. УЗИП имеет конфигурацию (2+0) с двумя полюсами и режимом защиты MC, обеспечивая защиту по линиям L/PE и N/PE. Модель DS132RS-320 оснащена как визуальной индикацией отключения (механический индикатор на каждом полюсе), так и дистанционной сигнализацией с выходом на перекидной контакт, что позволяет интегрировать устройство в системы мониторинга и автоматики. Устройство соответствует стандартам EN 61643-11, IEC 61643-11, UL1449 4-е издание и ГОСТ Р 51992-2011, имеет сертификацию EAC.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов жилых, офисных и промышленных зданий
- Защита электрооборудования от грозовых перенапряжений при воздушном вводе линий электропередачи
- Системы электроснабжения с заземлением типа TN в однофазных сетях 230 В
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, медицинской и измерительной техники
- Объекты с повышенными требованиями к бесперебойности электроснабжения: дата-центры, промышленные предприятия, объекты связи
Ключевые особенности
- Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Сменные модули для каждой фазы — упрощённое обслуживание и замена без демонтажа корпуса
- Визуальная и дистанционная сигнализация отключения (выход на перекидной контакт) для интеграции в системы мониторинга
- Высокие разрядные характеристики: In = 20 кА, Imax = 50 кА, Iimp = 12,5 кА на полюс, суммарный ток молнии 25 кА
- Соответствие международным и российским стандартам: EN 61643-11, IEC 61643-11, UL1449 4-е изд., ГОСТ Р 51992-2011
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 В переменного тока
- Макс. рабочее напряжение L-N (Uc): 320 В переменного тока
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты (Up L/PE, Up N/PE): 1,6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор; материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C; степень защиты: IP20
- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм
- Модуль замены: DSM130R-320; сопряжённый предохранитель: gG 125 А
