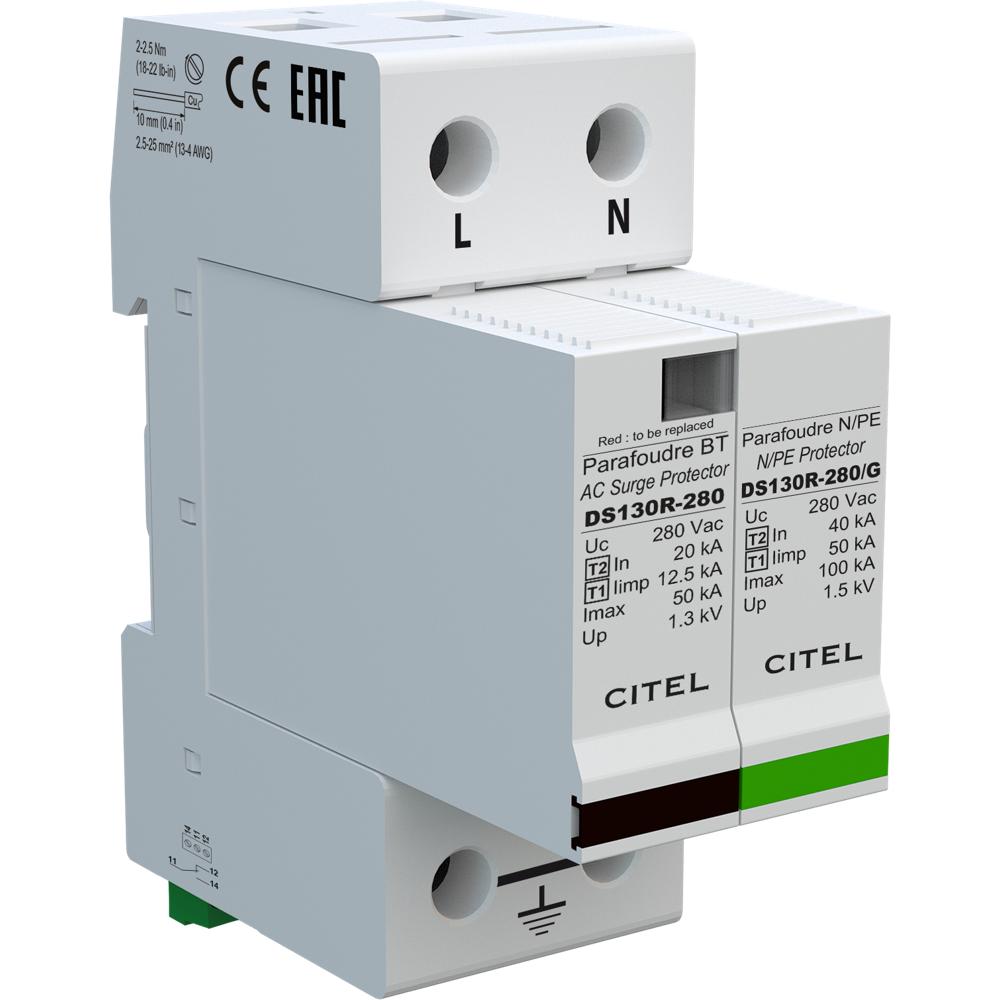

Устройство защиты от импульсных перенапряжений CITEL DS132RS-280/G (571132) представляет собой двухполюсный ограничитель перенапряжений Тип 1+2, предназначенный для комплексной защиты однофазных электрических сетей переменного тока от разрушительных последствий прямых и удаленных ударов молнии, а также коммутационных перенапряжений. Оно устанавливается на вводе электроустановки в главном распределительном щите (ГРЩ) и служит первой и второй линией обороны, обеспечивая безопасность дорогостоящего электрооборудования и непрерывность технологических процессов.
Устройство построено по схеме (1+1) и сочетает в себе мощные варисторы и газовые разрядники (GSG), что позволяет ему эффективно работать в сетях с системами заземления TT и TN. Принцип действия основан на мгновенном шунтировании опасного импульсного тока на землю при превышении порогового напряжения, ограничивая его до безопасного для оборудования уровня (Up). Каждый полюс выполнен в виде сменного модуля, что упрощает обслуживание. УЗИП оснащено механическим индикатором состояния (зеленый/красный) и контактами для дистанционной сигнализации, позволяя интегрировать его в систему мониторинга. Монтаж осуществляется на стандартную DIN-рейку 35 мм.
Области применения
- Защита вводно-распределительных устройств (ВРУ, ГРЩ) жилых, административных и промышленных зданий.
- Обеспечение молниезащиты объектов с внешней молниезащитной системой (МЗС) в соответствии с требованиями к УЗИП Тип 1.
- Использование в качестве второй ступени защиты (Тип 2) в каскадных схемах для снижения уровня остаточных перенапряжений.
- Защита чувствительного электрооборудования в однофазных сетях 230 В: серверного, телекоммуникационного, медицинского, промышленной автоматики.
- Применение в объектах с системами заземления TT и TN-S/TN-C для защиты между фазным и нейтральным проводниками (L/N) и между нейтралью и землей (N/PE).
Ключевые особенности
- Комбинированный тип 1+2: Обеспечивает защиту как от прямых ударов молнии (10/350 мкс), так и от удаленных и коммутационных перенапряжений (8/20 мкс).
- Сменные модули: Каждый защитный полюс выполнен в виде отдельного модуля, который легко заменить без демонтажа всего устройства, минимизируя время простоя.
- Двойная индикация: Локальный механический индикатор состояния (Mi) и перекидной контакт (C) для подключения дистанционной сигнализации о срабатывании или неисправности.
- Встроенная защита от перегрузки: Оснащено терморазмыкателем (t°) и плавким предохранителем (Ft) для безопасного отключения в аварийных режимах.
- Широкий диапазон рабочих температур: Надежная работа в условиях от -40°C до +85°C.
- Международные сертификаты: Соответствует стандартам IEC/EN 61643-11, UL 1449 ed.4 и ГОСТ Р 51992-2011, имеет сертификат EAC.
Технические характеристики
- Артикул производителя: 571132
- Тип защиты: 1+2 (комбинированный)
- Количество полюсов: 2 (L, N)
- Схема защиты: (1+1), L/N и N/PE
- Номинаное/Макс. рабочее напряжение сети: UN 230 В / UC 280 В AC
- Номинальный ток разряда (8/20 мкс): In 20 кА (на полюс)
- Макс. ток разряда (8/20 мкс): Imax 50 кА (на полюс)
- Импульсный ток молнии (10/350 мкс): Iimp 12.5 кА (на полюс)
- Суммарный импульсный ток (10/350 мкс): Iimp total 25 кА
- Уровень защиты при In: Up ≤ 1.3 кВ (L/N), Up ≤ 1.5 кВ (N/PE)
- Допустимый ток короткого замыкания: Isccr 25 кА
- Временное перенапряжение TOV (5 с): UT 335 В AC (выдерживает)
- Ток утечки: Ipe < 1 мА
- Сопряженное УЗО: Тип "S" (селективное)

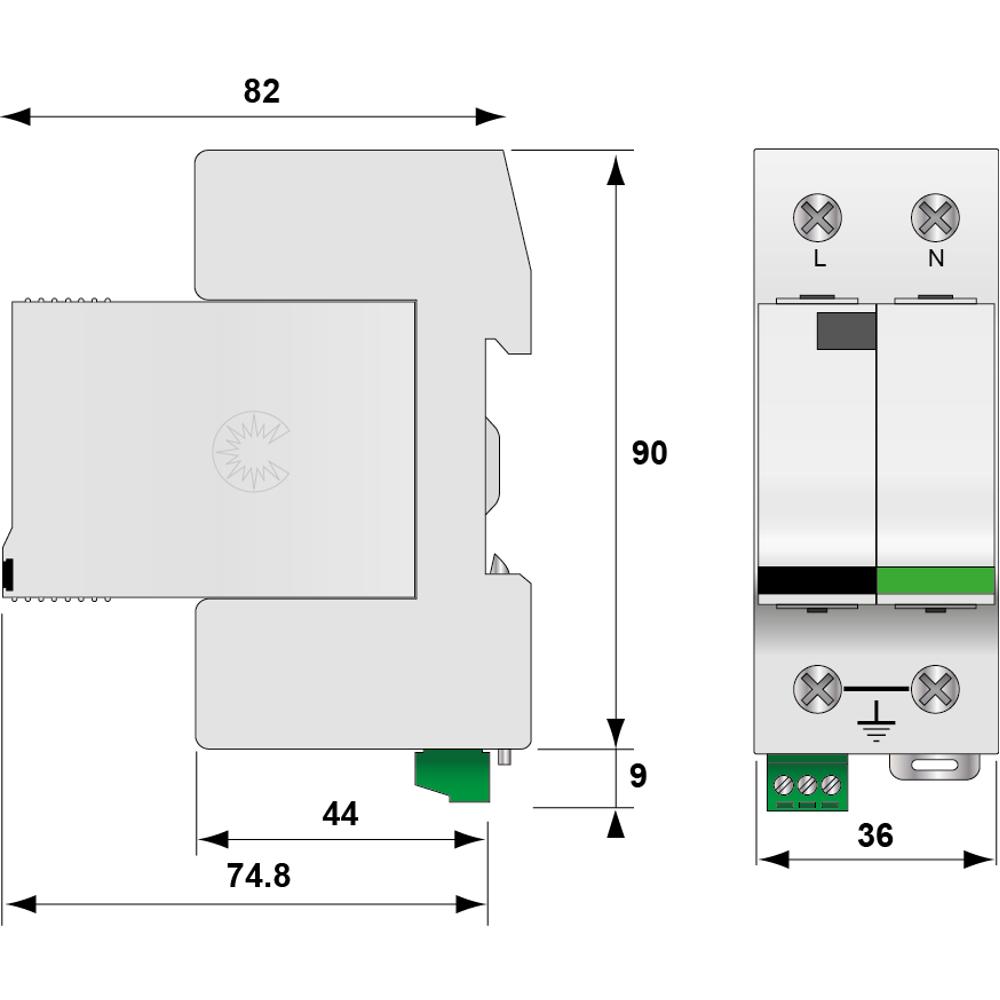

- Способ монтажа: DIN-рейка 35 мм
- Сечение подключаемого провода: 2.5 - 25 мм² / шина
- Класс защиты корпуса: IP20
- Рабочая температура: от -40°C до +85°C
