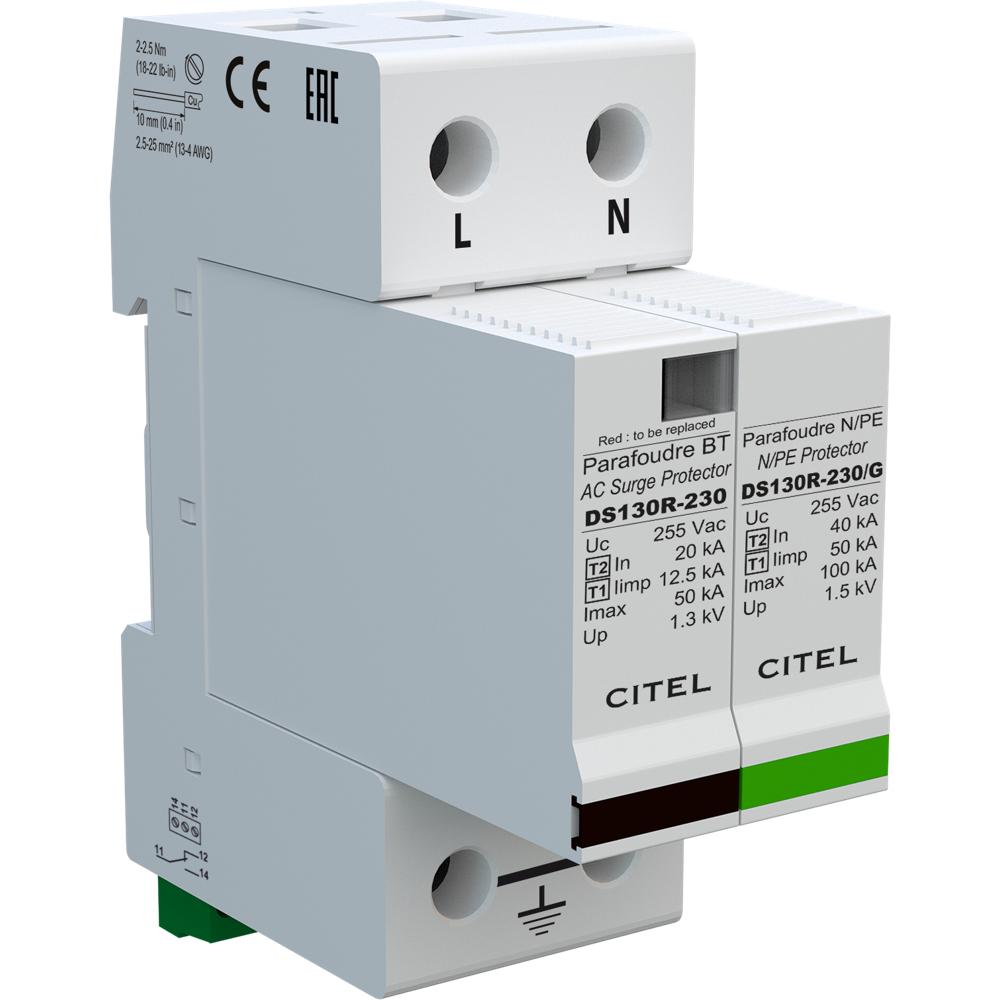

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS132RS-230/G (571532)

Не знаете, какая модель подходит?

Артикул: 571532
Цена товара:
9 877 ₽
Общая цена:
9 877 ₽
Срок поставки: 4-8 недель

Опции

Защита УЗИП

Сменная вставка для УЗИП

Клеммные адаптеры

Краткое описание
УЗИП типа 1+2 для однофазных сетей 230В TT-TN. Защита от грозовых и коммутационных перенапряжений: Iimp 12,5кА (10/350), Itotal 25кА, In 20кА. Сменные модули, индикация, дистанционная сигнализация. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS132RS-230/G (артикул 571532) — это многополюсный ограничитель перенапряжений типа 1+2, предназначенный для защиты однофазных сетей переменного тока 230 В от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает комплексную защиту электрооборудования от опасных импульсных скачков напряжения, сочетая функции грубой и тонкой защиты в одном корпусе. Применяется в системах с конфигурацией нейтрали TT-TN и устанавливается на вводе в здание или непосредственно перед защищаемым оборудованием.

В основе работы УЗИП лежит высокоэнергетический варистор, способный поглощать значительную энергию импульса без разрушения. Устройство имеет схему подключения (1+1) с двумя полюсами, обеспечивая защиту по линиям L/N и N/PE. Номинальный ток разряда составляет 20 кА (8/20 мкс), импульсный ток на полюс — 12,5 кА (10/350 мкс), суммарный ток молнии — 25 кА. Уровень защиты Up L/N не превышает 1,3 кВ при номинальном токе разряда. Корпус выполнен из термопластика UL94 V-0 и оснащён сменными модулями для каждой фазы, что упрощает обслуживание и замену изношенных элементов. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается винтовыми зажимами сечением 2,5–25 мм² или шиной. Для контроля состояния предусмотрены механический индикатор отключения на каждом полюсе и выход на перекидной контакт для дистанционной сигнализации. УЗИП соответствует стандартам EN 61643-11, IEC 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011, имеет сертификаты UL, EAC и TUV.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) жилых, офисных и промышленных зданий
  • Защита электрооборудования в сетях с системой заземления TT и TN
  • Установка в щитах на вводе питания для защиты от грозовых перенапряжений
  • Защита чувствительной электроники, систем автоматизации и связи
  • Применение в составе комплексных систем молниезащиты и заземления

Ключевые особенности

  • Тип 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
  • Сменные модули для каждой фазы — упрощённое обслуживание и замена без демонтажа корпуса
  • Дистанционная сигнализация — выход на перекидной контакт для удалённого контроля состояния
  • Визуальная индикация — механический индикатор отключения на каждом полюсе
  • Высокая энергоёмкость — суммарный ток молнии до 25 кА (10/350 мкс)
  • Соответствие международным стандартам — EN 61643-11, IEC 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011

Технические характеристики

  • Тип УЗИП: 1+2 (по IEC 61643-11)
  • Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
  • Номинальное напряжение линии (Un): 230 В перем. тока
  • Макс. рабочее напряжение (Uc): 255 В перем. тока
  • Номинальный ток разряда (In): 20 кА (15 импульсов 8/20 мкс)
  • Макс. ток разряда (Imax): 50 кА (8/20 мкс на полюс)
  • Импульсный ток на полюс (Iimp): 12,5 кА (10/350 мкс)
  • Суммарный ток молнии (Itotal): 25 кА (10/350 мкс)
  • Уровень защиты L/N (Up): 1,3 кВ при In (8/20 мкс)
  • Допустимый ток короткого замыкания (Isccr): 25 000 А

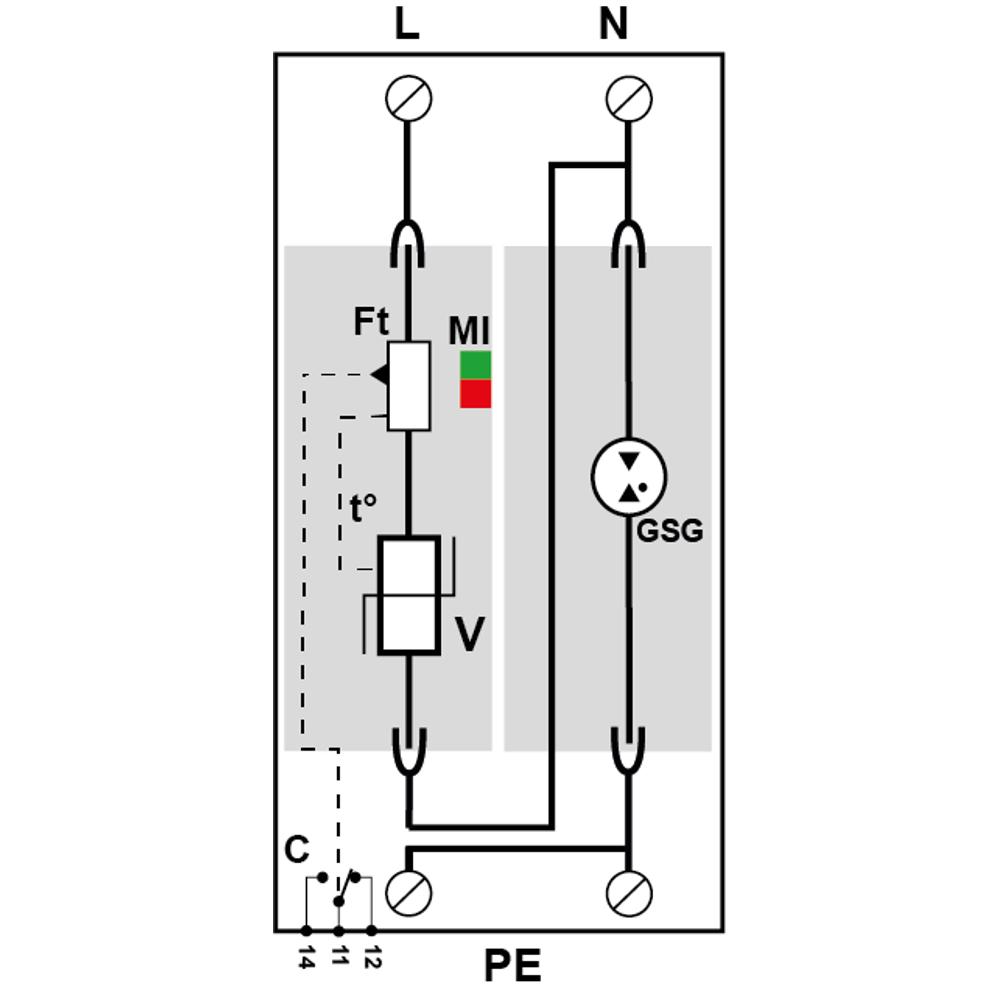

  • Конфигурация подключения: L/N и N/PE
  • Режимы защиты: MC / MD
  • Технология: варистор
  • Подсоединение: винтовые зажимы 2,5–25 мм² / шина
  • Монтаж: DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94 V-0
  • Рабочая температура: от -40 до +85 °C
  • Степень защиты: IP20

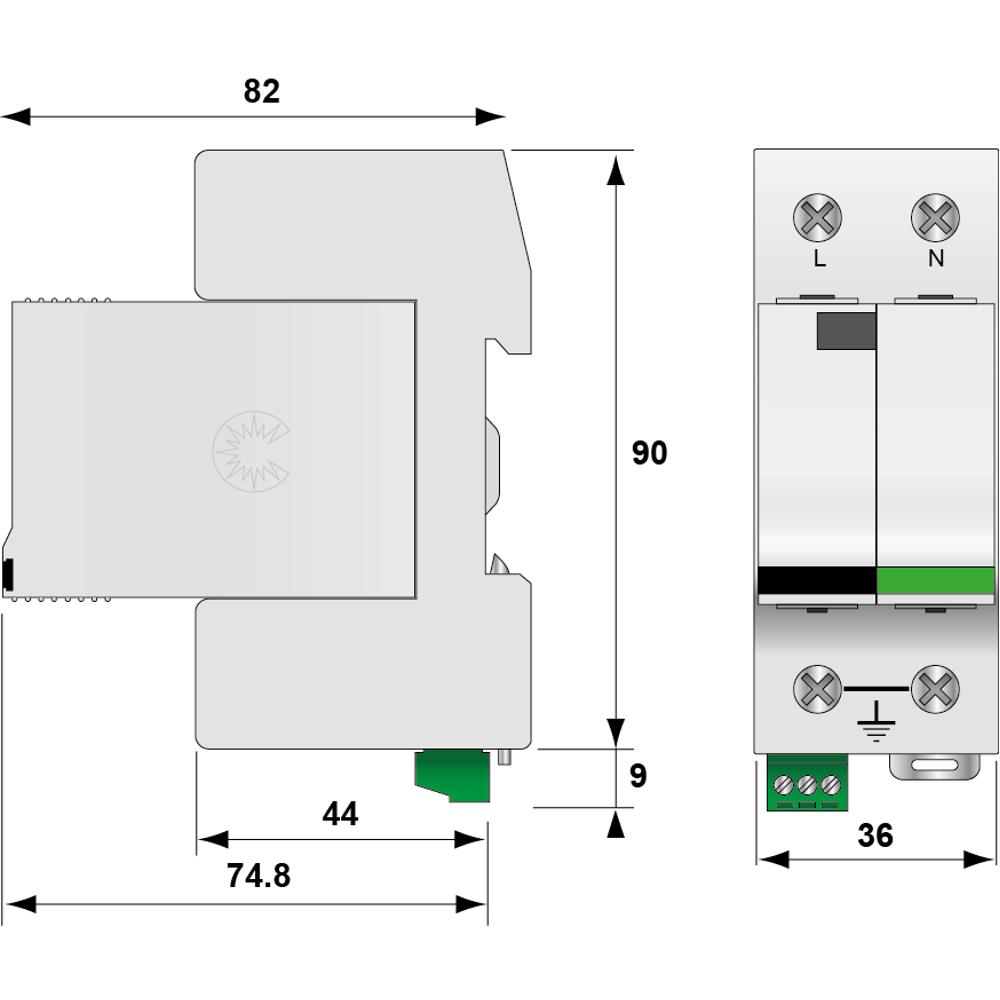

  • Габариты: см. схему
  • Вес: 0,242 кг
  • Артикул: 571532

Характеристики

Электрические характеристики
Тип УЗИП 1+2
Тип напряжения AC
Схема УЗИП 1P+N (1+1)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 255
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Up L/N, напряжение защиты, кВ 1.3
Механические характеристики
Высота, мм 90
Глубина, мм 28
Ширина, мм 36
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация да
Стандарты
Производитель CITEL
