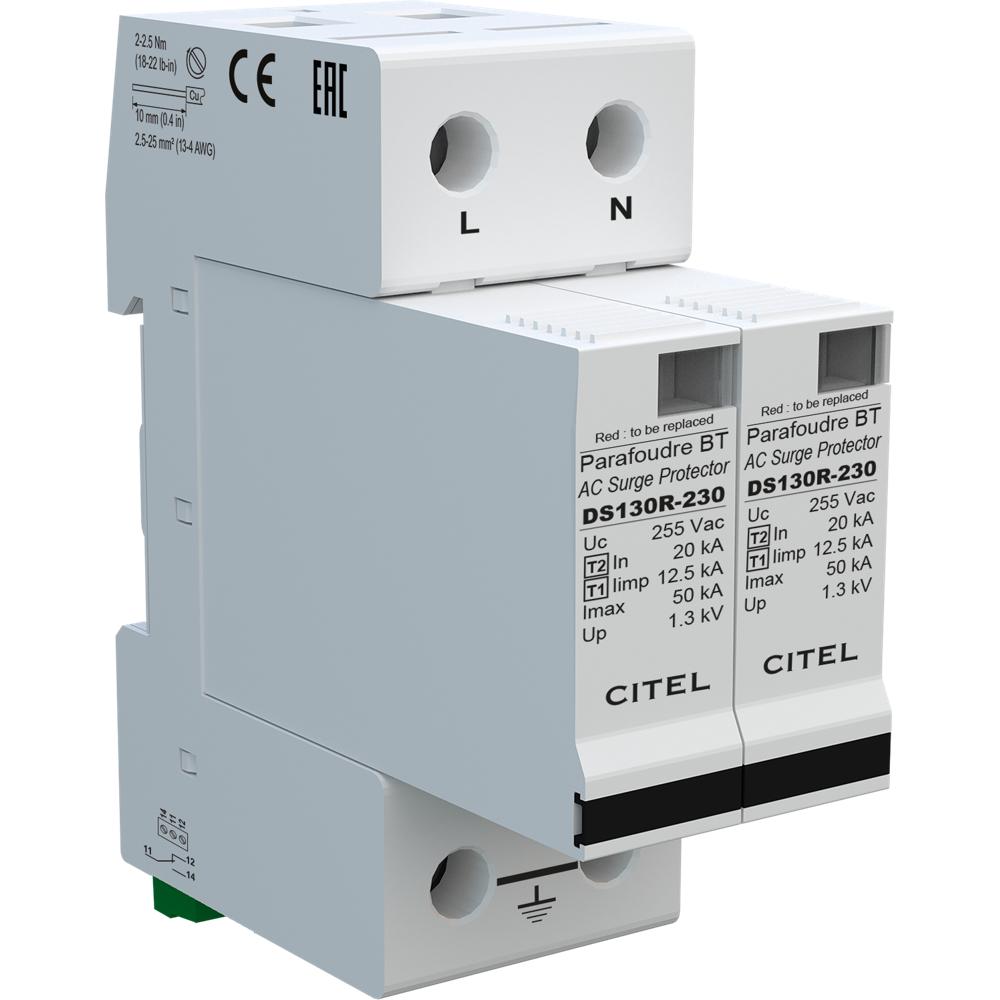

Устройство защиты от импульсных перенапряжений CITEL DS132RS-230 (артикул 571512) — это двухполюсный ограничитель перенапряжений типа 1+2, предназначенный для защиты однофазных сетей переменного тока 230 В от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает защиту по схемам L/PE и N/PE, снимая опасные импульсы как в дифференциальном, так и в общем режиме, и предотвращает повреждение чувствительного электрооборудования, подключённого к защищаемой линии.
В основе работы УЗИП лежит высокоэнергетический варистор (MOV) с внутренним термопредохранителем, который при достижении критической температуры отключает модуль от сети. Устройство выполнено в виде модульной коробки со сменными вставками для каждой фазы, устанавливается на симметричную DIN-рейку 35 мм (EN 60715) и подключается через винтовые клеммы сечением 2,5–25 мм² либо посредством шины. Каждый полюс оснащён механическим индикатором отключения, а также выходом на перекидной контакт для дистанционной сигнализации состояния. Устройство совместимо с сетями системы TN, имеет номинальное напряжение 230 В переменного тока и максимальное рабочее напряжение 255 В переменного тока, соответствует стандартам EN 61643-11, IEC 61643-11 и ГОСТ Р 51992-2011.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий от грозовых и коммутационных перенапряжений
- Оборудование промышленных объектов и производственных линий, чувствительных к импульсным помехам
- Системы телекоммуникаций, серверные и дата-центры, где требуется надёжная защита питания
- Объекты с воздушными линиями электропередачи, подверженные прямым ударам молнии
- Медицинское, измерительное и лабораторное оборудование, требующее стабильного электропитания
Ключевые особенности
- Тип 1+2 — защита как от прямых ударов молнии (10/350 мкс), так и от коммутационных перенапряжений (8/20 мкс)
- Сменные модули для каждой фазы — упрощают обслуживание и замену без демонтажа всего устройства
- Дистанционная сигнализация — выход на перекидной контакт для интеграции в системы мониторинга
- Визуальная индикация — механический индикатор отключения на каждом полюсе
- Высокий уровень защиты — импульсный ток на полюс до 12,5 кА (10/350 мкс), общий до 25 кА
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 ed.5 и ГОСТ Р 51992-2011
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230 В, однофазная, система TN
- Номинальное напряжение Un: 230 В переменного тока
- Максимальное рабочее напряжение Uc: 255 В переменного тока
- Номинальный разрядный ток In (8/20 мкс): 20 кА
- Максимальный разрядный ток Imax (8/20 мкс): 50 кА на полюс
- Импульсный ток Iimp (10/350 мкс): 12,5 кА на полюс
- Общий импульсный ток Itotal (10/350 мкс): 25 кА
- Уровень защиты Up (L/PE и N/PE при In): 1,3 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Технология: высокоэнергетический варистор (MOV) с термопредохранителем
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Сменный модуль: DSM130R-230
- Вес: 0,301 кг
- Артикул: 571512
