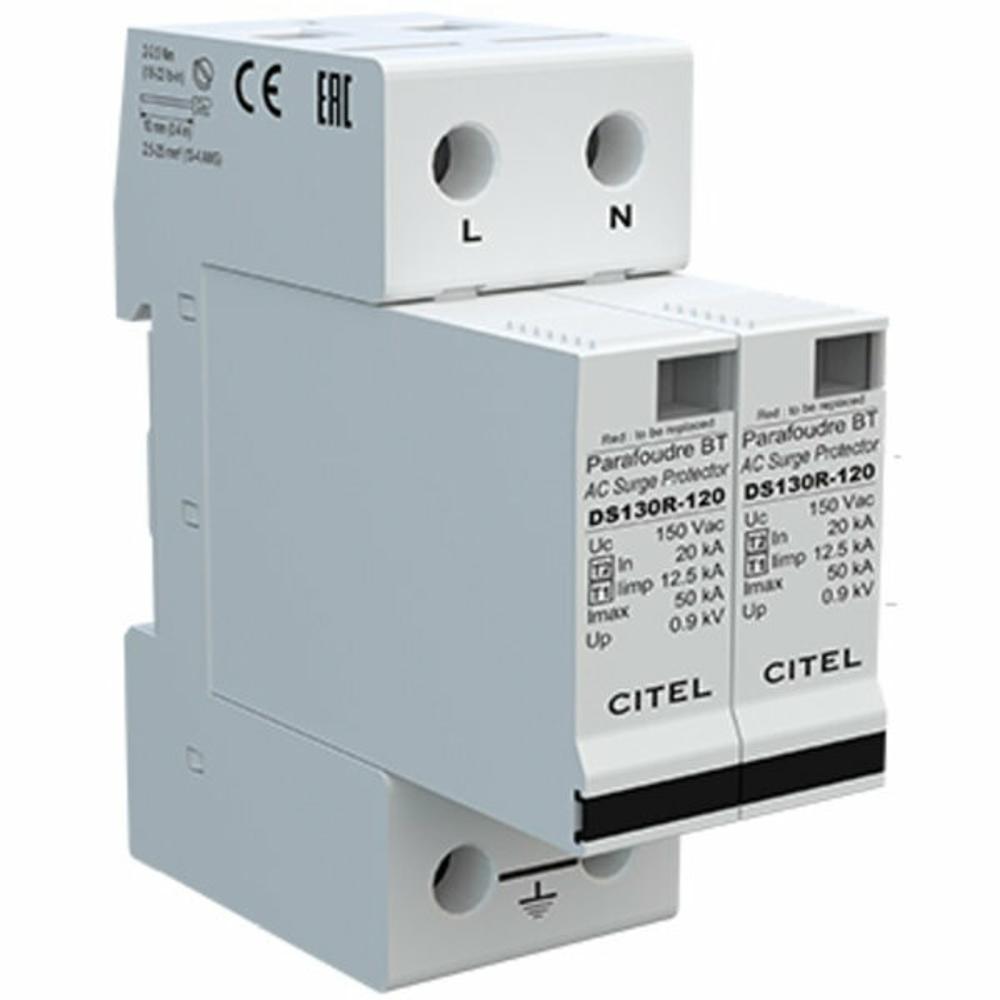

Устройство защиты от импульсных перенапряжений CITEL DS132RS-120 (артикул 571612) — это многополюсный УЗИП типа 1+2, предназначенный для защиты однофазных сетей переменного тока с номинальным напряжением 120 В от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и линий электропередачи от опасных импульсных скачков напряжения, отводя избыточную энергию в заземляющий контур и ограничивая уровень перенапряжения до безопасных значений 0,9 кВ.
В основе работы УЗИП CITEL DS132RS-120 лежит варисторная технология, обеспечивающая быстрое срабатывание и высокую энергоёмкость. Устройство выполнено по схеме 2+0 (два полюса) с конфигурацией нейтрали TN и подключается по схемам L/PE и N/PE. Каждый полюс оснащён сменным модулем DSM130R-120, что позволяет производить замену выработавших ресурс элементов без демонтажа всего устройства. Номинальный ток разряда In составляет 20 кА, импульсный ток на полюс Iimp — 12,5 кА, суммарный ток молнии Itotal — 25 кА, а максимальный ток разряда Imax достигает 50 кА. Устройство выдерживает перенапряжения до 180 В АС в течение 5 секунд и до 230 В АС в течение 120 минут, а допустимый ток короткого замыкания составляет 25 000 А. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами под провод сечением от 2,5 до 25 мм² или шину. Корпус изготовлен из термопластика UL94-V0, степень защиты IP20, рабочий диапазон температур от -40 до +85°C. Устройство соответствует стандартам EN 61643-11, IEC 61643-11, UL1449 4-е издание и ГОСТ Р 51992-2011, имеет сертификацию EAC. Визуальная индикация отключения реализована механическим индикатором на каждом полюсе, а дистанционная сигнализация обеспечивается выходом на перекидной контакт (опция DS132RS-120). Для согласования с устройством рекомендуется использовать внутренний терморазмыкатель, УЗО типа «S» или замедленного действия, а также плавкий предохранитель типа gG на 125 А.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в однофазных сетях 120 В
- Защита систем электроснабжения жилых, коммерческих и промышленных объектов от грозовых и коммутационных перенапряжений
- Защита чувствительного электронного оборудования: систем автоматизации, телекоммуникационного и компьютерного оборудования
- Применение в составе комплексных систем молниезащиты и заземления зданий и сооружений
- Защита линий питания осветительных установок, систем отопления, вентиляции и кондиционирования
Ключевые особенности
- Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Сменные модули DSM130R-120 для каждой фазы — удобство обслуживания и замены без демонтажа корпуса
- Визуальная индикация отключения (механический индикатор на полюс) и дистанционная сигнализация (перекидной контакт)
- Высокие разрядные характеристики: In = 20 кА, Imax = 50 кА, Itotal = 25 кА
- Соответствие международным и российским стандартам: EN 61643-11, IEC 61643-11, UL1449 4-е изд., ГОСТ Р 51992-2011
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 120 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты (Up L/PE, Up N/PE): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор; конфигурация: однофазная, 2 полюса
- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм
- Рабочая температура: -40…+85 °C; степень защиты: IP20; материал корпуса: термопластик UL94-V0
- Модуль замены: DSM130R-120; сопряжённые устройства: терморазмыкатель внутренний, УЗО типа «S» или замедленное, предохранитель gG 125 А
