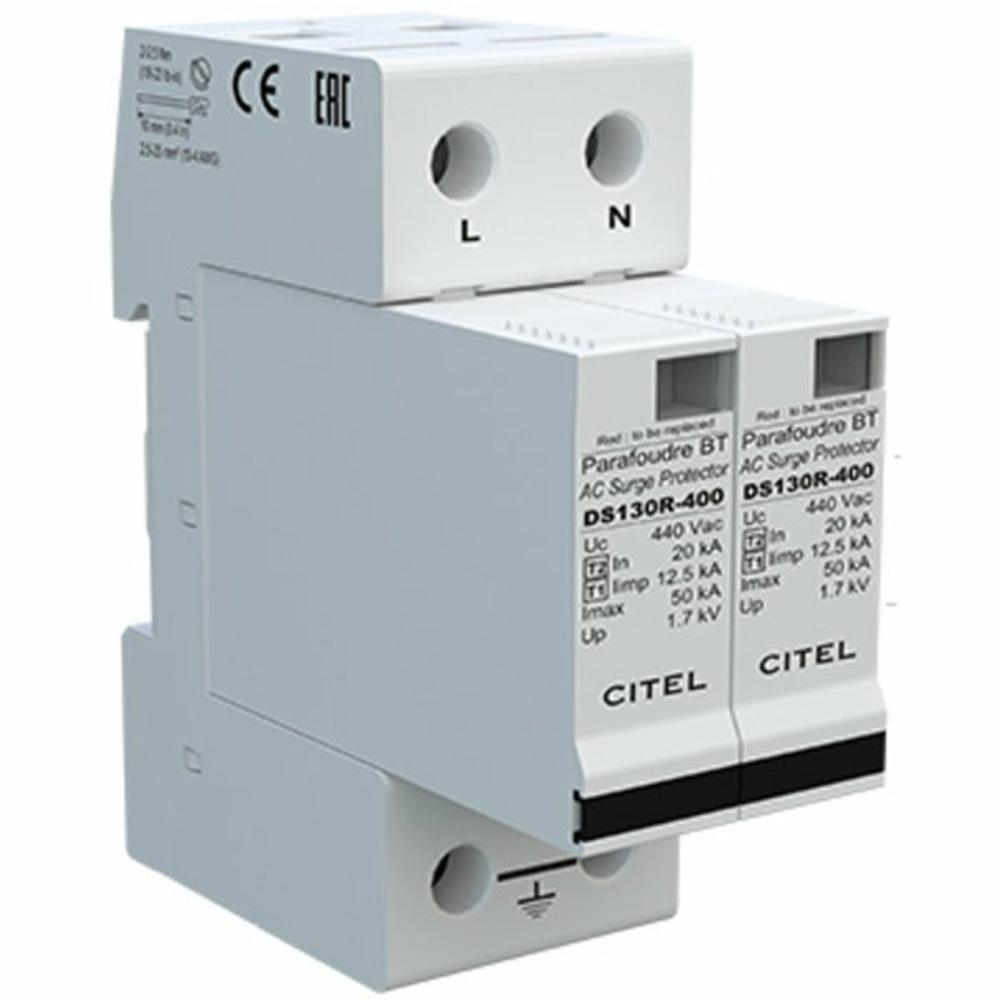

Устройство защиты от импульсных перенапряжений CITEL DS132R-400 (артикул 571402) — это многополюсный УЗИП типа 1+2, предназначенный для защиты однофазных сетей переменного тока от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от опасных импульсных скачков напряжения, возникающих при прямых ударах молнии или переключениях в сети, и подходит для установки на вводе в здание.
УЗИП построен на варисторной технологии и работает по схеме (2+0) с конфигурацией подключения L/PE и N/PE. Устройство рассчитано на номинальное напряжение линии 400 В переменного тока и максимальное рабочее напряжение 440 В (L-N), что делает его совместимым с сетями с конфигурацией нейтрали IT. Номинальный ток разряда In составляет 20 кА, импульсный ток на полюс Iimp — 12,5 кА, а суммарный ток молнии Itotal — 25 кА. Устройство имеет сменные модули для каждой фазы, что упрощает обслуживание и замену изношенных элементов без демонтажа всего корпуса. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж — на симметричную DIN-рейку 35 мм (EN60715). УЗИП соответствует стандартам EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 и UL1449 4-е издание, имеет сертификацию EAC. Для дистанционной сигнализации отключения предусмотрена опция DS132RS-400 с выходом на перекидной контакт.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от грозовых и коммутационных перенапряжений
- Обеспечение безопасности электрооборудования в сетях с системой заземления IT (изолированная нейтраль)
- Применение в системах электроснабжения с номинальным напряжением 230/400 В переменного тока
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, медицинской и измерительной техники
- Использование в составе комплексных систем молниезащиты и заземления зданий и сооружений
Ключевые особенности
- Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Сменные модули для каждой фазы — упрощённое обслуживание и замена без отключения всей системы
- Высокие разрядные характеристики: In = 20 кА, Imax = 50 кА, Iimp = 12,5 кА на полюс, Itotal = 25 кА
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Опциональная дистанционная сигнализация (DS132RS-400) с перекидным контактом для интеграции в системы мониторинга
- Корпус из термопластика UL94-V0, степень защиты IP20, рабочий диапазон температур от -40 до +85 °C
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230 В однофазная, конфигурация нейтрали IT
- Номинальное напряжение линии (Un): 400 В переменного тока
- Макс. AC рабочее напряжение L-N (Uc): 440 В переменного тока
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты (Up L/PE и N/PE): 1,7 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор
- Подключение: винтовые зажимы 2,5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN60715)
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Модуль замены: DSM130R-400
- Соответствие стандартам: EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011, UL1449 4-е изд.
- Сертификация: EAC
- Артикул: 571402
