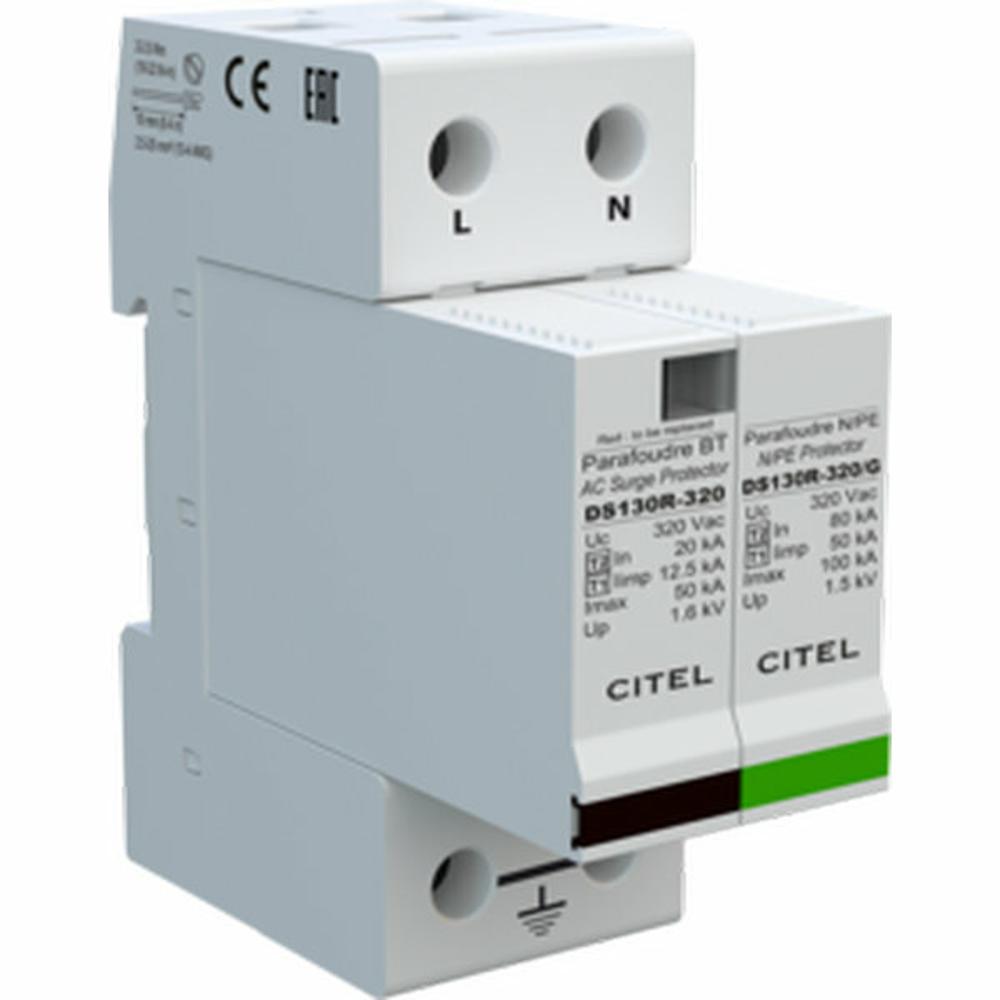

Устройство защиты от импульсных перенапряжений CITEL DS132R-320/G (артикул 571922) — это многополюсный ограничитель перенапряжений типа 1+2 для сетей переменного тока, предназначенный для защиты электрооборудования от прямых ударов молнии и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту однофазных сетей 230 В с системами заземления TT и TN, отводя опасные импульсные токи на землю и ограничивая уровень перенапряжения до безопасных для оборудования значений.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что позволяет заменять отработавшие элементы без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). УЗИП соответствует требованиям EN 61643-11, IEC 61643-11, UL1449 4-е издание и ГОСТ Р 51992-2011, имеет сертификацию EAC. Для безопасной эксплуатации рекомендуется применять последовательно с УЗИП предохранители типа gG на 125 А и УЗО типа «S» или замедленного действия.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых и административных зданий от импульсных перенапряжений
- Защита электрооборудования промышленных объектов и производственных линий при прямых ударах молнии
- Защита систем электроснабжения телекоммуникационных и IT-объектов, центров обработки данных
- Защита оборудования в сетях с системами заземления TT и TN (однофазные сети 230 В)
- Применение в качестве первой ступени защиты совместно с УЗИП типа 2 и 3 для построения многоступенчатых систем защиты
Ключевые особенности
- Тип 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Сменные модули для каждой фазы — упрощённое обслуживание и замена без демонтажа корпуса
- Визуальная индикация отключения — механический индикатор на каждом полюсе
- Дистанционная сигнализация (опция DS132RS-320/G) — выход на перекидной контакт для мониторинга состояния
- Соответствие международным и российским стандартам: EN 61643-11, IEC 61643-11, UL1449 4-е изд., ГОСТ Р 51992-2011
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230 В однофазный, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение L-N (Uc): 320 Vac
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты L/N (Up): 1,6 кВ; N/PE: 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор; материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C; степень защиты: IP20
- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм
- Модуль замены: DSM130R-320 + DSM130R-320/G
- Сопряжённые устройства: предохранитель gG 125 А, УЗО типа «S» или замедленное
