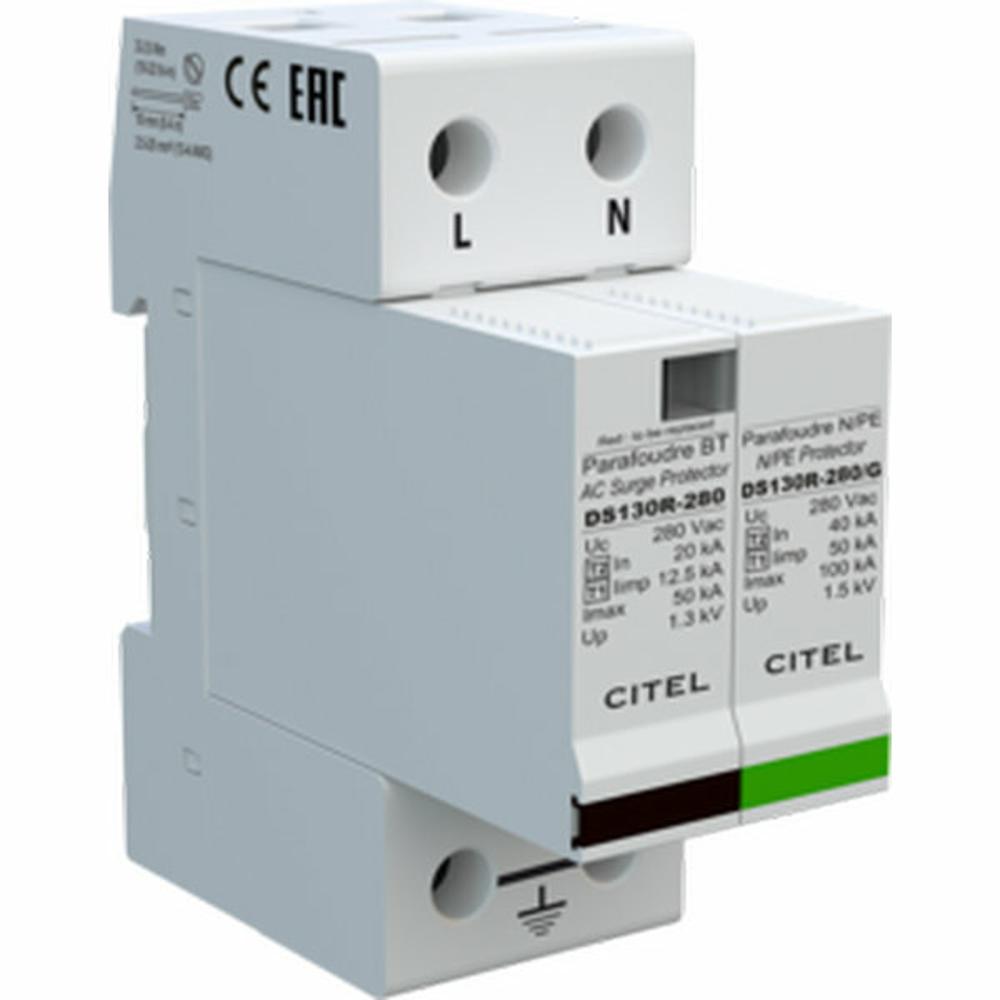

Устройство защиты от импульсных перенапряжений CITEL DS132R-280/G (артикул 571122) — это двухполюсное УЗИП типа 1+2, предназначенное для защиты однофазных сетей переменного тока от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает комплексную защиту по схемам «L/N» и «N/PE», отводя опасные импульсные токи на землю и ограничивая уровень перенапряжения до безопасных для электрооборудования значений. Применяется в системах заземления TT и TN.
В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и высокую энергоёмкость. Номинальный ток разряда In составляет 20 кА, импульсный ток на полюс Iimp — 12,5 кА, суммарный ток молнии Itotal — 25 кА. УЗИП рассчитано на длительное рабочее напряжение до 280 В AC (L-N) и способно выдерживать временные перенапряжения до 335 В в течение 5 секунд. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает обслуживание и замену выработавших ресурс элементов без демонтажа всего устройства. Монтаж осуществляется на стандартную DIN-рейку 35 мм (EN 60715). Подключение к сети производится винтовыми зажимами под провод сечением от 2,5 до 25 мм² или шину. Каждый полюс оснащён механическим индикатором отключения, а опционально доступна дистанционная сигнализация через выход на перекидной контакт (модуль DS132RS-280/G). Устройство соответствует требованиям EN 61643-11, IEC 61643-11, UL1449 4-е издание и ГОСТ Р 51992-2011, имеет сертификацию EAC.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, офисных и промышленных зданий
- Защита однофазных сетей 230 В систем заземления TT и TN
- Организация первой ступени защиты в системах молниезащиты зданий и сооружений
- Защита чувствительного электронного оборудования: систем автоматизации, связи, IT-инфраструктуры
- Применение в составе комплексных систем защиты от импульсных перенапряжений совместно с УЗИП типа 2 и 3
Ключевые особенности
- Тип 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Сменные модули для каждой фазы — удобство обслуживания и замены без демонтажа корпуса
- Визуальная индикация отключения — механический индикатор на каждом полюсе
- Опциональная дистанционная сигнализация — выход на перекидной контакт (DS132RS-280/G)
- Соответствие международным и российским стандартам: EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011, UL1449 4-е изд.
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 208 В AC
- Макс. рабочее напряжение L-N (Uc): 280 В AC
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12,5 кА
- Суммарный ток молнии (Itotal): 25 кА
- Уровень защиты L/N (Up): 1,3 кВ; N/PE (Up): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор; материал корпуса: термопластик UL94-V0
- Рабочая температура: от −40 до +85 °C; степень защиты: IP20
- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм
- Сменные модули: DSM130R-280 + DSM130R-280/G
- Сопряжённые устройства: УЗО типа «S» или замедленное; предохранитель gG 125 А
- Артикул: 571122; сертификация: EAC
