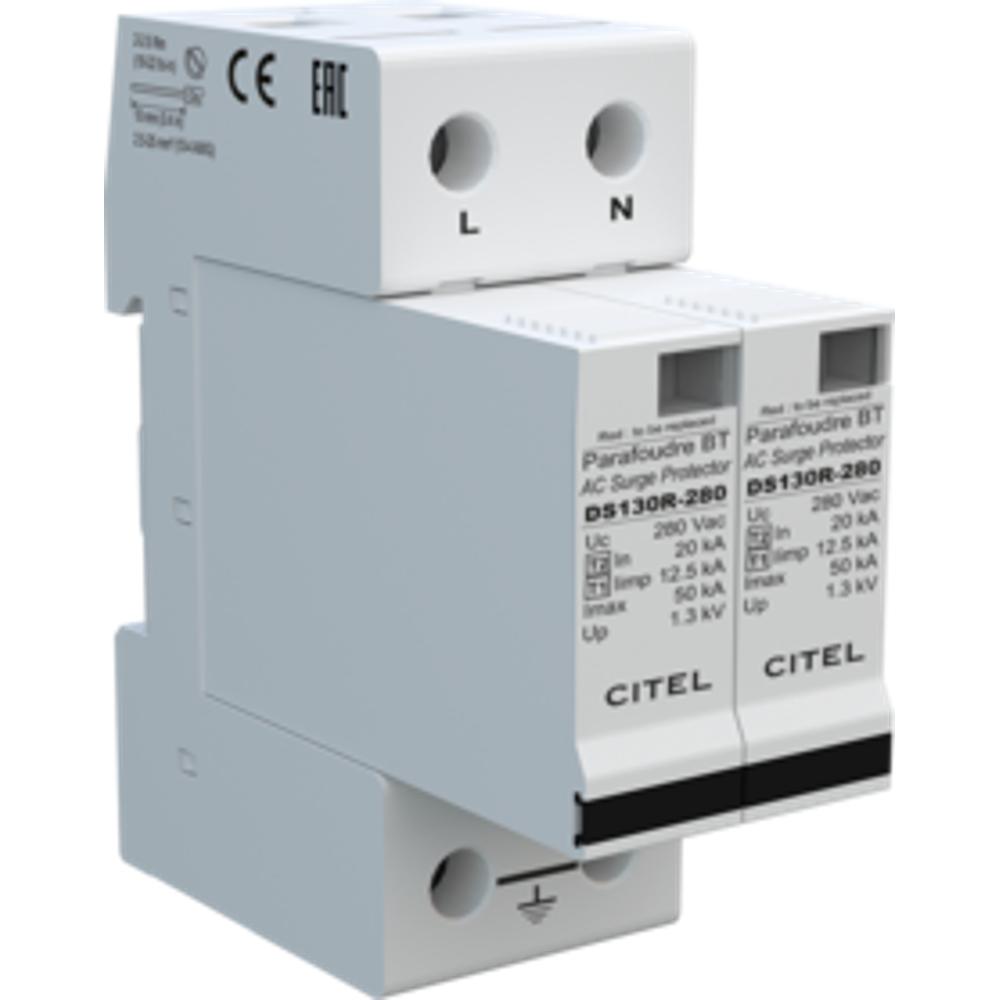

Устройство защиты от импульсных перенапряжений CITEL DS132R-280 (артикул 571102) — это многополюсный ограничитель перенапряжений типа 1+2, предназначенный для защиты однофазных сетей переменного тока от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от опасных импульсных скачков напряжения, отводя избыточную энергию на заземление и ограничивая уровень перенапряжения до безопасных значений для подключённой аппаратуры.

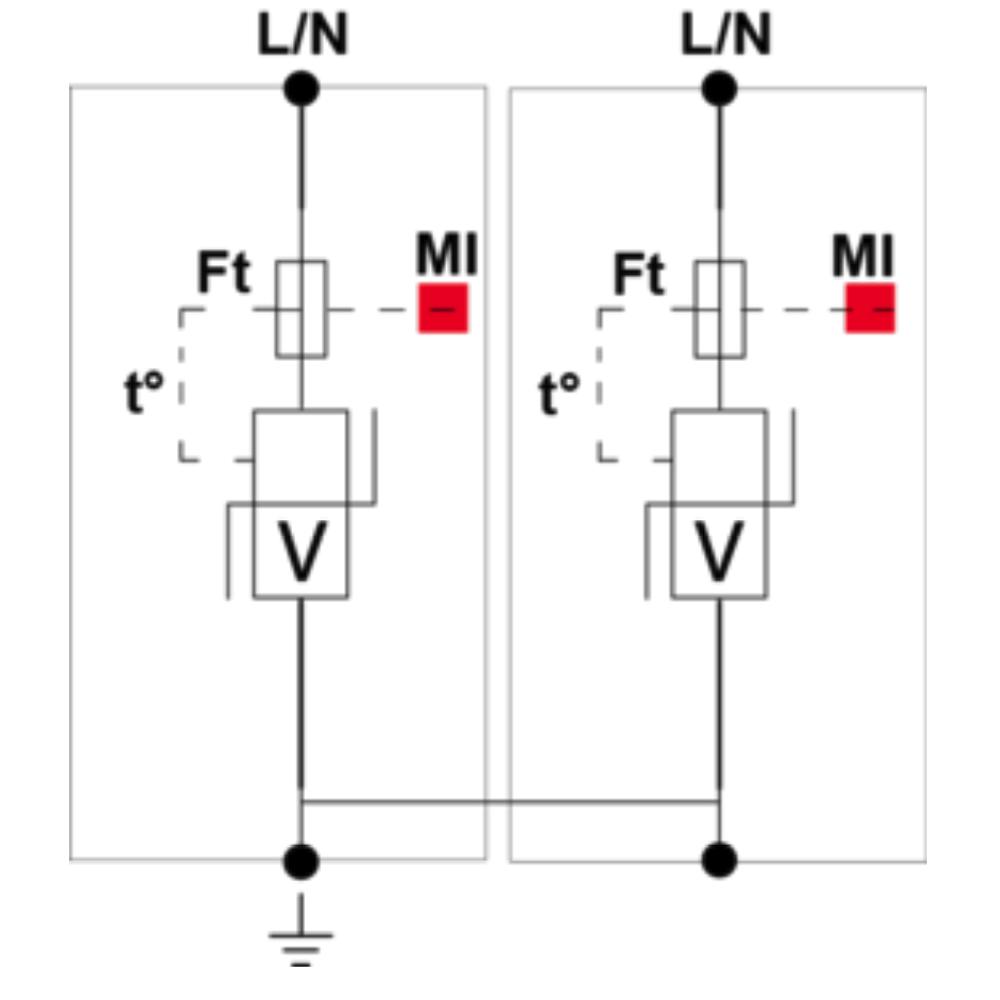

УЗИП CITEL DS132R-280 построено на базе высокоэнергетических варисторов с системой термического отключения и механическим индикатором состояния каждого полюса. Устройство выполнено по схеме 2+0 (L/PE и N/PE) и предназначено для работы в сетях 230 В с системой заземления TN. Конструкция предусматривает сменные модули для каждой фазы, что позволяет быстро заменять отработавшие элементы без демонтажа всего устройства. Подключение осуществляется через винтовые зажимы под провод сечением 2,5–25 мм² или шину, монтаж — на симметричную DIN-рейку 35 мм. Устройство соответствует требованиям EN 61643-11, IEC 61643-11 и ГОСТ Р 51992-2011, а также стандарту UL1449 изд.4, и имеет сертификацию EAC. Опционально доступна версия с дистанционной сигнализацией отключения (DS132RS-280) с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий от грозовых и коммутационных перенапряжений
- Защита электрооборудования в системах электроснабжения с системой заземления TN (однофазные сети 230 В)
- Установка в главных распределительных щитах на вводе для защиты последующих ступеней УЗИП и конечного оборудования
- Применение в составе комплексных систем молниезащиты зданий и сооружений (внешняя и внутренняя защита)
- Защита ответственного оборудования: систем автоматизации, телекоммуникационного и компьютерного оборудования, систем безопасности
Ключевые особенности
- Тип 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Сменные модули для каждой фазы (замена — DSM130R-280) с механическим индикатором отключения на каждом полюсе
- Высокие разрядные характеристики: In = 20 кА, Imax = 50 кА, Iimp = 12,5 кА на полюс, суммарный ток молнии Itotal = 25 кА
- Низкий уровень защиты Up L/PE = 1,3 кВ при In (8/20 мкс)
- Опциональная дистанционная сигнализация отключения (DS132RS-280) с выходом на перекидной контакт
- Корпус из термопластика UL94 V-0, степень защиты IP20, рабочая температура от −40 до +85 °C
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии Un: 230 Vac
- Макс. AC рабочее напряжение Uc: 280 Vac
- Временное перенапряжение UT: 580 В AC (выдерживает 5 сек), 440 В AC (отключение 120 мин)
- Номинальный ток разряда In: 20 кА
- Макс. ток разряда Imax: 50 кА
- Импульсный ток на полюс Iimp: 12,5 кА
- Суммарный ток молнии Itotal: 25 кА
- Уровень защиты L/PE @ In (8/20 мкс): 1,3 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Конфигурация подключения: L/PE и N/PE, режим защиты MC

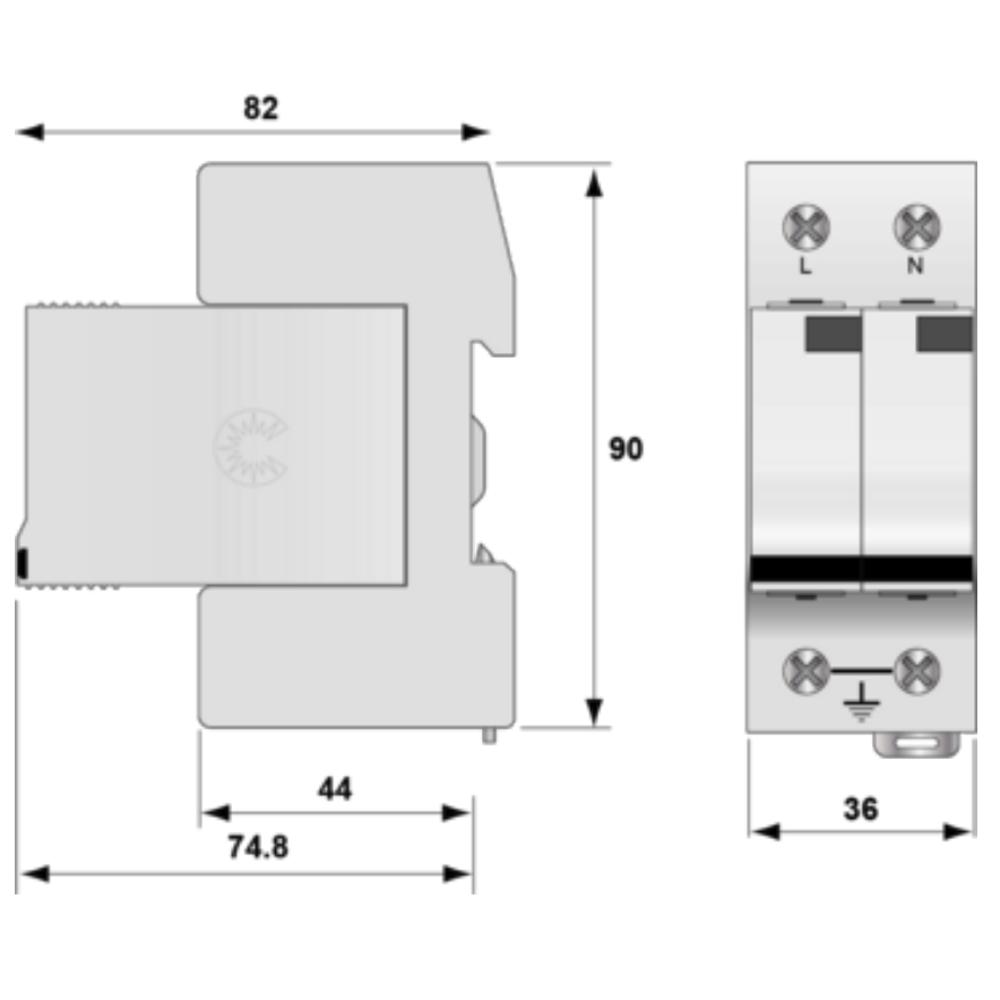

- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура Tu: −40/+85 °C
- Степень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: DSM130R-280
- Терморазмыкатель: внутренний
- Рекомендуемый предохранитель: тип gG — 125 А
- Рекомендуемое УЗО: тип «S» или замедленный
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4, ГОСТ Р 51992-2011
- Сертификация: EAC
- Вес: 0,308 кг
- Артикул: 571102
