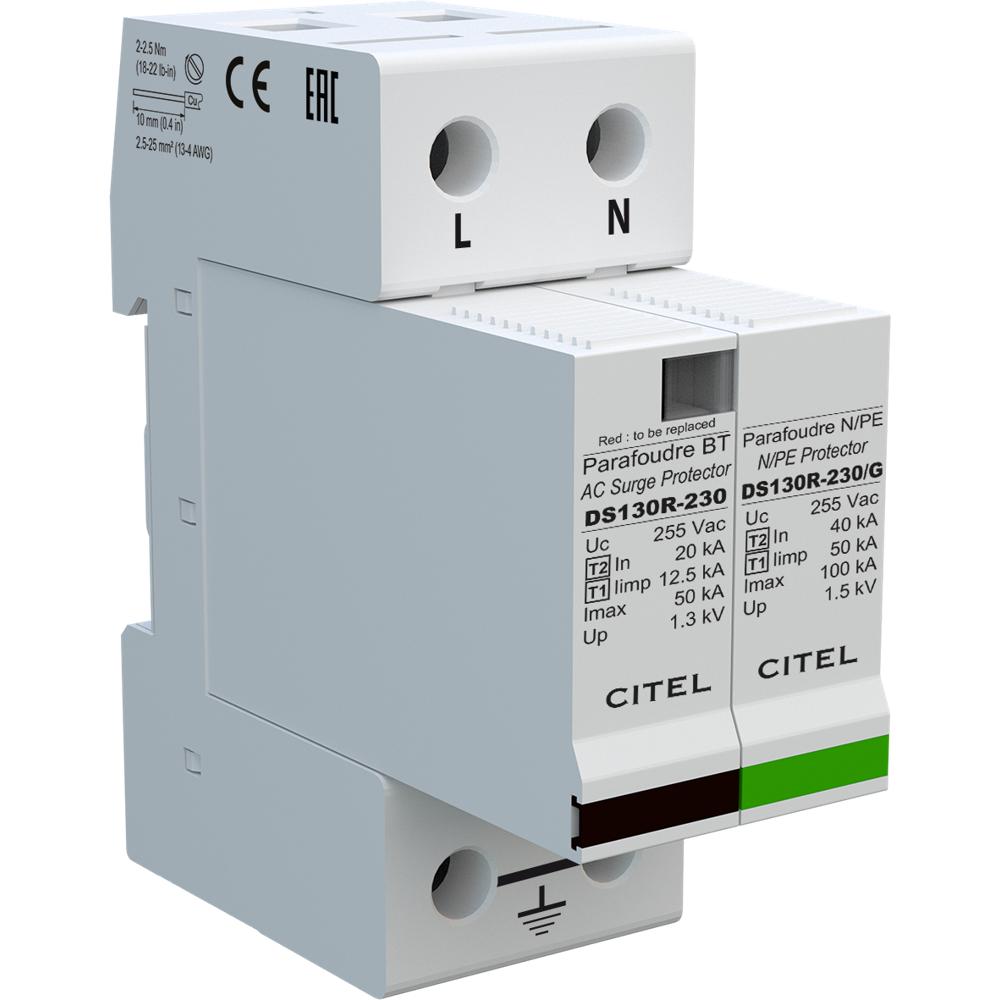

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS132R-230/G (571522)

Не знаете, какая модель подходит?

Артикул: 571522
Цена товара:
9 101 ₽
Общая цена:
9 101 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП тип 1+2 для однофазных сетей 230 В (TT-TN). Защита от прямых ударов молнии и коммутационных перенапряжений: In 20 кА, Imax 50 кА, Iimp 12,5 кА. Сменные модули, индикатор отключения, варисторная технология, монтаж на DIN-рейку. Соответствует EN/IEC 61643-11, ГОСТ Р 51992-2011.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS132R-230/G (артикул 571522) предназначено для защиты однофазных сетей переменного тока напряжением 230 В от импульсных перенапряжений, вызванных прямыми ударами молнии и коммутационными процессами. Устройство относится к типу 1+2 и обеспечивает комплексную защиту электрооборудования от опасных перенапряжений, способных вывести из строя чувствительную электронику, бытовую технику и промышленное оборудование. Применяется в системах с конфигурацией нейтрали TT-TN и устанавливается на вводе в здание или непосредственно перед защищаемым оборудованием.

В основе работы УЗИП CITEL DS132R-230/G лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. Устройство выполнено в корпусе со сменными модулями, что позволяет заменять отработавшие элементы без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Устройство совместимо с сетями 230 В однофазного переменного тока с максимальным рабочим напряжением L-N до 255 В, обеспечивает защиту по схемам L/N и N/PE (режимы MC/MD) и имеет встроенный терморазмыкатель для безопасного отключения при перегреве. Для корректной работы рекомендуется использовать УЗО типа «S» или замедленного действия, а также плавкий предохранитель типа gG на 125 А.

Области применения

  • Защита вводных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений
  • Защита электрооборудования в сетях с системами заземления TT и TN
  • Установка в системах молниезащиты зданий и сооружений в качестве первой ступени защиты
  • Защита чувствительной электроники, систем автоматизации, телекоммуникационного и медицинского оборудования
  • Применение в объектах с повышенными требованиями к надёжности электроснабжения: дата-центры, производственные цеха, объекты энергетики

Ключевые особенности

  • Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
  • Сменные модули для каждой фазы — упрощённое обслуживание и замена без демонтажа корпуса
  • Механический индикатор отключения на каждом полюсе — визуальный контроль состояния устройства
  • Дистанционная сигнализация отключения (опция DS132RS-230/G) — выход на перекидной контакт для интеграции в системы мониторинга
  • Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 4-е изд. и ГОСТ Р 51992-2011

Технические характеристики

  • Тип УЗИП: 1+2
  • Сеть: 230 В однофазный, конфигурация нейтрали TT-TN
  • Номинальное напряжение линии (Un): 230 Vac
  • Макс. AC рабочее напряжение L-N (Uc): 255 Vac
  • Номинальный ток разряда (In): 20 кА
  • Макс. ток разряда (Imax): 50 кА
  • Импульсный ток на полюс (Iimp): 12,5 кА
  • Суммарный ток молнии (Itotal): 25 кА
  • Уровень защиты L/N (Up): 1,3 кВ; N/PE (Up): 1,5 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Технология: варистор; материал корпуса: термопластик UL94-V0
  • Рабочая температура: −40…+85 °C; степень защиты: IP20
  • Подключение: винтовой зажим 2,5–25 мм² / шина; монтаж: DIN-рейка 35 мм (EN60715)
  • Модуль замены: DSM130R-230 + DSM130R-230/G
  • Сопряжённые устройства: предохранитель gG 125 А, УЗО типа «S» или замедленное
  • Сертификация: EAC; артикул: 571522

Характеристики

Электрические характеристики
Тип УЗИП 1+2
Тип напряжения AC
Схема УЗИП 1P+N (1+1)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 255
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Up L/N, напряжение защиты, кВ 1.3
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Высота, мм 90
Глубина, мм 28
Ширина, мм 36
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
