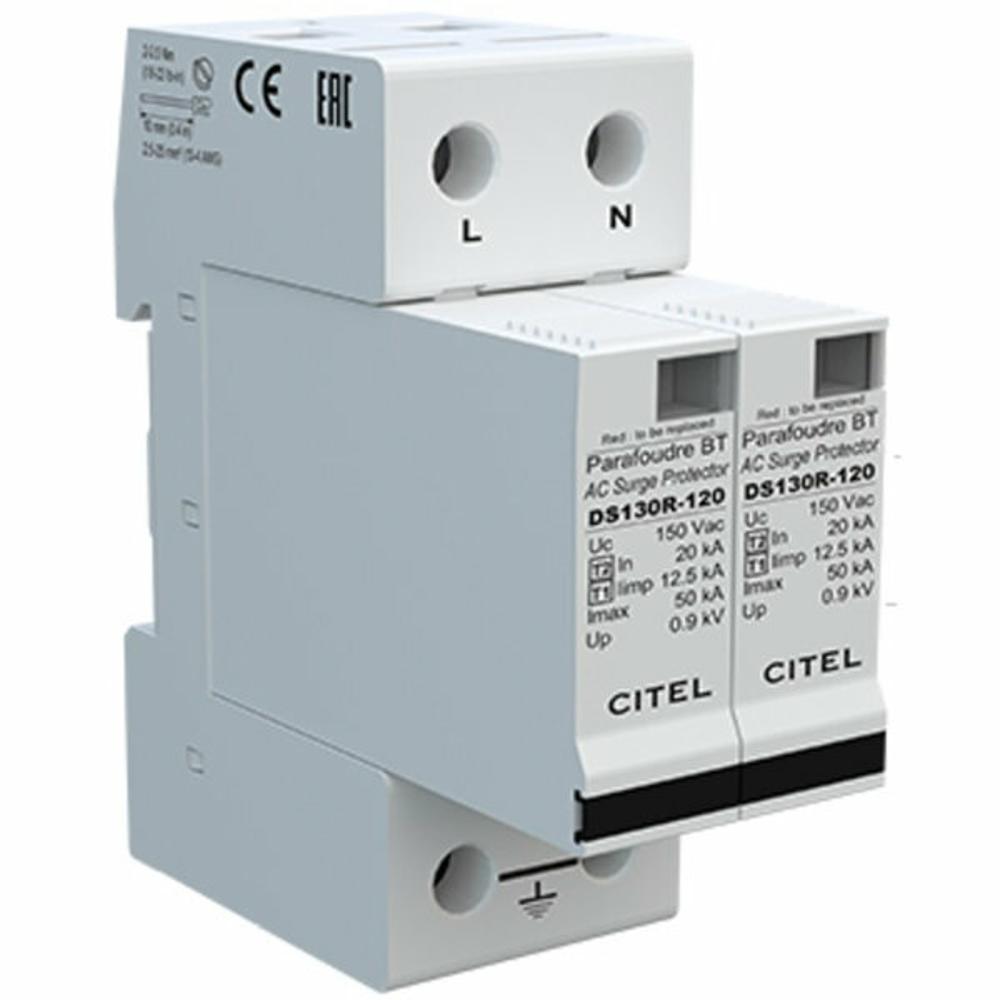

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS132R-120 (571602)

Не знаете, какая модель подходит?

Артикул: 571602
Цена товара:
9 470 ₽
Общая цена:
9 470 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 1+2 для защиты однофазных сетей 120 В от прямых ударов молнии и коммутационных перенапряжений. Ток разряда In 20 кА, Iimp 12,5 кА, уровень защиты 0,9 кВ. Сменные модули, индикатор отключения, монтаж на DIN-рейку. Соответствует EN 61643-11, UL1449.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS132R-120 (артикул 571602) — это многополюсный УЗИП типа 1+2, предназначенный для защиты однофазных сетей переменного тока с номинальным напряжением 120 В от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство обеспечивает надёжную защиту электрооборудования, чувствительной электроники и систем автоматизации, предотвращая их повреждение и выход из строя. Благодаря комбинированному типу 1+2 УЗИП способно отводить как токи прямого удара молнии (частичный ток молнии), так и токи индуктированных перенапряжений, что делает его универсальным решением для установки на вводе в здание или в распределительных щитах.

В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение напряжения до безопасного уровня 0,9 кВ на полюс. УЗИП выполнено по схеме (2+0) с двумя защитными полюсами и конфигурацией нейтрали TN, подключается по схеме L/PE и N/PE. Номинальный ток разряда In составляет 20 кА, импульсный ток на полюс Iimp — 12,5 кА, а суммарный ток молнии Itotal — 25 кА, что подтверждает высокую разрядную способность устройства. Конструкция корпуса предусматривает сменные модули для каждой фазы (замена — модуль DSM130R-120), что упрощает обслуживание и восстановление работоспособности после срабатывания защиты. Устройство монтируется на симметричную DIN-рейку 35 мм (EN60715), имеет механический индикатор отключения на каждом полюсе и опционально может быть оснащено модулем дистанционной сигнализации DS132RS-120 с выходом на перекидной контакт. УЗИП соответствует требованиям EN 61643-11, IEC 61643-11, UL1449 4-е издание и ГОСТ Р 51992-2011, имеет сертификацию EAC и может применяться в сетях с номинальным напряжением 120 В переменного тока.

Области применения

  • Защита вводов питания жилых, административных и промышленных зданий от импульсных перенапряжений
  • Защита распределительных щитов и электрооборудования в сетях 120 В переменного тока
  • Защита систем автоматизации, телекоммуникационного и компьютерного оборудования
  • Применение в составе комплексных систем молниезащиты и заземления
  • Защита чувствительной электроники в условиях частых гроз и нестабильной сети

Ключевые особенности

  • Тип УЗИП 1+2 — защита от прямых ударов молнии и коммутационных перенапряжений
  • Сменные модули для каждой фазы (замена — DSM130R-120) для удобства обслуживания
  • Механический индикатор отключения на каждом полюсе
  • Опциональная дистанционная сигнализация (модуль DS132RS-120) с перекидным контактом
  • Монтаж на стандартную DIN-рейку 35 мм (EN60715)
  • Соответствие EN 61643-11, IEC 61643-11, UL1449 4-е изд. и ГОСТ Р 51992-2011

Технические характеристики

  • Тип УЗИП: 1+2
  • Сеть: 120 В однофазный, конфигурация нейтрали TN
  • Номинальное напряжение линии (Un): 120 Vac
  • Макс. AC рабочее напряжение L-N (Uc): 150 Vac
  • Номинальный ток разряда (In): 20 кА
  • Макс. ток разряда (Imax): 50 кА
  • Импульсный ток на полюс (Iimp): 12,5 кА
  • Суммарный ток молнии (Itotal): 25 кА
  • Уровень защиты (Up L/PE, Up N/PE): 0,9 кВ
  • Допустимый ток короткого замыкания (Isccr): 25000 А
  • Технология: варистор
  • Подсоединение к сети: зажим под винт 2,5–25 мм² / шина
  • Рабочая температура: -40/+85 °C
  • Уровень защиты: IP20
  • Материал корпуса: термопластик UL94-V0
  • Модуль замены: DSM130R-120
  • Сопряжённый плавкий предохранитель: тип gG — 125 А
  • Артикул: 571602

Характеристики

Электрические характеристики
Тип УЗИП 1+2
Тип напряжения AC
Схема УЗИП 2P (2+0)
Система заземления TN
Uc AC, макс. рабочее напр., В 150
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Высота, мм 90
Глубина, мм 28
Ширина, мм 36
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
