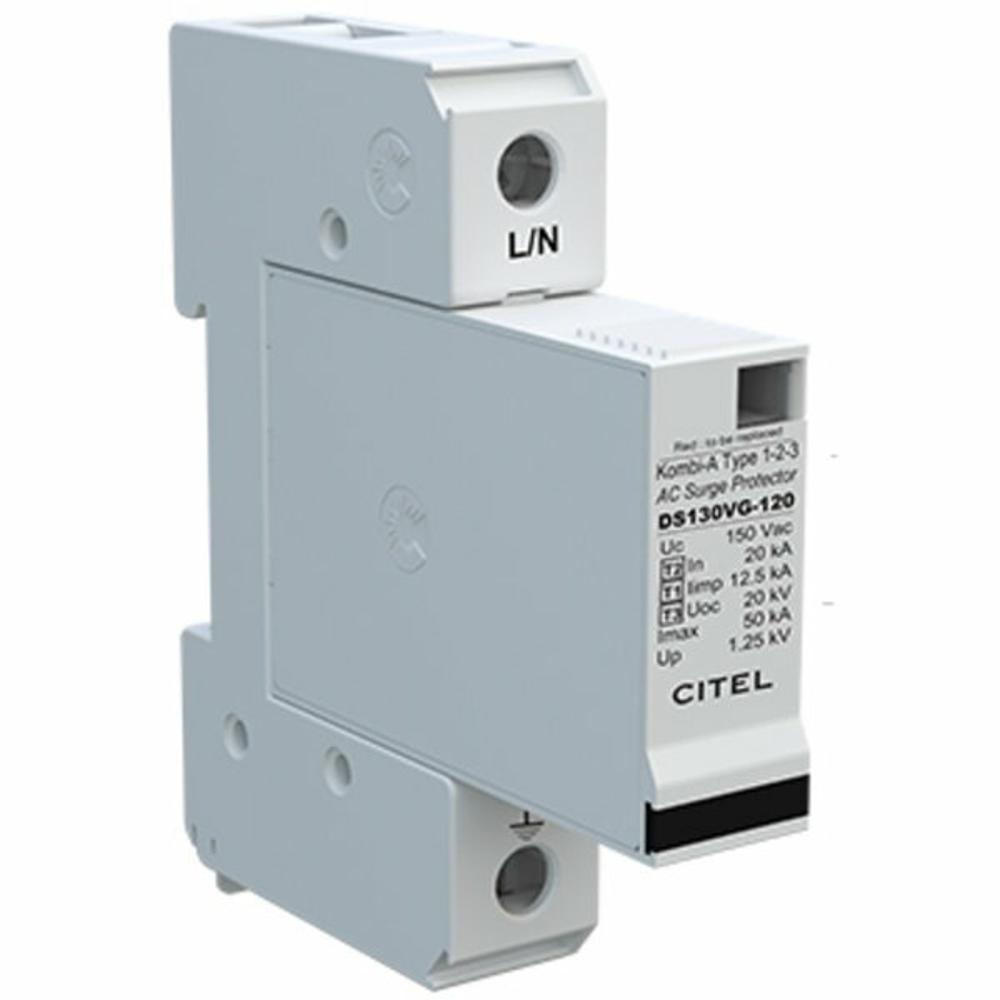

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS131VGS-120 (571671)

Не знаете, какая модель подходит?

Артикул: 571671
Цена товара:
6 334 ₽
Общая цена:
6 334 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 1+2+3 для однофазных сетей 120/208 В (TN). Трёхступенчатая защита от грозовых и коммутационных импульсов: Iimp 12,5 кА (10/350), Imax 50 кА, уровень защиты 1,25 кВ. Технология VG™, стойкость к TOV 180 В (5 с) и 230 В (120 мин). Съёмные модули, индикатор отключения, перекидной контакт. Монтаж на DIN-рейку 35 мм.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS131VGS-120 (артикул 571671) — это однополюсный УЗИП типа 1+2+3, предназначенный для защиты однофазных сетей переменного тока 120/208 В от грозовых и коммутационных импульсных перенапряжений. Устройство обеспечивает комплексную защиту электрооборудования на всех уровнях — от прямого удара молнии (Тип 1) до наведённых и коммутационных импульсов (Тип 2 и Тип 3), объединяя функции трёх классов защиты в одном корпусе.

В основе работы устройства лежит фирменная технология VG™ (Variable Gap), обеспечивающая эффективное гашение импульсных перенапряжений с высоким уровнем защиты Up = 1,25 кВ и низким остаточным напряжением Up-in = 0,4 кВ. УЗИП оптимизирован под временные перенапряжения (TOV): выдерживает 180 В АС в течение 5 секунд и 230 В АС в течение 120 минут без потери работоспособности. Конфигурация подключения — L/N или N/PE, схема (1+0), применяется в сетях TN. Устройство оснащено съёмными модулями (замена — DSM130VG-120), механическим индикатором отключения и выходом на перекидной контакт для дистанционной сигнализации. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), корпус выполнен из термопластика UL94-V0 со степенью защиты IP20.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) жилых, офисных и промышленных зданий
  • Защита однофазного электрооборудования в сетях 120/208 В (системы TN)
  • Организация каскадной защиты: установка на вводе в качестве первой ступени совместно с УЗИП Тип 2 и Тип 3
  • Защита телекоммуникационного, компьютерного и измерительного оборудования от импульсных помех
  • Применение в системах с повышенными требованиями к надёжности электроснабжения (ЦОД, медицинские учреждения, объекты связи)

Ключевые особенности

  • УЗИП Тип 1+2+3 АС — трёхступенчатая защита в одном устройстве
  • Технология VG™ — эффективное ограничение перенапряжений с низким уровнем защиты
  • Съёмные модули — быстрая замена без демонтажа корпуса (модуль DSM130VG-120)
  • Оптимизирован под TOV — стойкость к временным перенапряжениям 180 В (5 с) и 230 В (120 мин)
  • Дистанционная и визуальная сигнализация — механический индикатор отключения и выход на перекидной контакт
  • Соответствие EN 61643-11, IEC 61643-11 и UL1449 изд. 4, сертификация EAC

Технические характеристики

  • Тип УЗИП: 1+2+3
  • Сеть: 120/208 В (TN), схема (1+0), 1 полюс
  • Номинальное напряжение линии (Un): 120 Vac
  • Макс. AC рабочее напряжение L-N (Uc): 150 Vac
  • Временное перенапряжение (UT): 180 В АС (5 сек) / 230 В АС (120 мин)
  • Номинальный ток разряда (In): 20 кА
  • Макс. ток разряда (Imax): 50 кА
  • Импульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кА
  • Испытание комбинированной волной (Uoc, IEC 61643-11): 20 кВ
  • Уровень защиты (Up): 1,25 кВ
  • Остаточное напряжение (Up-in): 0,4 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Удельная энергия на полюс (W/R): 40 кДж/Ом
  • Подсоединение к сети: зажим под винт 2,5–25 мм² / шина
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: −40…+85 °C
  • Степень защиты: IP20
  • Сопряжённые устройства отключения: предохранитель gG 125 А, УЗО типа «S» или замедленного действия
  • Артикул: 571671

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления TN
Uc AC, макс. рабочее напр., В 150
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
