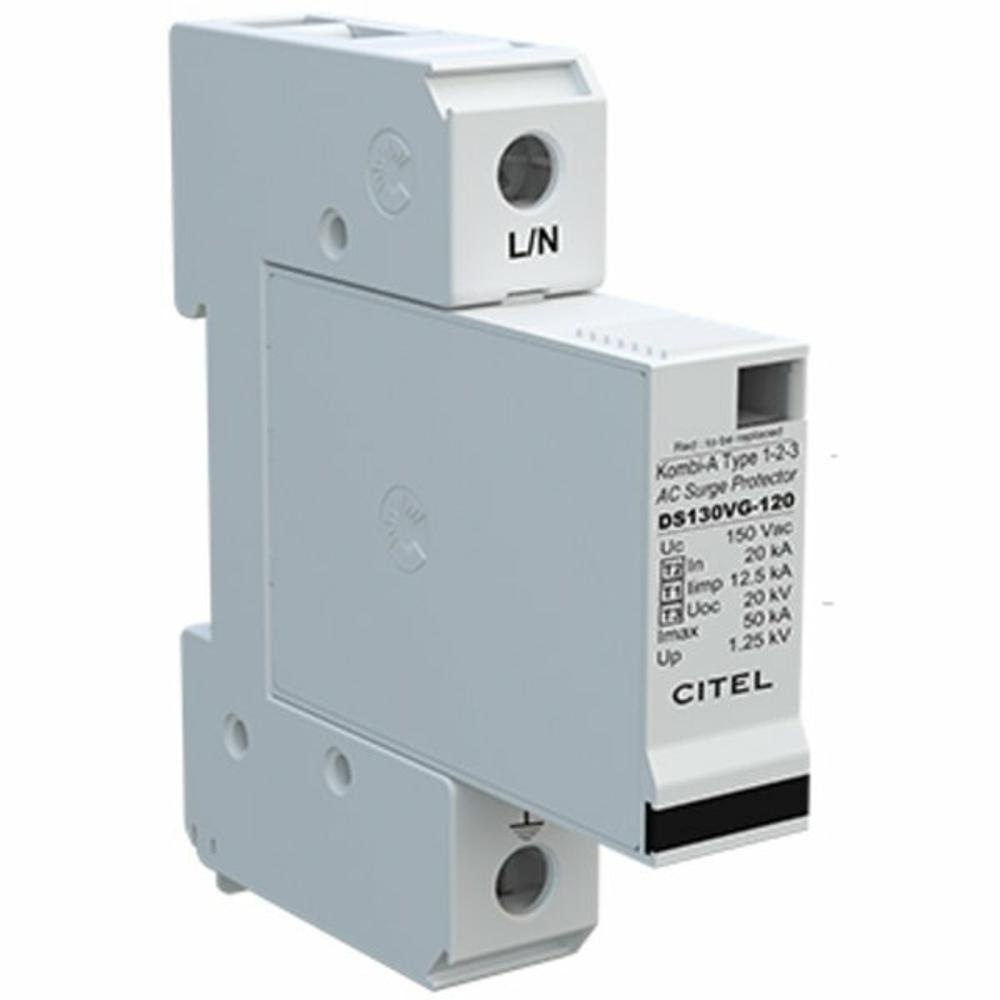

Устройство защиты от импульсных перенапряжений CITEL DS131VG-120 (артикул 571651) — это однополюсный УЗИП комбинированного типа 1+2+3, предназначенный для защиты однофазных сетей переменного тока 120/208 В от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от опасных импульсных скачков напряжения, ограничивая их до безопасного уровня 1,25 кВ, и применяется на вводе питания в здание или непосредственно перед защищаемым оборудованием.
В основе работы УЗИП лежит фирменная технология VG™ (Variable Gap), обеспечивающая эффективное ограничение перенапряжений при одновременной оптимизации под временные перенапряжения (TOV). Устройство выполнено по схеме (1+0) с одним полюсом и подключается в конфигурации L/N или N/PE, что делает его совместимым с системами заземления TN. Номинальный ток разряда In составляет 20 кА, импульсный ток Iimp — 12,5 кА на полюс (форма волны 10/350 мкс), максимальный ток разряда Imax — 50 кА. УЗИП оснащён съёмными модулями (замена — DSM130VG-120), механическим индикатором отключения и возможностью дистанционной сигнализации через опциональный модуль DS131VGS-120 с выходом на перекидной контакт. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), корпус выполнен из термопластика UL94-V0 со степенью защиты IP20.
Области применения
- Защита вводов питания жилых, офисных и промышленных зданий от грозовых и коммутационных перенапряжений
- Защита однофазного электрооборудования, чувствительного к скачкам напряжения (системы автоматизации, телекоммуникационное оборудование, ИБП)
- Применение в сетях 120/208 В систем заземления TN в качестве первой и второй ступени защиты
- Установка в распределительных щитах на DIN-рейку в составе многоступенчатых систем защиты от перенапряжений
- Защита оборудования в регионах с высокой грозовой активностью и нестабильным качеством электроснабжения
Ключевые особенности
- Комбинированный тип защиты 1+2+3 в одном устройстве — от прямых ударов молнии до коммутационных помех
- Технология VG™ с оптимизацией под временные перенапряжения (TOV) — выдерживает 180 В AC в течение 5 сек. и 230 В AC в течение 120 мин.
- Съёмные модули для быстрой замены без демонтажа корпуса (модуль DSM130VG-120)
- Механический индикатор отключения и возможность дистанционной сигнализации (опция DS131VGS-120)
- Соответствие международным стандартам EN 61643-11, IEC 61643-11 и UL1449 изд. 3, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2+3
- Сеть: 120/208 В, номинальное напряжение Un: 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кА
- Уровень защиты (Up): 1,25 кВ; остаточное напряжение (Up-in): 0,4 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Конфигурация подключения: L/N или N/PE; режимы защиты: MC / MD
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715); степень защиты IP20
- Рабочая температура: от −40 до +85 °C; материал корпуса: термопластик UL94-V0
- Сопряжённые устройства отключения: плавкий предохранитель gG 125 A, УЗО типа «S» или замедленный
