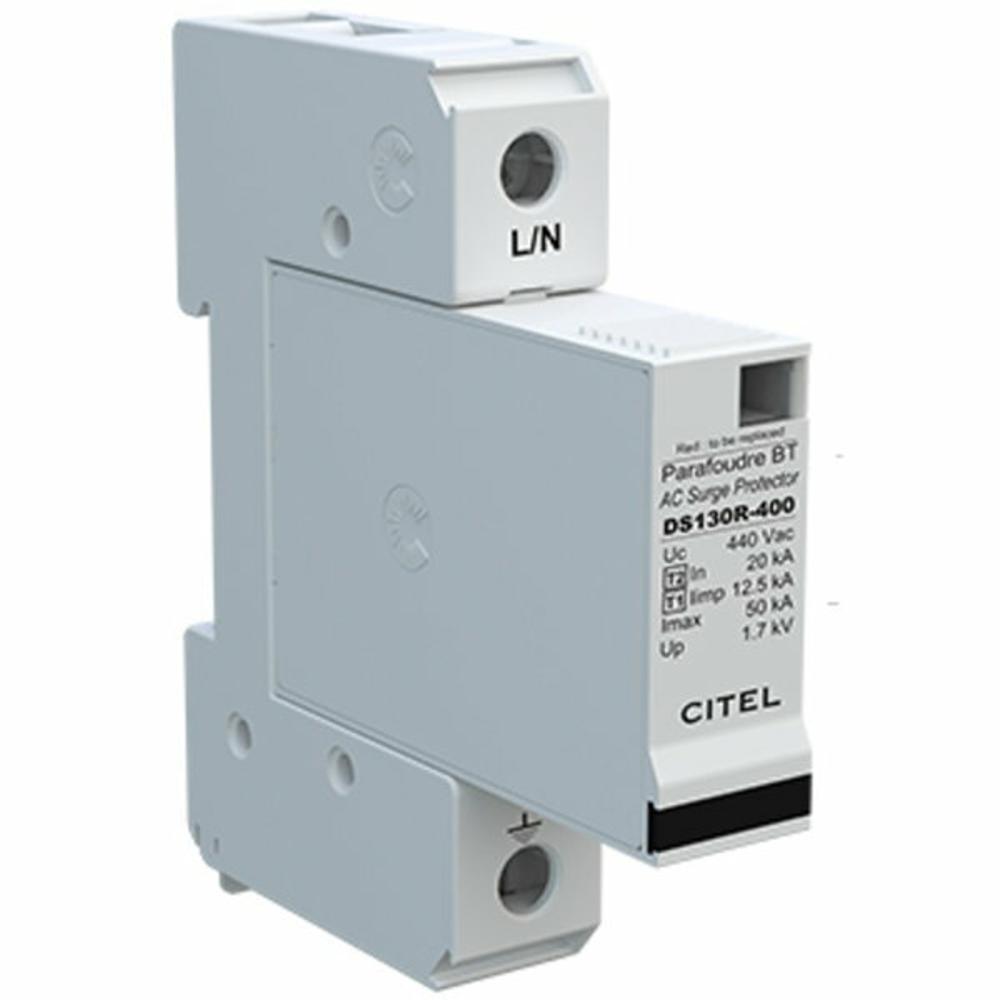

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS131R-400 (артикул 571401) предназначено для защиты однофазных и трёхфазных сетей переменного тока от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство относится к комбинированному типу 1+2 и обеспечивает надёжную защиту электрооборудования как от прямых разрядов молнии (класс I), так и от наведённых и коммутационных перенапряжений (класс II), отводя опасную энергию на землю и ограничивая уровень напряжения до безопасных для оборудования значений.
В основе работы УЗИП CITEL DS131R-400 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. Устройство выполнено в 1-полюсном исполнении по схеме (1+0) и предназначено для установки в сетях IT, TN и TT с номинальным напряжением 230/400 В переменного тока. Подключение осуществляется через винтовые зажимы сечением от 2.5 до 25 мм² или через шину, что обеспечивает гибкость монтажа. УЗИП оснащено съёмными модулями для каждой фазы, что упрощает обслуживание и замену изношенных элементов без демонтажа всего устройства. При выходе из строя модуль автоматически отключается, а встроенный механический индикатор сигнализирует о необходимости замены. Для дистанционного контроля состояния предусмотрена опция DS131RS-400 с выходом на перекидной контакт. Устройство соответствует требованиям стандартов IEC 61643-11, EN 61643-11 и UL1449 (4-е издание), а также имеет сертификацию EAC.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений
- Защита электрооборудования систем электроснабжения с воздушными линиями электропередачи
- Защита телекоммуникационного и компьютерного оборудования, чувствительного к скачкам напряжения
- Применение в системах автоматизации, диспетчеризации и управления технологическими процессами
- Защита осветительных установок, систем отопления, вентиляции и кондиционирования
Ключевые особенности
- Комбинированный тип 1+2 — защита от прямых ударов молнии и коммутационных перенапряжений
- Высокие разрядные характеристики: Iimp = 12.5 кА на полюс, In = 20 кА, Imax = 50 кА
- Съёмные модули для каждой фазы с возможностью быстрой замены (модуль DSM130R-400)
- Встроенный механический индикатор отключения и опциональная дистанционная сигнализация
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 4-е изд.
- Широкий диапазон рабочих температур от -40 до +85 °C и степень защиты IP20
Технические характеристики
- Тип УЗИП: 1+2
- Конфигурация: 1-полюсный, схема (1+0)
- Номинальное напряжение линии (Un): 400 В AC
- Макс. рабочее напряжение L-N (Uc): 440 В AC
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Импульсный ток на полюс (Iimp): 12.5 кА
- Уровень защиты (Up): 1.7 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор
- Подключение: винтовые зажимы 2.5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Модуль замены: DSM130R-400
- Сопряжённый предохранитель: gG 125 А
- Артикул: 571401
