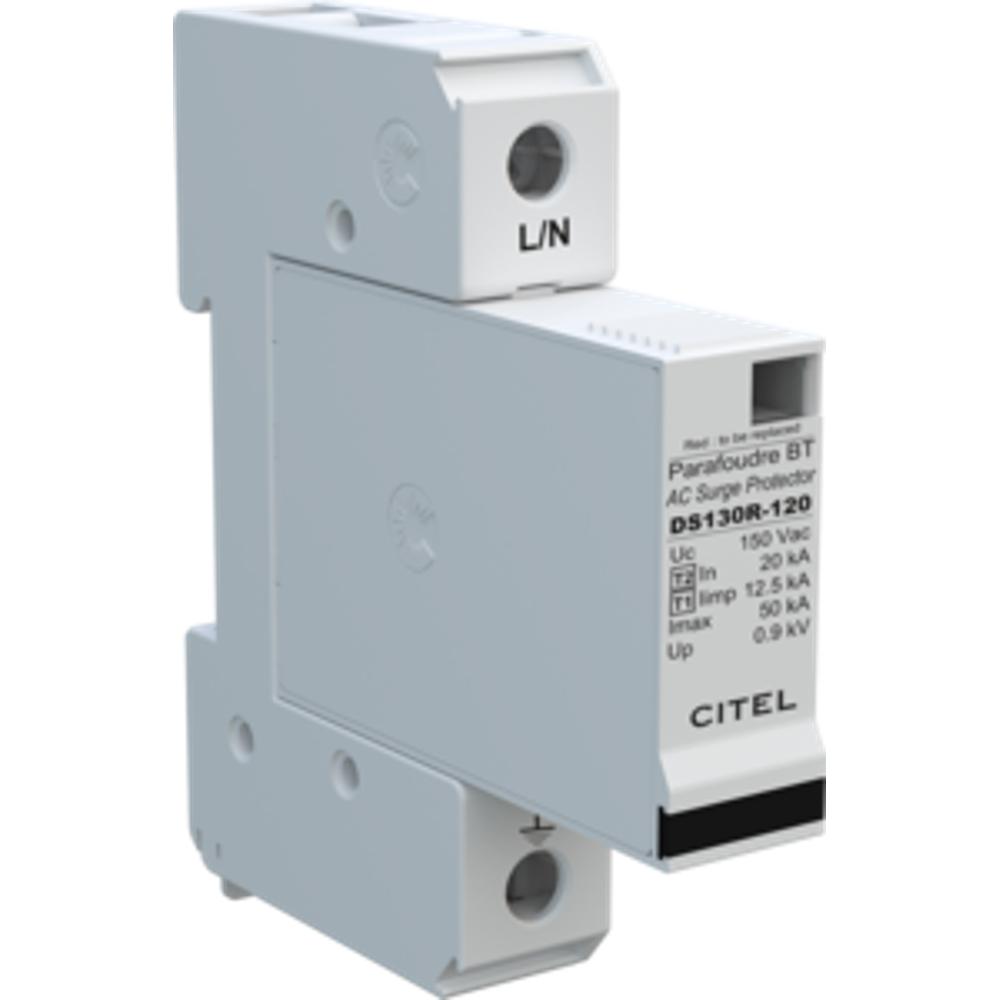

Устройство защиты от импульсных перенапряжений CITEL DS131R-120 (571601) предназначено для комплексной защиты однофазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Это комбинированное устройство Тип 1+2 (классы I+II по ГОСТ) обеспечивает надежную двухступенчатую защиту, способную поглощать как прямые удары молнии (ток 10/350 мкс), так и индуцированные импульсы и перенапряжения от коммутационных процессов (ток 8/20 мкс).
Устройство построено на основе мощных варисторных модулей с внутренней тепловой защитой и плавким предохранителем. Оно предназначено для монтажа на DIN-рейку во вводно-распределительных щитах и обеспечивает защиту по схеме L-PE (1+0) в сетях с системой заземления TN. Модель DS131R-120 специально разработана для сетей 120/208 В и характеризуется низким уровнем остаточного напряжения, что гарантирует безопасность для чувствительного электронного оборудования. Подключение осуществляется через винтовые зажимы на проводники сечением от 2.5 до 25 мм². Устройство оснащено механическим индикатором состояния и имеет опцию для подключения дистанционной сигнализации.
Области применения
- Защита вводных распределительных щитов жилых, коммерческих и промышленных зданий.
- Обеспечение безопасности чувствительной электронной аппаратуры, телекоммуникационного и IT-оборудования.
- Использование в системах автоматизации, контроля и управления (АСУ ТП, SCADA).
- Защита сетей питания медицинского, торгового и офисного оборудования.
- Применение в качестве первой и второй ступени защиты в комплексной системе молниезащиты.
Ключевые особенности
- Комбинированная защита Тип 1+2: Одно устройство заменяет два, обеспечивая защиту от прямых и непрямых грозовых воздействий.
- Съемные защитные модули: Каждая фаза защищена независимым модулем (DSM130R-120), что упрощает обслуживание и замену.
- Визуальная и дистанционная индикация: Механический индикатор состояния на лицевой панели и опциональный перекидной контакт (DS131RS-120) для дистанционного оповещения.
- Высокая стойкость к токам молнии: Импульсная стойкость Iimp 12.5 кА (форма волны 10/350 мкс) гарантирует надежность при прямых воздействиях.
- Соответствие международным стандартам: Сертифицировано по IEC/EN 61643-11, UL 1449 ed.4 и ГОСТ Р 51992-2011, имеет сертификат EAC.
Технические характеристики
- Артикул производителя: 571601
- Тип УЗИП: Тип 1 + 2 (Class I + II)
- Сетевое напряжение: 120/208 В AC
- Макс. непрерывное рабочее напряжение Uc: 150 В AC
- Номинальный разрядный ток In (8/20 мкс): 20 кА
- Макс. разрядный ток Imax (8/20 мкс): 50 кА
- Импульсный ток молнии Iimp (10/350 мкс): 12.5 кА
- Уровень защиты Up: ≤ 0.9 кВ
- Удельная поглощаемая энергия W/R: 40 кДж/Ом
- Конфигурация защиты: 1 полюс, схема L-PE (1+0)
- Сопряженное устройство отключения: Внутренний терморазмыкатель и плавкая вставка gG 125 A
- Способ монтажа: DIN-рейка 35 мм
- Степень защиты корпуса: IP20
- Диапазон рабочих температур: от -40°C до +85°C
