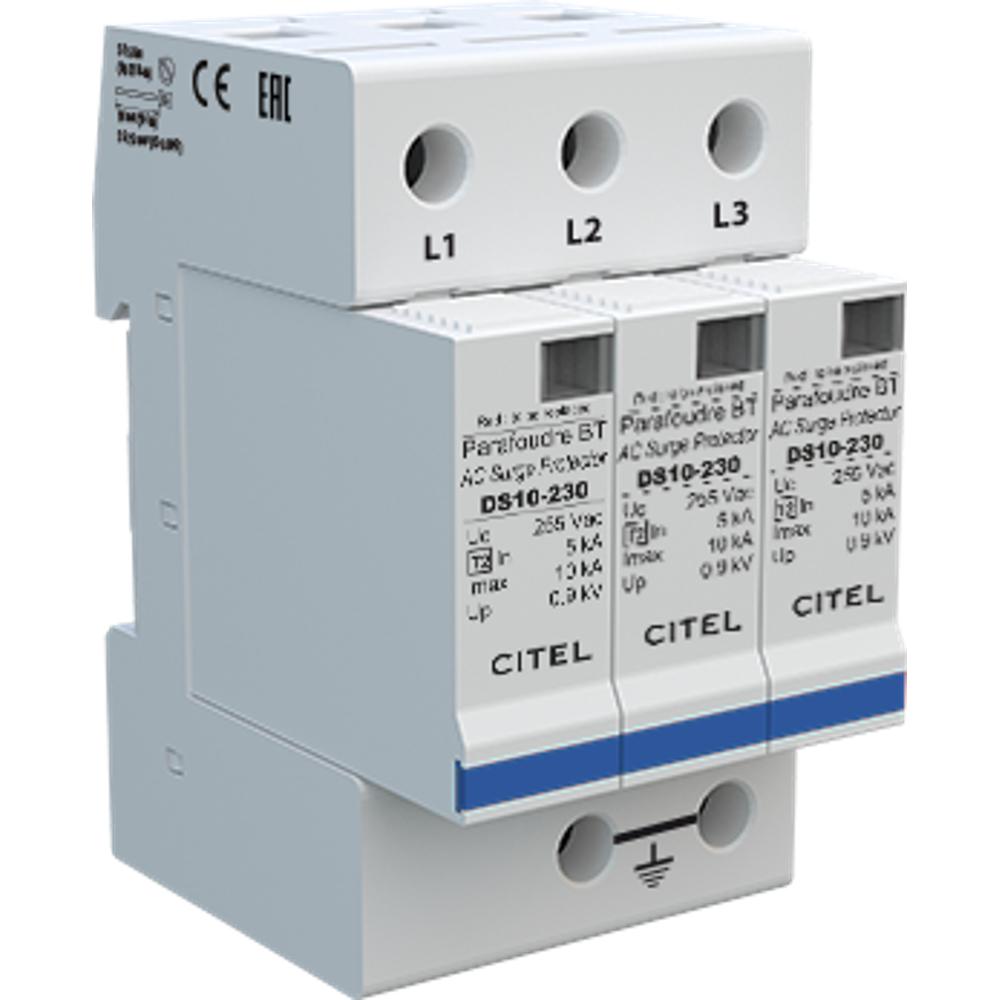

Устройство защиты от импульсных перенапряжений CITEL DS13-230 (артикул 341503) — это многополюсный УЗИП Тип 2 (или 3) переменного тока, предназначенный для защиты трёхфазных электрических сетей 230/400 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для электрооборудования уровня, отводя избыточную энергию на землю, и тем самым предотвращает повреждение чувствительной электроники, бытовой и промышленной техники.
В основе работы УЗИП CITEL DS13-230 лежит варисторная технология — нелинейные оксидно-цинковые резисторы, сопротивление которых резко падает при превышении порогового напряжения, обеспечивая эффективный отвод импульсного тока. Устройство выполнено в 3-фазном исполнении по схеме (3+0) с конфигурацией нейтрали TNC и режимом защиты MC (L/PE), подключается к сети через винтовые зажимы сечением 2,5–25 мм² или шину и монтируется на симметричную DIN-рейку 35 мм (EN60715). Корпус изготовлен из термопластика класса UL94-V0, устойчивого к возгоранию. Каждый полюс оснащён сменным модулем DSM10-230 и механическим индикатором отключения, что позволяет оперативно выявлять срабатывание и заменять выработавший ресурс модуль без демонтажа всего устройства. Дополнительно доступна опция дистанционной сигнализации DS13S-230 с выходом на перекидной контакт для интеграции в системы мониторинга.
Области применения
- Защита вводно-распределительных устройств (ВРУ) трёхфазных сетей 230/400 В от грозовых и коммутационных перенапряжений
- Защита промышленного оборудования, станков и систем автоматизации на объектах с трёхфазным питанием
- Защита серверных, телекоммуникационных и IT-систем, чувствительных к импульсным помехам
- Применение в жилых, коммерческих и административных зданиях в качестве второй ступени защиты совместно с УЗИП Тип 1
- Защита систем освещения, отопления, вентиляции и кондиционирования в трёхфазных сетях
Ключевые особенности
- Многополюсный УЗИП Тип 2 (или 3) AC в 3-фазном исполнении по схеме (3+0), конфигурация TNC
- Сменный модуль DSM10-230 для каждой фазы — быстрая замена без демонтажа корпуса
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Опциональная дистанционная сигнализация DS13S-230 с выходом на перекидной контакт
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4, сертификация EAC
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, 3-фазная; конфигурация нейтрали TNC
- Номинальное напряжение линии Un: 230 Vac
- Макс. AC рабочее напряжение L-N Uc: 255 Vac
- Номинальный ток разряда In: 5 кА
- Макс. ток разряда Imax: 10 кА
- Максимальный суммарный ток разряда Imax Total: 30 кА
- Уровень защиты L/PE Up: 0,9 кВ
- Испытание комбинированной волной IEC 61643-11 Uoc: 10 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Технология: варистор; конфигурация подключения: L/PE; режим защиты: MC
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0; степень защиты IP20
- Рабочая температура: от −40 до +85 °C
- Сопряжённые устройства отключения: предохранитель gG 20 А, УЗО типа «S» или замедленное
- Артикул: 341503; производитель: CITEL
