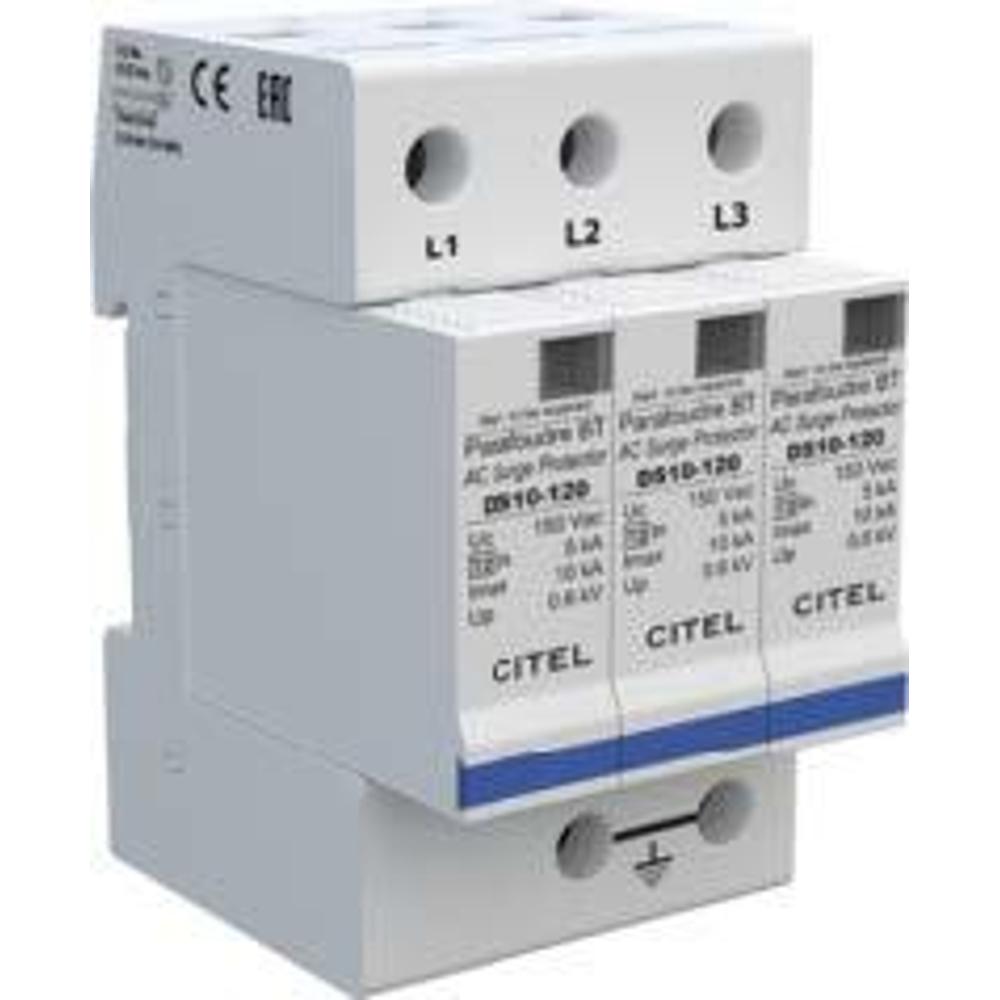

Устройство защиты от импульсных перенапряжений CITEL DS13-120 (артикул 341603) — это многополюсный УЗИП типа 2 (или 3) переменного тока, предназначенный для защиты трёхфазных электрических сетей 120/208 В с конфигурацией нейтрали TNC от опасных импульсных перенапряжений. Устройство ограничивает амплитуду грозовых и коммутационных импульсов до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной техники и электроустановок.
В основе работы УЗИП лежит варисторная технология — нелинейные элементы, которые при превышении порогового напряжения мгновенно снижают своё сопротивление и отводят энергию импульса на заземление. Устройство выполнено в формате корпуса со сменными модулями, что позволяет заменять отработавшие модули без демонтажа всего УЗИП. Подключение осуществляется через винтовые зажимы (сечение 2,5–25 мм²) или шину, монтаж — на симметричную DIN-рейку 35 мм по стандарту EN60715. УЗИП совместимо с сетями 120/208 В 3-фазного исполнения и соответствует требованиям стандартов IEC 61643-11, EN 61643-11 и UL1449 (изд. 4).
Области применения
- Защита трёхфазных распределительных щитов в промышленных и коммерческих электроустановках
- Защита оборудования в сетях 120/208 В с системой заземления TNC
- Установка в вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ)
- Защита телекоммуникационного, компьютерного и измерительного оборудования от импульсных помех
- Применение в системах электроснабжения объектов с повышенными требованиями к надёжности
Ключевые особенности
- Многополюсный УЗИП типа 2 (или 3) AC для трёхфазных сетей
- Сменные модули для каждой фазы — упрощают обслуживание и замену
- Визуальная механическая индикация отключения на каждом полюсе
- Возможность дистанционной сигнализации отключения (опция DS13S-120 с перекидным контактом)
- Высокий допустимый ток короткого замыкания — до 25 000 А
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120/208 В, 3-фазная
- Конфигурация нейтрали: TNC
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный суммарный ток разряда (Imax Total): 30 кА
- Уровень защиты L/PE (Up): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор
- Конфигурация УЗИП: 3-фазный, схема (3+0), 3 полюса
- Подключение: винтовой зажим 2,5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Модуль замены: DSM10-120
- Сопряжённый предохранитель: тип gG — 20 А
- Сертификация: EAC
