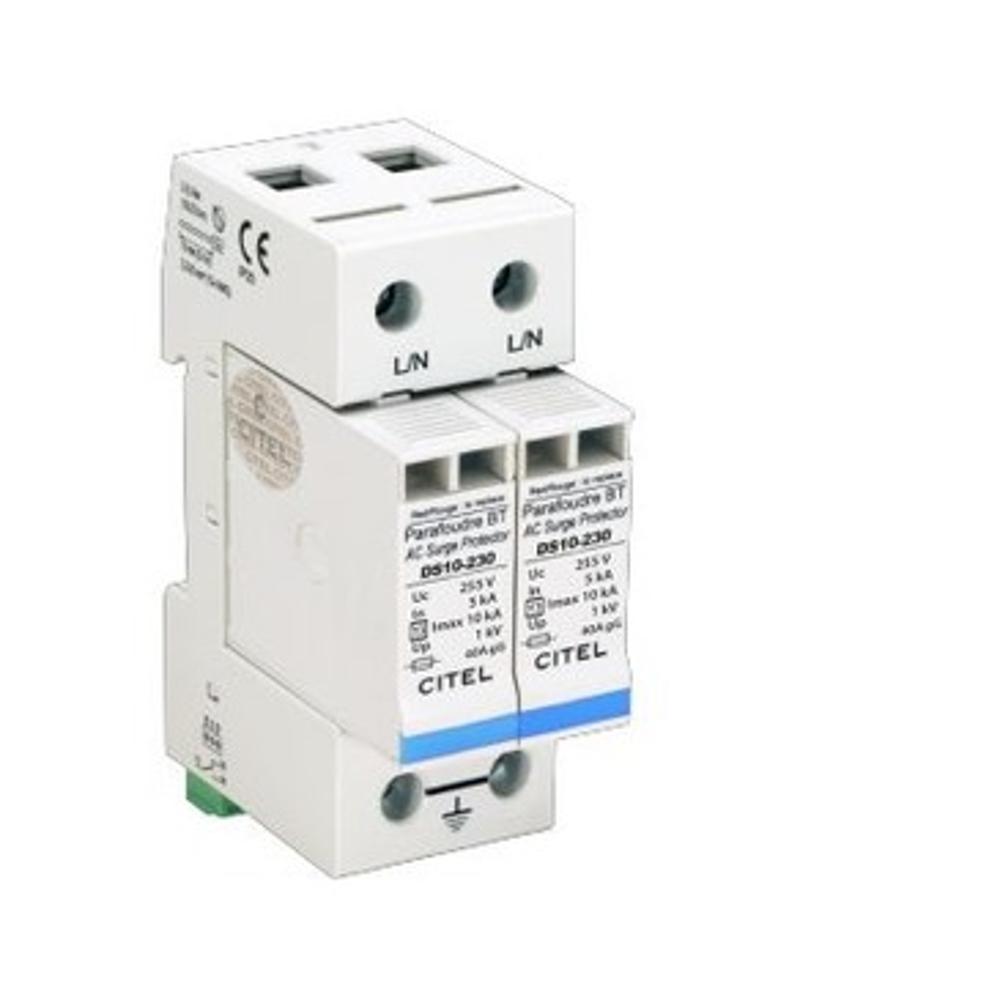

Устройство защиты от импульсных перенапряжений CITEL DS12S-230/G (артикул 471531) — это профессиональный ограничитель перенапряжений типа 2 (или 3) для однофазных сетей переменного тока. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжное ограничение перенапряжений как в дифференциальном режиме (L/N), так и в общем режиме (N/PE), защищая фазные и нулевые проводники, а также линию заземления.
В основе конструкции лежит комбинированная технология MOV+GDT (высокоэнергетический варистор + специальный газовый разрядник), дополненная термопредохранителем и системой термического отключения. Устройство выполнено в виде подключаемого модульного корпуса, устанавливаемого на симметричную DIN-рейку 35 мм (EN 60715). Подключение к сети осуществляется через винтовые клеммы сечением 2,5–25 мм² или посредством шины. УЗИП совместим с системами заземления TT и TN, рассчитан на номинальное напряжение 230 В переменного тока и максимальное рабочее напряжение 255 В. При исчерпании ресурса или перегреве срабатывает встроенная система термоотключения, отключающая устройство от сети, а состояние индицируется механическим флажком и передаётся через дистанционный сигнальный контакт.
Области применения
- Защита однофазных распределительных щитов жилых, офисных и промышленных зданий
- Защита бытовой и офисной электроники, компьютеров, систем умного дома
- Защита систем освещения, вентиляции и климатического оборудования
- Защита оборудования в сетях с системами заземления TT и TN
- Применение в качестве второй ступени защиты совместно с УЗИП типа 1
Ключевые особенности
- Тип 2 (или 3) по классификации IEC/EN 61643-11, UL1449 ed.5
- Съёмный подключаемый модуль на каждую фазу, удобство обслуживания
- Визуальная индикация состояния (механический флажок) и дистанционная сигнализация
- Комбинированная технология MOV+GDT с термозащитой и системой отключения
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5, сертификация UL Recognized
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В, однофазная, системы TT-TN
- Номинальное напряжение Un: 230 В перем. тока
- Максимальное рабочее напряжение Uc: 255 В перем. тока
- Номинальный разрядный ток In (8/20 мкс): 5 кА
- Максимальный разрядный ток Imax (на полюс, 8/20 мкс): 10 кА
- Общий максимальный разрядный ток Imax total: 20 кА
- Уровень защиты Up L/N: 0,9 кВ; Up N/PE: 1,5 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Режимы подключения: L/N и N/PE; защита в общем/дифференциальном режиме
- Технология: MOV+GDT; конфигурация: однофазная
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0; степень защиты IP20
- Рабочая температура: от −40 до +85 °C
- Индикация отключения: 1 механический индикатор на полюс; дистанционная сигнализация — переключающий контакт
- Сменные модули: DSM10-230 + DSM40G-600
- Предохранители: 20 А мин. — 125 А макс., тип gG
- Артикул: 471531
