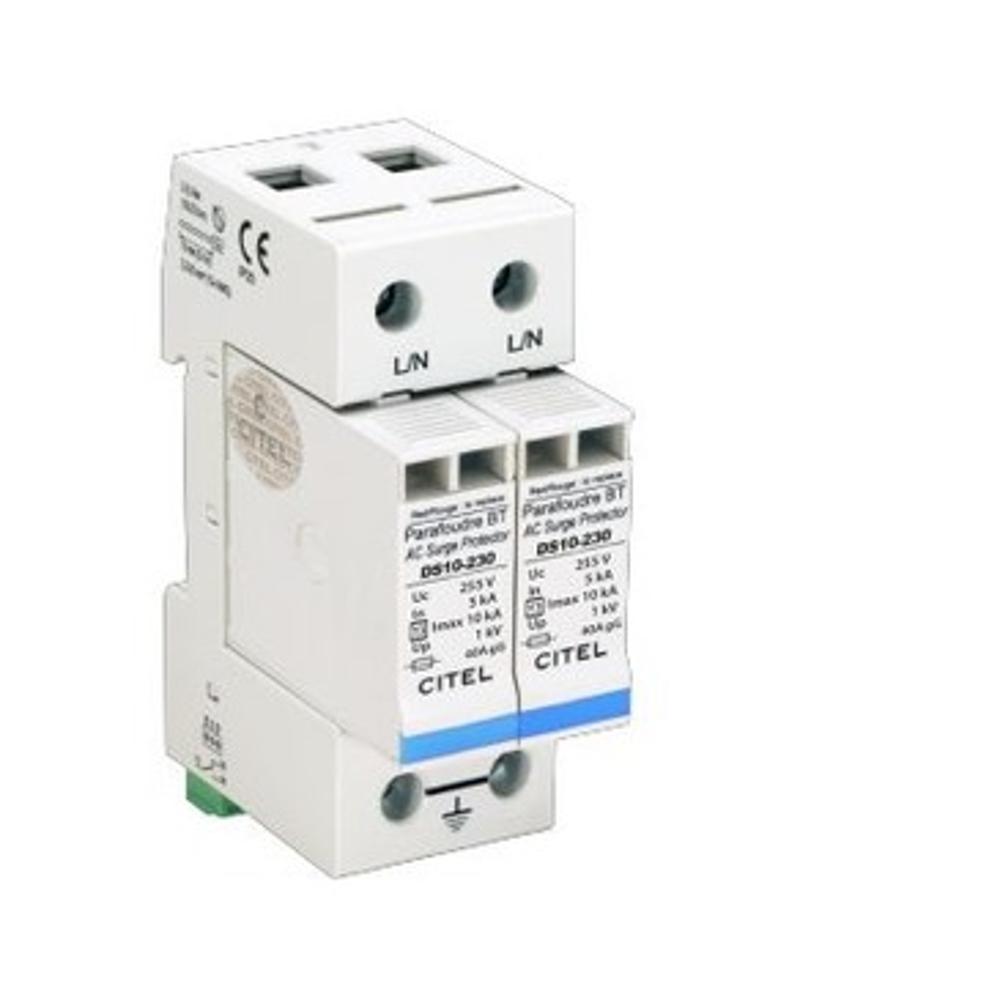

Устройство защиты от импульсных перенапряжений CITEL DS12S-230 (артикул 471521) — это однофазный УЗИП типа 2 (или 3), предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов или коммутационных процессов в сети переменного тока 230 В. Устройство обеспечивает надежное ограничение перенапряжений между фазным/нейтральным проводником и защитным заземлением (L/PE и N/PE), предотвращая повреждение чувствительной электроники и силового оборудования.
В основе работы УЗИП CITEL DS12S-230 лежит высокоэнергетический варистор (технология V), который при возникновении импульсного перенапряжения мгновенно снижает свое сопротивление и отводит избыточную энергию на заземление. Устройство выполнено в корпусе со сменными модулями, что позволяет быстро заменять отработавший модуль (DSM10-230) без демонтажа всего устройства. Внутренний терморазмыкатель (Ft) обеспечивает безопасное отключение при перегреве варисторов, а механический индикатор (MI) на каждом полюсе сигнализирует о срабатывании защиты. Дополнительно предусмотрен выход на перекидной контакт для дистанционной сигнализации отключения. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети с помощью винтовых зажимов (сечение 2.5–25 мм²) или шины. Устройство совместимо с сетями TN 230 В однофазного переменного тока, соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, имеет сертификацию UL Recognized.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в жилых, офисных и промышленных зданиях.
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения, телекоммуникационного оборудования.
- Защита систем автоматизации, контрольно-измерительных приборов и систем управления в промышленности.
- Защита бытовой техники и электроники в частных домах и квартирах, особенно в районах с повышенной грозовой активностью.
- Применение в качестве второй ступени защиты в многоступенчатых системах молниезащиты (координация с УЗИП типа 1).
Ключевые особенности
- Тип 2 (или 3) по классификации IEC/EN 61643-11 — защита от импульсных перенапряжений в распределительных сетях.
- Сменные модули для каждой фазы (DSM10-230) — простота обслуживания и замены без демонтажа корпуса.
- Визуальная и дистанционная сигнализация отключения — механический индикатор на полюс и выход на перекидной контакт.
- Высокая энергоемкость: номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 10 кА, суммарный Imax total = 20 кА.
- Безопасность: внутренний терморазмыкатель, корпус из термопластика UL94 V-0, степень защиты IP20.
- Широкий диапазон рабочих температур: от -40 до +85 °C.
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазный, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение (Uc): 255 Vac
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный суммарный ток разряда (Imax total): 20 кА
- Уровень защиты N/PE @ In (8/20µs): 0.9 кВ
- Уровень защиты L/PE @ In (8/20µs): 1.2 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Конфигурация подключения: L/PE и N/PE
- Технология: варистор
- Подсоединение к сети: зажим под винт 2.5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: -40/+85 °C
- Степень защиты: IP20
- Модуль замены: DSM10-230
- Сопряженные устройства отключения: плавкий предохранитель 20 A min. – 125 A max. (тип gG), УЗО типа 'S' или замедленный
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: UL Recognized
- Артикул: 471521
