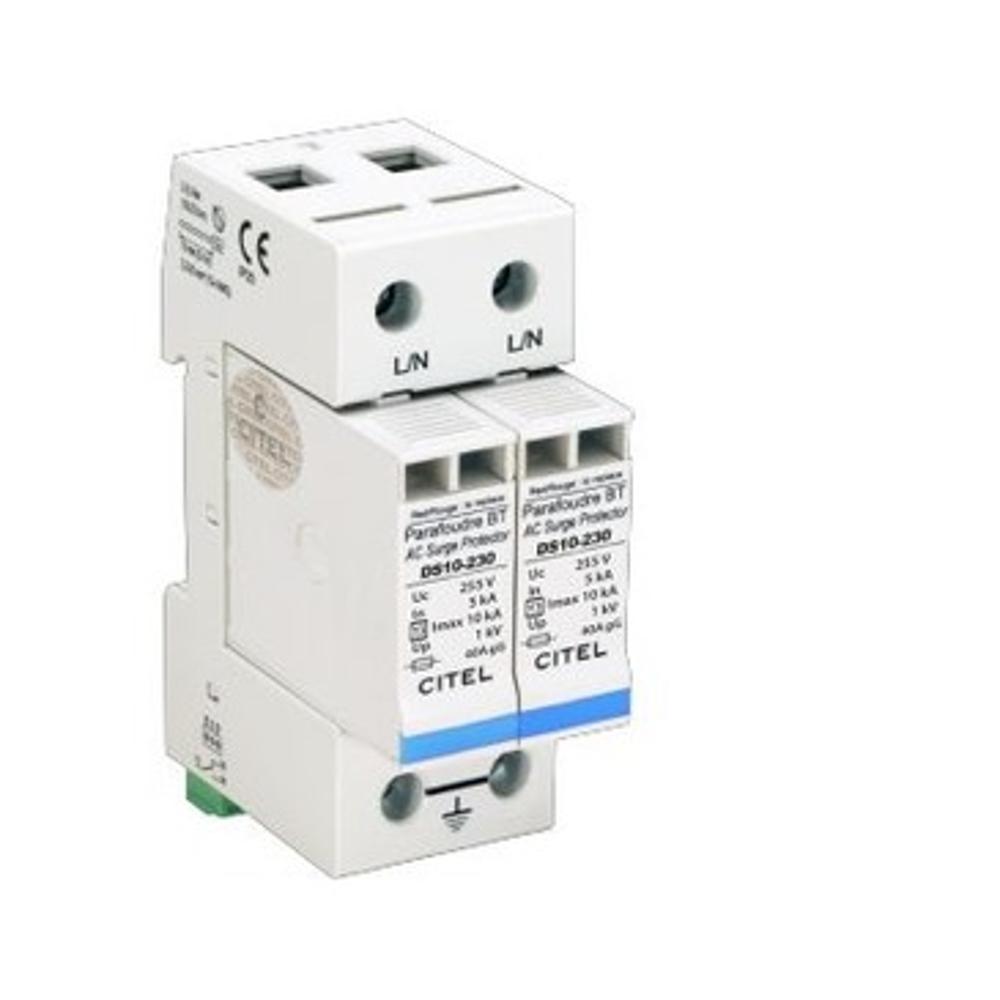

Устройство защиты от импульсных перенапряжений CITEL DS12S-120 (артикул 471621) — это модульный УЗИП Типа 2 (или 3) для однофазных сетей переменного тока 120 В. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети. УЗИП обеспечивает надёжное ограничение перенапряжений на уровне 0,6 кВ (L/PE) и отводит импульсные токи в заземляющий контур, предотвращая повреждение чувствительной электроники и силового оборудования.
В основе работы устройства лежит технология высокоэнергетических варисторов (MOV), которые при превышении допустимого напряжения резко снижают своё сопротивление и отводят избыточную энергию импульса. УЗИП подключается по схеме L/PE и N/PE (режим защиты — общий и дифференциальный) с помощью винтовых клемм сечением 2,5–25 мм² или шинного соединения. Устройство совместимо с однофазными сетями TN с номинальным напряжением 120 В переменного тока и максимальным рабочим напряжением 150 В. Модульная конструкция позволяет заменять варисторный модуль без демонтажа всего устройства. Встроенная система терморазъединения и механический индикатор обеспечивают безопасность и наглядность состояния УЗИП, а дистанционная сигнализация через перекидной контакт позволяет вывести информацию об отключении на пульт диспетчеризации или в систему мониторинга.
Области применения
- Защита однофазных распределительных щитов и вводно-распределительных устройств в жилых, офисных и промышленных зданиях
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения, контроллеров и АСУ ТП
- Защита бытовой и офисной техники, источников бесперебойного питания (ИБП) и систем освещения от грозовых и коммутационных перенапряжений
- Применение в качестве второй ступени защиты в каскадных схемах молниезащиты (после УЗИП Типа 1)
- Использование в системах электроснабжения объектов связи, телекоммуникаций и автоматизации зданий
Ключевые особенности
- Тип 2 (или 3) по классификации IEC/EN 61643-11 — защита от импульсных перенапряжений в распределительных сетях
- Съёмный модуль на фазу (plug-in modular box) — быстрая замена без отключения и демонтажа основания
- Визуальная индикация состояния (механический индикатор на каждый полюс) и дистанционная сигнализация через перекидной контакт
- Встроенное терморазъединение и предохранитель — безопасное отключение от сети при перегреве варистора
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.5, сертификация UL Recognized
- Компактный корпус из термопластика UL94 V-0, монтаж на DIN-рейку 35 мм (EN 60715)
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Конфигурация: однофазная, схема (2+0), 2 полюса
- Номинальное напряжение сети (Un): 120 В перем. тока
- Максимальное рабочее напряжение (Uc): 150 В перем. тока
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 5 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 10 кА
- Общий максимальный разрядный ток (Imax total): 20 кА
- Уровень защиты (Up L/PE при In): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки на землю (Ipe): < 1 мА; сопровождающий ток (If): отсутствует
- Терминал подключения: винтовые клеммы 2,5–25 мм² / шинное соединение
- Сменный модуль: DSM10-120; предохранители: 20 А мин. — 125 А макс., тип gG
- Рабочая температура: −40…+85 °C; степень защиты: IP20
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 ed.5; сертификация: UL Recognized
- Артикул: 471621
