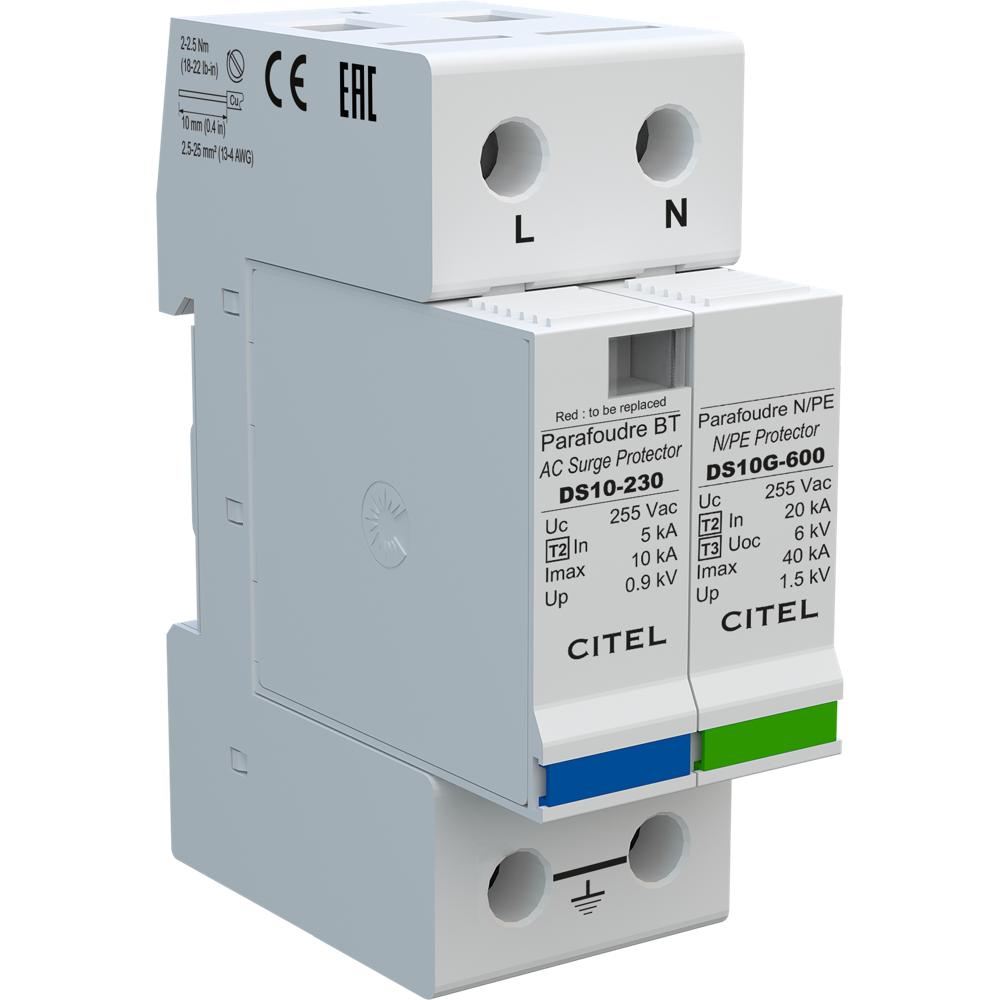

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS12-230/G (артикул 471511) предназначено для защиты однофазных сетей переменного тока 230 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями. Устройство относится к типу 2 (или 3) по классификации IEC/EN 61643-11 и обеспечивает надёжную защиту электрооборудования, чувствительной электроники и систем электроснабжения от скачков напряжения, ограничивая их до безопасного уровня.
В основе работы УЗИП CITEL DS12-230/G лежит комбинированная технология: металлооксидный варистор (MOV) в сочетании с газовым разрядником, что обеспечивает эффективное ограничение перенапряжений как между фазой и нейтралью (L/N), так и между нейтралью и защитным проводником (N/PE). Устройство выполнено по схеме (1+1) с двумя полюсами и предназначено для сетей с конфигурацией нейтрали TT-TN. Номинальный ток разряда In составляет 5 кА, максимальный ток разряда Imax — 10 кА, а суммарный максимальный ток разряда Imax total достигает 20 кА. Уровень защиты Up L/N не превышает 0,9 кВ, а Up N/PE — 1,5 кВ. Подключение осуществляется через винтовые зажимы с сечением проводников от 2,5 до 25 мм² или через шину. Монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Корпус выполнен из термопластика UL94-V0, устойчивого к возгоранию, со степенью защиты IP20. Устройство оснащено сменными модулями для каждой фазы и механическим индикатором отключения на каждый полюс, что упрощает обслуживание и позволяет своевременно выявлять необходимость замены модулей (DSM10-230 + DSM40G-600). Дополнительно доступна опция дистанционной сигнализации DS12S-230/G с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, офисных и административных зданий
- Защита электрооборудования в сетях с системой заземления TT и TN
- Защита чувствительной электроники: компьютеров, серверов, систем видеонаблюдения, телекоммуникационного оборудования
- Защита систем освещения, отопления, вентиляции и кондиционирования (ОВК)
- Применение в промышленных установках и объектах с повышенными требованиями к надёжности электроснабжения
Ключевые особенности
- Тип УЗИП 2 (или 3) — защита от импульсных перенапряжений средней и высокой энергии
- Схема подключения (1+1), два полюса, конфигурация нейтрали TT-TN
- Сменные модули для каждой фазы (DSM10-230 + DSM40G-600) — простота обслуживания
- Механический индикатор отключения на каждый полюс — визуальный контроль состояния
- Опциональная дистанционная сигнализация (DS12S-230/G) с перекидным контактом
- Комбинированная технология: металлооксидный варистор + газовый разрядник
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд. 4, сертификация EAC
Технические характеристики
- Артикул: 471511
- Производитель: CITEL
- Серия: DS10 (DS12-230/G)
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 230 В AC
- Макс. рабочее напряжение L-N (Uc): 255 В AC
- Временное перенапряжение (UT): 335 В AC (5 сек., выдерживает); 440 В AC (120 мин., отключение); 1200 В / 300 А / 200 мс (N/PE, выдерживает)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный суммарный ток разряда (Imax total): 20 кА
- Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
- Стойкость к перенапряжению IEEE C62.41.1: 10 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Конфигурация подключения: L/N и N/PE
- Режимы защиты: MC / MD
- Уровень защиты (Up L/N): 0,9 кВ
- Уровень защиты (Up N/PE): 1,5 кВ
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Действие защиты: отключение
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: DSM10-230 + DSM40G-600
- Дистанционная сигнализация: опция DS12S-230/G (выход на перекидной контакт)
- Сопряжённые устройства отключения: терморазмыкатель внутренний; УЗО типа 'S' или замедленный; плавкий предохранитель gG — 20 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Сертификация: EAC
