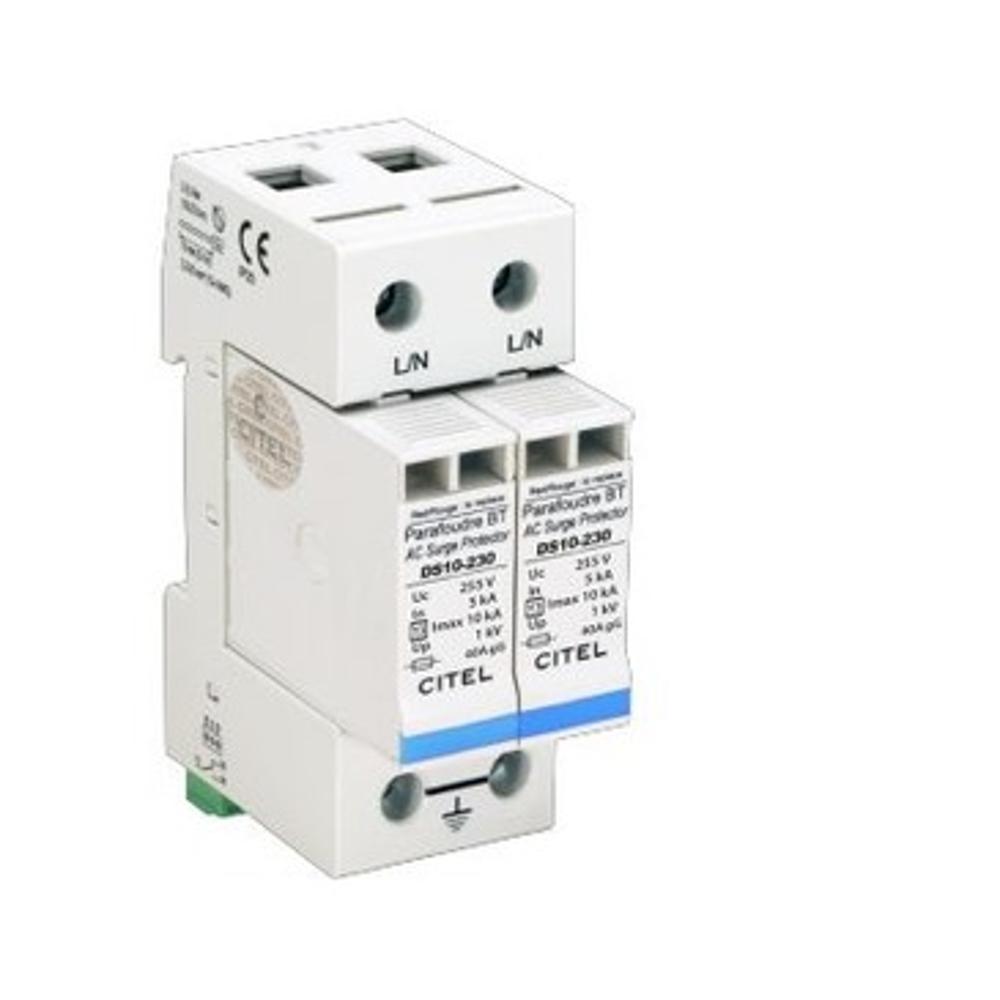

Устройство защиты от импульсных перенапряжений CITEL DS12-230 (артикул 471501) — это однофазный УЗИП типа 2 (или 3), предназначенный для защиты электрооборудования и электронных устройств от опасных импульсных перенапряжений, возникающих в сети переменного тока 230 В. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для оборудования уровня, отводя избыточную энергию разряда на землю, и тем самым предотвращает выход из строя бытовой техники, промышленного оборудования, систем автоматизации, телекоммуникационных и компьютерных устройств.
УЗИП построен на варисторной технологии и выполнен в виде корпуса со сменными модулями, что позволяет быстро восстанавливать работоспособность устройства после срабатывания без демонтажа всего изделия. Устройство работает в однофазных сетях с конфигурацией нейтрали TN и обеспечивает защиту по схемам L/PE и N/PE (режим MC, схема 2+0, два полюса). Подключение к сети осуществляется через винтовые зажимы под провод сечением от 2,5 до 25 мм² либо через шину. Монтаж производится на симметричную DIN-рейку 35 мм по стандарту EN60715. При исчерпании ресурса варисторов срабатывает внутренний терморазмыкатель, отключающий модуль, а состояние индицируется механическим индикатором на каждом полюсе. Для дистанционного контроля предусмотрена опция DS12S-230 с выходом на перекидной контакт. Замена сработавших модулей производится сменным элементом DSM10-230.
Области применения
- Защита вводов однофазных сетей 230 В жилых, офисных и административных зданий
- Защита распределительных щитов и электрооборудования промышленных объектов
- Защита систем автоматизации, телекоммуникационного и компьютерного оборудования
- Защита бытовой техники и электроники от грозовых и коммутационных перенапряжений
- Применение в качестве второго уровня защиты в многоуровневых системах молниезащиты
Ключевые особенности
- Тип 2 (или 3), однофазное исполнение, схема (2+0), 2 полюса
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Внутренний терморазмыкатель и механический индикатор отключения на каждый полюс
- Возможность дистанционной сигнализации отключения (опция DS12S-230)
- Соответствие стандартам IEC 61643-11 / EN 61643-11 / UL1449 изд. 4, сертификация EAC
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии Un: 230 Vac
- Макс. AC рабочее напряжение L-N Uc: 255 Vac
- Временное перенапряжение UT: 335 В AC (выдерживает 5 сек), 440 В AC (отключение при 120 мин)
- Номинальный ток разряда In: 5 кА
- Макс. ток разряда Imax: 10 кА
- Максимальный ток разряда Imax Total: 20 кА
- Испытание комбинированной волной IEC 61643-11 Uoc: 10 кВ
- Стойкость к перенапряжению IEEE C62.41.1: 10 кВ
- Допустимый ток короткого замыкания Isccr: 25000 А
- Уровень защиты Up L/PE и N/PE: 0,9 кВ
- Технология: варистор
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Модуль замены: DSM10-230
- Сопряжённые устройства отключения: предохранитель gG 20 А, УЗО типа «S» или замедленное
