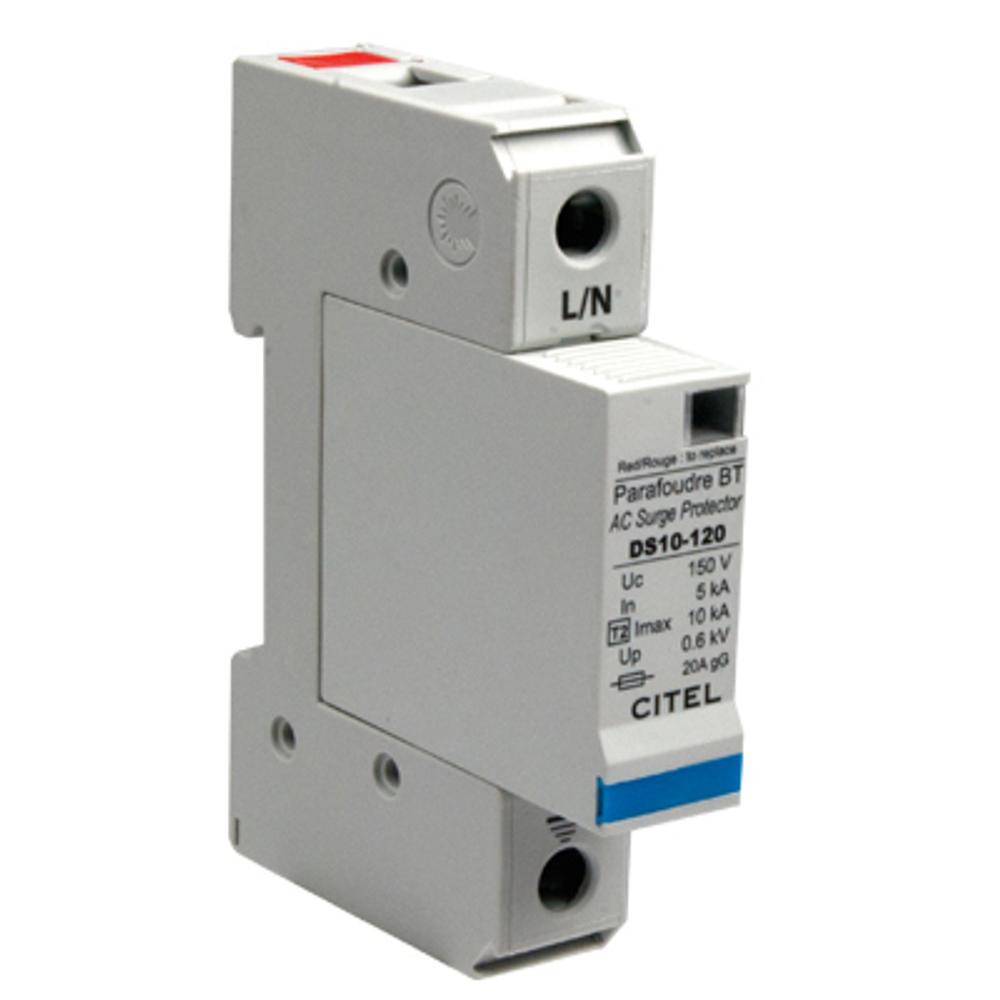

Устройство защиты от импульсных перенапряжений CITEL DS11-120 (артикул 341601) — это однофазный ограничитель импульсных перенапряжений Тип 2 (или 3), предназначенный для защиты электрооборудования и электронных систем от опасных скачков напряжения в сети переменного тока 120/208 В. Устройство устанавливается на вводе питания и обеспечивает надёжное отведение импульсных токов, возникающих при грозовых разрядах или коммутационных процессах в сети, предотвращая повреждение чувствительного оборудования.
В основе работы УЗИП лежит высокоэнергетический варистор (MOV), который мгновенно снижает сопротивление при превышении допустимого напряжения, отводя избыточную энергию на землю. Устройство выполнено в виде вставного модульного блока, устанавливаемого на DIN-рейку 35 мм (EN 60715), что обеспечивает удобство монтажа и замены. Подключение к сети осуществляется через винтовые клеммы сечением 2,5–25 мм² или через шину. УЗИП поддерживает режимы подключения L/N или N/PE и работает как в дифференциальном, так и в общем режиме защиты. Встроенный термопредохранитель и система термического отключения обеспечивают безопасное отсоединение от сети при перегреве, а механический индикатор показывает состояние устройства. Модель совместима с сетями TN и соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 изд.5.
Области применения
- Защита вводных распределительных щитов жилых и коммерческих зданий
- Защита электронного оборудования: компьютеров, серверов, систем видеонаблюдения
- Защита систем автоматизации, телекоммуникаций и промышленной электроники
- Применение в сетях с номинальным напряжением 120/208 В (однофазные сети TN)
- Установка в качестве второй ступени защиты после УЗИП Тип 1
Ключевые особенности
- Сменный модуль для каждой фазы — упрощает обслуживание и замену без демонтажа всего устройства
- Визуальная индикация состояния (механический индикатор отключения)
- Опция дистанционной сигнализации (DS11S-120) с перекидным контактом
- Высокий уровень защиты: Up = 0,6 кВ при In
- Широкий диапазон рабочих температур: от -40 до +85 °C
- Соответствие международным стандартам: EN 61643-11, IEC 61643-11, UL1449 изд.5
Технические характеристики
- Тип УЗИП: Тип 2 (или 3)
- Сеть: 120/208 В, однофазная (TN)
- Номинальное напряжение (Un): 120 В перем. тока
- Максимальное рабочее напряжение (Uc): 150 В перем. тока
- Номинальный разрядный ток (In, 8/20 мкс): 5 кА
- Максимальный разрядный ток (Imax, 8/20 мкс): 10 кА
- Уровень защиты (Up) при In: 0,6 кВ
- Ток утечки на землю (Ipe): < 0,5 мА
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: высокоэнергетический варистор (MOV)
- Способ подключения: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Степень защиты: IP20
- Материал корпуса: термопласт UL94 V-0
- Габариты: см. схему
- Артикул: 341601
