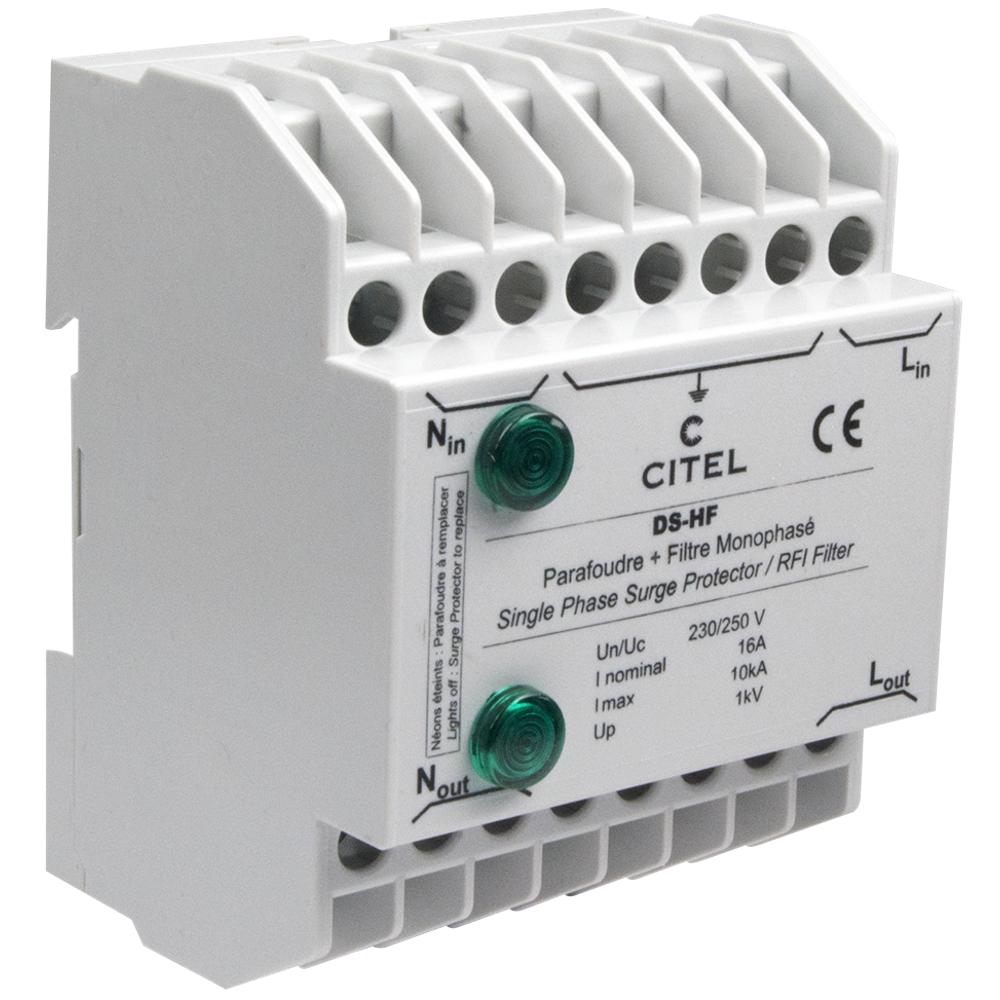

Устройство защиты от импульсных перенапряжений CITEL DS-HF (артикул 77945) — это моноблочный УЗИП типа 2+3 последовательного включения со встроенным высокочастотным (ВЧ) фильтром, предназначенный для комплексной защиты однофазных сетей переменного тока 230 В от грозовых и коммутационных импульсных перенапряжений, а также от высокочастотных помех в диапазоне 0,1–30 МГц. Устройство обеспечивает защиту как в общем (MC), так и в дифференциальном (MD) режиме, эффективно ограничивая перенапряжения между фазой, нейтралью и защитным проводником, и применяется для защиты ответственного электронного и электротехнического оборудования.
В основе работы УЗИП лежит комбинация варисторов (V), специальной газовой трубки (GSG), системы термического отключения (t°) с тепловым предохранителем (Ft) и встроенного RFI-фильтра. При возникновении импульсного перенапряжения устройство быстро ограничивает его до безопасного уровня (Up = 1 кВ в общем режиме и 0,8 кВ в дифференциальном), а ВЧ-фильтр подавляет высокочастотные помехи. Устройство рассчитано на номинальный ток разряда In = 3 кА и максимальный ток разряда Imax = 10 кА, выдерживает испытание комбинированной волной Uoc = 10 кВ по IEC 61643-11 и стойкость к перенапряжению 10 кВ по IEEE C62.41.1. Подключение выполняется последовательно по схеме L/N/PE винтовыми зажимами сечением 0,75–4 мм², максимальный линейный ток составляет 16 А. Устройство совместимо с сетями с конфигурацией нейтрали TT-TN и монтируется на симметричную DIN-рейку 35 мм (EN 60715).
Области применения
- Защита ответственного электронного оборудования (компьютеры, серверы, системы связи) от импульсных перенапряжений и ВЧ-помех
- Оснащение вводно-распределительных устройств (ВРУ) и распределительных щитов однофазных сетей 230 В
- Защита систем автоматизации, контрольно-измерительных приборов и телекоммуникационного оборудования
- Применение в сетях с системами заземления TT и TN
- Защита оборудования в жилых, офисных и промышленных зданиях с повышенными требованиями к качеству электропитания
Ключевые особенности
- Моноблочный УЗИП типа 2+3 последовательного включения со встроенным ВЧ-фильтром (0,1–30 МГц)
- Защита в общем (MC) и дифференциальном (MD) режиме
- Низкий уровень защиты: Up = 1 кВ / 0,8 кВ
- Индикаторы состояния и отключения — светодиодная индикация работы (гашение зелёных светодиодов сигнализирует об отключении)
- Сменные модули в корпусе, внутренний терморазмыкатель
- Соответствие нормам EN 61643-11, IEC 61643-11, UL1449 изд.4, сертификация EAC
Технические характеристики
- Тип УЗИП: 2+3
- Сеть: 230 В однофазный, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение (Uc): 255 Vac
- Макс. линейный ток (IL): 16 А
- Номинальный ток разряда (In): 3 кА
- Макс. ток разряда (Imax): 10 кА
- Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
- ВЧ фильтр: 0,1 – 30 МГц
- Уровень защиты (Up): 1 кВ / 0,8 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение к сети: винтовой зажим 0,75 – 4 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): -40 / +85 °C
- Уровень защиты: IP20
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Артикул: 77945
