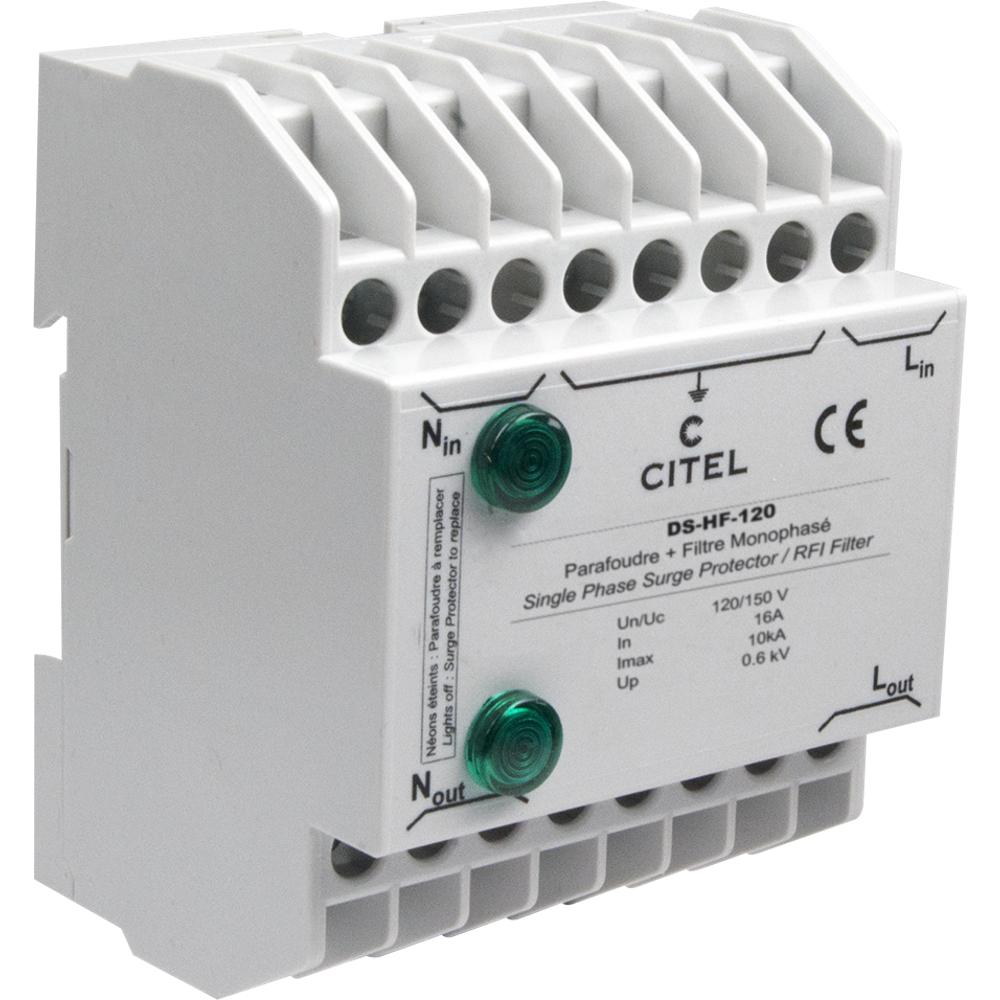

Устройство защиты от импульсных перенапряжений CITEL DS-HF-120 (артикул 77948) — это моноблочный УЗИП типа 2+3 последовательного включения со встроенным высокочастотным (ВЧ) фильтром, предназначенный для комплексной защиты однофазных сетей переменного тока номинальным напряжением 120 В от импульсных перенапряжений и высокочастотных помех. Устройство обеспечивает защиту как в общем (синфазном), так и в дифференциальном режиме, эффективно ограничивая как коммутационные, так и грозовые перенапряжения, а также подавляя электромагнитные помехи в диапазоне от 0,1 до 30 МГц.
Принцип работы устройства основан на комбинации варисторов (V), специальной газовой трубки (GSG) и встроенного RFI-фильтра, дополненных системой термического отключения (t°) с тепловым предохранителем (Ft). При возникновении импульсного перенапряжения устройство ограничивает его до безопасного уровня (Up = 0,6 кВ в общем режиме и 0,5 кВ в дифференциальном режиме), а ВЧ-фильтр одновременно подавляет высокочастотные помехи, защищая чувствительное оборудование. УЗИП рассчитано на номинальный ток разряда In = 3 кА (15 импульсов 8/20 мкс) и максимальный ток разряда Imax = 10 кА, выдерживает испытание комбинированной волной Uoc = 10 кВ по классу III IEC 61643-11 и обладает стойкостью к перенапряжению 10 кВ по IEEE C62.41.1. Устройство подключается последовательно в разрыв линии по схеме L/N/PE, допускает максимальный линейный ток нагрузки IL = 16 А и совместимо с сетями с конфигурацией нейтрали TT-TN. Корпус выполнен из термопластика UL94 V-0 со сменными модулями и устанавливается на симметричную DIN-рейку 35 мм (EN 60715), а встроенные светодиодные индикаторы сигнализируют о состоянии и отключении защиты.
Области применения
- Защита чувствительного электронного и телекоммуникационного оборудования в однофазных сетях 120 В
- Системы с высокими требованиями к качеству питания: серверные, ЦОД, лабораторное и измерительное оборудование
- Промышленная автоматика, системы связи и управления, где критичны ВЧ-помехи и импульсные перенапряжения
- Объекты с воздушным вводом линий связи и питания, подверженные грозовым и коммутационным перенапряжениям
- Установка в распределительных щитах на DIN-рейку в составе многоступенчатой системы защиты
Ключевые особенности
- УЗИП типа 2+3 со встроенным ВЧ-фильтром (0,1–30 МГц) в одном моноблочном корпусе
- Защита в общем и дифференциальном режиме (MC / MD) с низким уровнем защиты Up = 0,6 / 0,5 кВ
- Номинальный ток разряда In = 3 кА, максимальный ток разряда Imax = 10 кА
- Светодиодные индикаторы состояния и отключения сменных модулей
- Соответствие стандартам EN 61643-11, IEC 61643-11 и UL1449 изд.4, сертификация EAC
Технические характеристики
- Тип УЗИП (по IEC): 2+3
- Сеть: 120 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии Un: 120 Vac
- Макс. рабочее напряжение Uc: 150 Vac
- Макс. линейный ток IL: 16 А
- Номинальный ток разряда In (15 × 8/20 мкс): 3 кА
- Макс. ток разряда Imax (8/20 мкс): 10 кА
- Уровень защиты Up (при In): 0,6 кВ / 0,5 кВ
- ВЧ-фильтр: 0,1 – 30 МГц
- Режимы защиты: MC / MD, конфигурация подключения L/N/PE
- Допустимый ток короткого замыкания Isccr: 10 000 А
- Подсоединение: винтовые зажимы 0,75 – 4 мм²; монтаж на DIN-рейку 35 мм (EN 60715)
- Рабочая температура: −40…+85 °C; степень защиты IP20; материал корпуса UL94 V-0
- Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, предохранитель gG 20 А (при необходимости)
