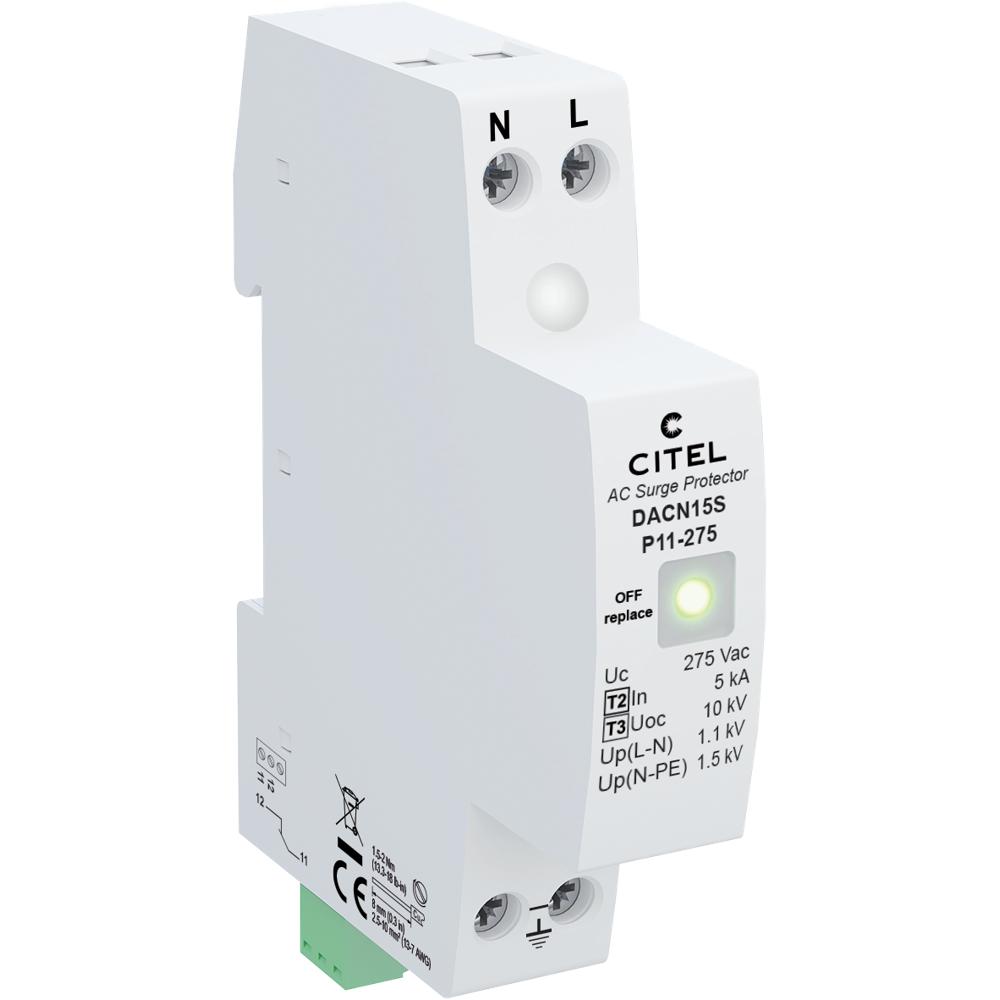

Устройство защиты от импульсных перенапряжений CITEL DACN15S-P11-275 (артикул 70146022) — это компактный однофазный УЗИП типа 2 (или 3), предназначенный для защиты электрооборудования от опасных импульсных перенапряжений в сетях переменного тока 230/400 В. Устройство обеспечивает защиту как в дифференциальном режиме (L/N), так и в общем режиме (N/PE), эффективно ограничивая амплитуду импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в сети. Номинальный ток разряда In составляет 5 кА, максимальный ток разряда Imax — 15 кА, что делает его надёжным барьером для защиты чувствительного оборудования.
В основе работы устройства лежит комбинированная технология: высокоэнергетический металлооксидный варистор (V) и специальная газовая трубка (GSG), дополненные внутренним тепловым предохранителем (Ft) и системой термического отключения (t°). При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию, а газовый разрядник обеспечивает защиту по цепи N/PE. В случае перегрева или выхода из строя компонентов срабатывает система термического отключения, и зелёный светодиодный индикатор гаснет, сигнализируя о необходимости замены модуля. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключается к сети через винтовые зажимы сечением 1,5–10 мм² и совместимо с системами заземления TT и TN. Дополнительно модель DACN15S-P11-275 оснащена выходом на перекидной контакт для дистанционной сигнализации отключения, что позволяет интегрировать УЗИП в системы мониторинга и автоматики.
Области применения
- Защита однофазных сетей 230 В в жилых, офисных и административных зданиях
- Защита распределительных щитов и вводно-распределительных устройств (ВРУ)
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения, телекоммуникационного оборудования
- Защита систем автоматизации, контрольно-измерительных приборов и промышленной электроники
- Применение в качестве второй ступени защиты в каскадных схемах совместно с УЗИП типа 1
Ключевые особенности
- Компактный моноблочный съёмный корпус — удобство монтажа и обслуживания
- Комбинированная технология защиты: варистор + газовый разрядник
- Защита в дифференциальном (L/N) и общем (N/PE) режимах
- Встроенный тепловой предохранитель и система термического отключения
- Светодиодный индикатор состояния и выход на перекидной контакт для дистанционной сигнализации
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Уровень защиты L/N @ In (8/20 мкс): 1,1 кВ
- Уровень защиты N/PE @ In (8/20 мкс): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение к сети: винтовой зажим 1,5–10 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94 V-0
- Вес: 0,093 кг
- Сопряжённый плавкий предохранитель: 20 A min. — 125 A max. (тип gG)
- Сопряжённое УЗО: тип «S» или замедленный
- Артикул: 70146022
