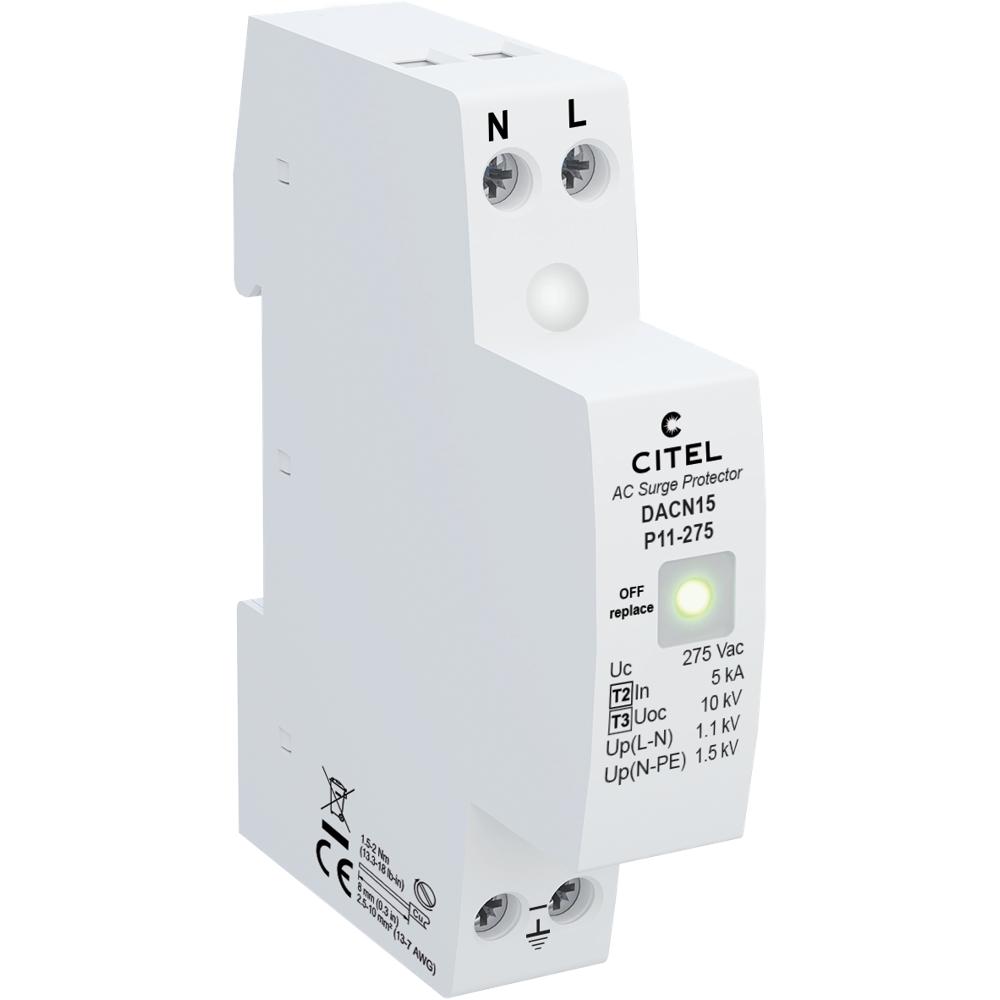

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN15-P11-275 — это компактный однофазный ограничитель перенапряжений типа 2 (или 3), предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов или коммутационных процессов в сети переменного тока 230/400 В. Устройство обеспечивает защиту как в общем (дифференциальном) режиме L/N, так и в режиме N/PE, ограничивая амплитуду импульсных перенапряжений до безопасного для оборудования уровня.
В основе конструкции УЗИП CITEL DACN15-P11-275 используется комбинированная технология: высокоэнергетический металлооксидный варистор (V) и специальная газовая трубка (GSG), дополненные тепловым предохранителем (Ft) и системой термического отключения (t°). Устройство выполнено в виде одноблочного съёмного корпуса, устанавливаемого на симметричную DIN-рейку 35 мм (EN 60715), что обеспечивает удобство монтажа и обслуживания. Подключение к сети осуществляется через винтовые зажимы, рассчитанные на проводники сечением от 1,5 до 10 мм². УЗИП совместимо с сетями с конфигурацией нейтрали TT-TN и предназначено для работы в широком диапазоне температур от -40 до +85°C. Визуальный контроль состояния обеспечивается индикатором отключения — при срабатывании защиты зелёный светодиод гаснет. Для дистанционной сигнализации предусмотрена опция DACN15S-P11-275 с выходом на перекидной контакт. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4.
Области применения
- Защита электрооборудования в жилых и административных зданиях от грозовых и коммутационных перенапряжений
- Защита распределительных щитов и вводно-распределительных устройств в сетях 230/400 В
- Защита чувствительного электронного оборудования (компьютеры, системы связи, автоматика) от импульсных помех
- Применение в промышленных и коммерческих электроустановках с конфигурацией нейтрали TT-TN
- Использование в качестве второй ступени защиты в системах молниезащиты зданий и сооружений
Ключевые особенности
- Компактный однофазный моноблочный корпус со сменными модулями
- Комбинированная технология защиты: металлооксидный варистор + газовый разрядник
- Защита в общем и дифференциальном режимах (L/N и N/PE)
- Визуальная индикация состояния (зелёный светодиод) и возможность дистанционной сигнализации
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Уровень защиты L/N @ In (8/20µs): 1,1 кВ
- Уровень защиты N/PE @ In (8/20µs): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение к сети: винтовые зажимы 1,5–10 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0, степень защиты IP20
- Рабочая температура: -40…+85 °C
- Вес: 0,090 кг
- Сопряжённые устройства отключения: плавкий предохранитель 20 A min. — 125 A max. (тип gG), УЗО типа «S» или замедленное
- Артикул: 70146021
