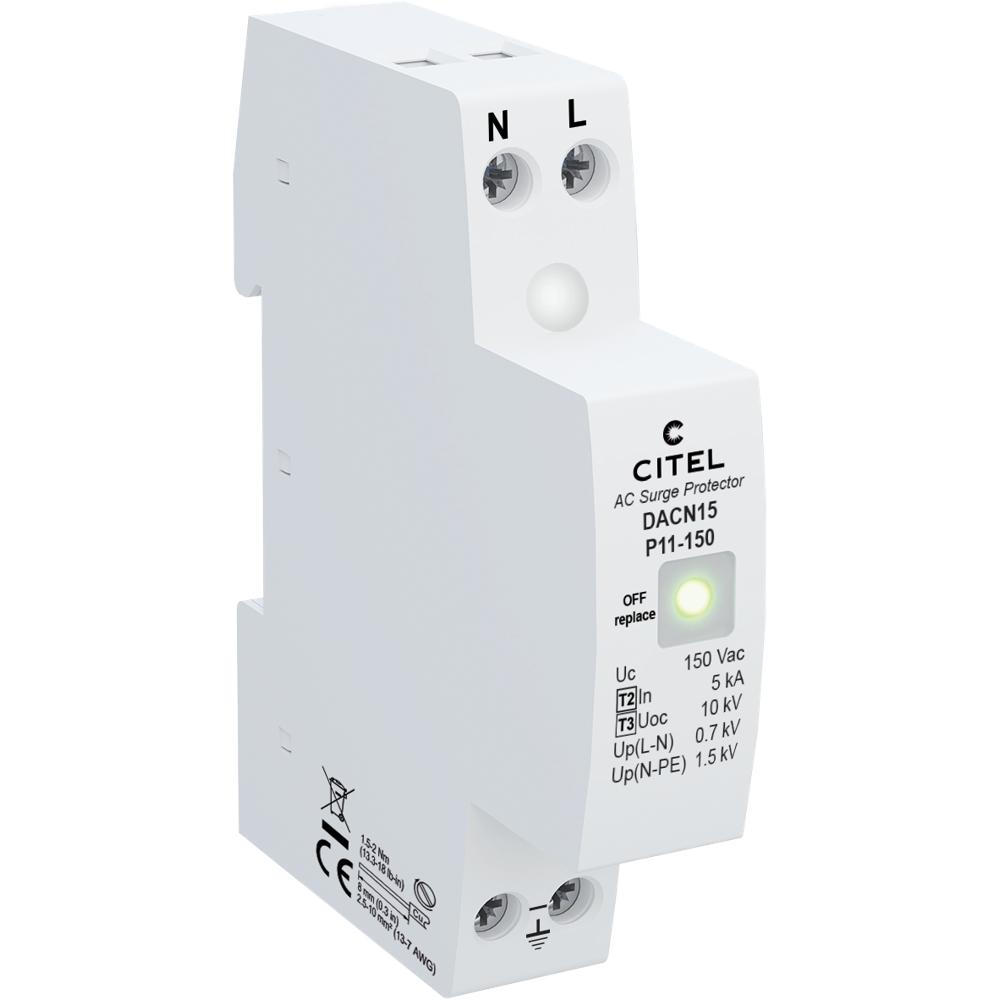

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN15-P11-150 (артикул 70146011) представляет собой компактный однофазный ограничитель перенапряжений типа 2 (или 3) для сетей переменного тока 120/208 В. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети. УЗИП обеспечивает защиту как в дифференциальном режиме (L/N), так и в общем режиме (N/PE), отводя избыточную энергию импульса на землю и ограничивая напряжение до безопасного для подключённого оборудования уровня.
В основе конструкции лежит комбинированная технология: высокоэнергетический металлооксидный варистор (V) в сочетании со специальной газовой трубкой (GSG), что обеспечивает эффективное ограничение перенапряжений в обоих режимах защиты. Устройство выполнено в моноблочном съёмном корпусе из термопластика UL94 V-0 и устанавливается на симметричную DIN-рейку 35 мм (EN 60715). Подключение к сети осуществляется винтовыми зажимами с сечением проводников от 1,5 до 10 мм². УЗИП совместим с сетями с конфигурацией нейтрали TT-TN и соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4. При исчерпании ресурса защиты срабатывает встроенный терморазмыкатель, а состояние устройства отображается индикатором — зелёный светодиод гаснет при отключении. Для дистанционного контроля доступна опция DACN15S-P11-150 с выходом на перекидной контакт.
Области применения
- Защита электрооборудования в жилых и административных зданиях от импульсных перенапряжений
- Установка во вводных распределительных щитах однофазных сетей 120/208 В
- Защита чувствительной электроники, систем автоматизации и телекоммуникационного оборудования
- Применение в промышленных и коммерческих электроустановках с сетями TT-TN
- Вторая ступень защиты в многоступенчатых системах молниезащиты и защиты от перенапряжений
Ключевые особенности
- Компактный однофазный моноблочный корпус со сменными модулями
- Комбинированная технология: варистор + газовый разрядник
- Защита в дифференциальном (L/N) и общем (N/PE) режимах
- Встроенный терморазмыкатель и светодиодный индикатор отключения
- Возможность дистанционной сигнализации (опция с перекидным контактом)
- Соответствие международным стандартам IEC/EN 61643-11 и UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120/208 В, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 150 Vac
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Режимы защиты: L/N и N/PE
- Уровень защиты L/N @ In (8/20 мкс): 0,7 кВ
- Уровень защиты N/PE @ In (8/20 мкс): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовой зажим 1,5–10 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: зелёный светодиод (гаснет при отключении)
- Сопряжённый плавкий предохранитель: 20 A min. — 125 A max., тип gG
- Вес: 0,090 кг
- Артикул: 70146011
