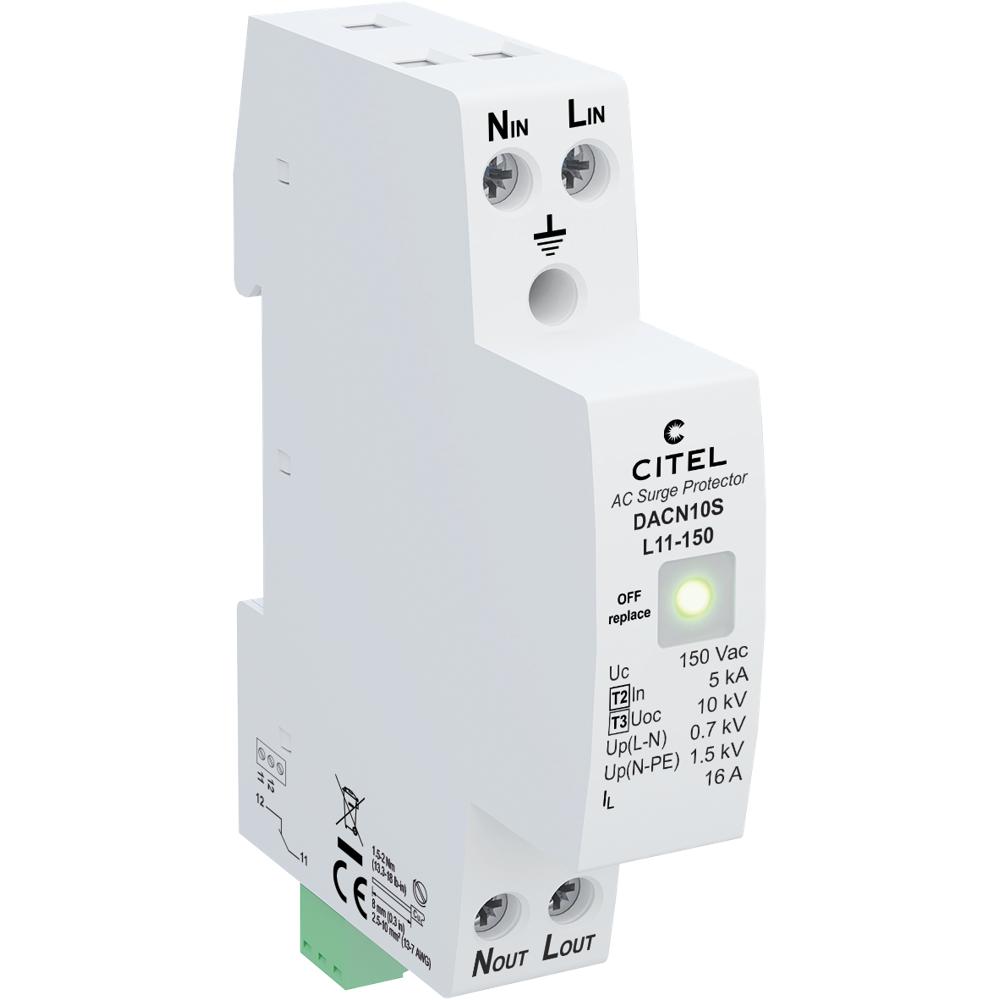

Устройство защиты от импульсных перенапряжений CITEL DACN10S-L11-150 (артикул 70112012) — это компактный однофазный моноблочный УЗИП типа 2+3, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений и грозовых разрядов в сетях 120 В. Устройство обеспечивает надёжное ограничение перенапряжений на уровне 0,7 кВ (L/N) и 1,5 кВ (N/PE), защищая чувствительную электронику, бытовую технику и промышленное оборудование от выхода из строя.
УЗИП DACN10S-L11-150 построен на базе высокоэнергетического варистора (V) и специальной газовой трубки (GSG), которые обеспечивают эффективное рассеивание энергии импульсных перенапряжений. Устройство оснащено встроенным терморазмыкателем (t°) и тепловым предохранителем (Ft) для безопасного отключения при перегреве. При срабатывании защиты происходит автоматическое отключение и отсоединение от линии переменного тока, что предотвращает повреждение оборудования. Индикация состояния осуществляется посредством зелёного светодиода (LED), который гаснет при отключении. Устройство имеет выход на перекидной контакт для дистанционной сигнализации, что позволяет интегрировать его в системы мониторинга. Подключение выполняется через винтовые зажимы сечением 1,5–10 мм², монтаж — на симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями типа TT-TN и требует установки УЗО типа «S» или замедленного действия, а также плавкого предохранителя типа gG на 25 А.
Области применения
- Защита однофазных сетей 120 В в жилых и коммерческих зданиях
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения
- Защита бытовой техники и систем «умный дом» от грозовых и коммутационных перенапряжений
- Применение в распределительных щитах и шкафах автоматики
- Использование в системах электроснабжения с заземлением TT и TN
Ключевые особенности
- Компактный моноблочный корпус, экономия места в щите
- Тип 2+3 по классификации IEC/EN 61643-11
- Встроенная система термического отключения и тепловой предохранитель
- Светодиодная индикация состояния и дистанционная сигнализация
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2+3
- Сеть: 120 В однофазный, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 150 Vac
- Макс. линейный ток (IL): 16 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Уровень защиты L/N @ In (8/20µs): 0,7 кВ
- Уровень защиты N/PE @ In (8/20µs): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подключение: винтовые зажимы 1,5–10 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Вес: 0,092 кг
