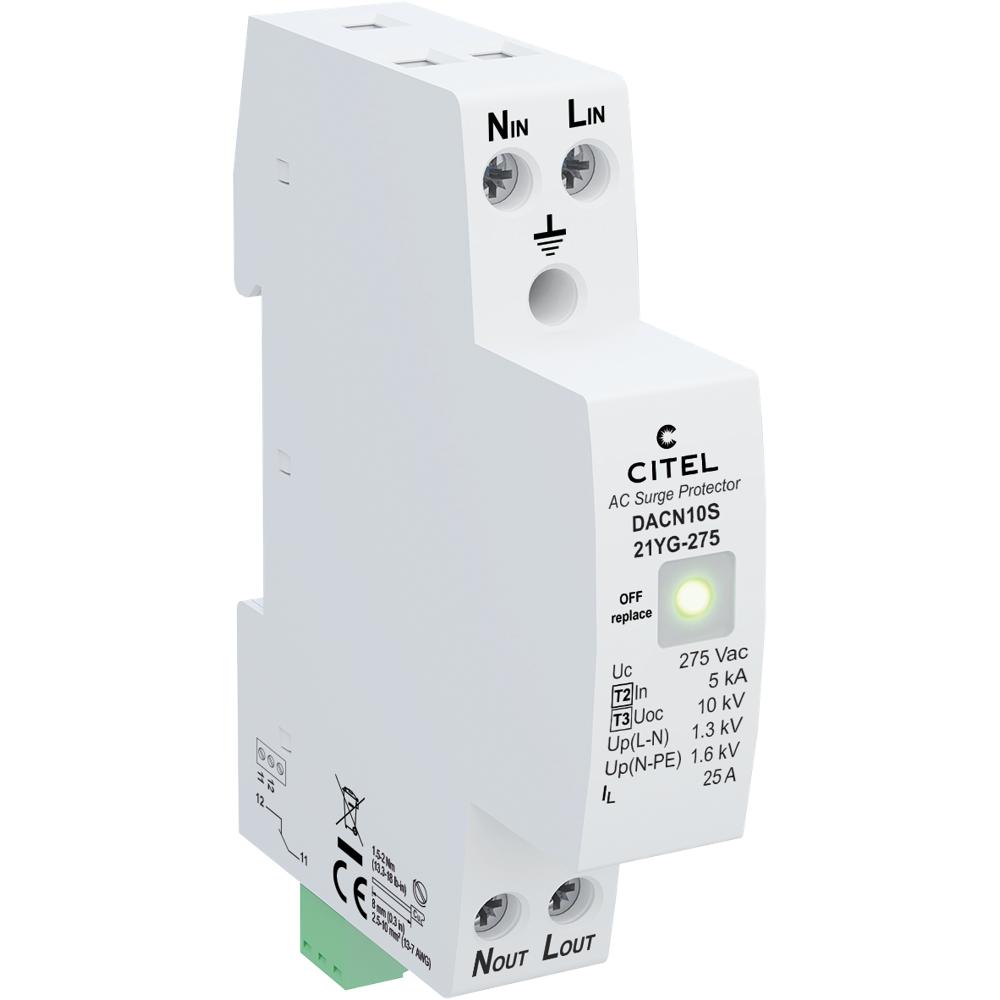

Устройство защиты от импульсных перенапряжений CITEL DACN10S-21YG-275 (артикул 70114022) — это компактный однофазный УЗИП моноблочного исполнения, предназначенный для защиты электрооборудования и проводки от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети 230 В. Устройство относится к типу 2+3 и сочетает в себе функции защиты от волн большой энергии и от высокочастотных помех, обеспечивая надёжное ограничение напряжения на уровне, безопасном для подключённой техники. Прибор выполнен в виде единого неразборного модуля, что упрощает монтаж и обслуживание.
В основе работы УЗИП лежит комбинация высокоэнергетического варистора (V) и специальной газовой трубки (GSG), дополненных системой термического отключения (t°) и тепловым предохранителем (Ft). Устройство работает как в общем, так и в дифференциальном режиме, ограничивая перенапряжения между фазой и нейтралью (L/N), нейтралью и землёй (N/PE), а также между фазой и землёй (L/PE). Подключение возможно как последовательным, так и параллельным способом, что делает DACN10S-21YG-275 универсальным решением для установки в распределительных щитах жилых, офисных и коммерческих объектов. УЗИП совместим с однофазными сетями с системой заземления TN и рассчитан на максимальное рабочее напряжение 275 В переменного тока. Для контроля состояния предусмотрен зелёный светодиодный индикатор и контакт дистанционной сигнализации (NC), позволяющий вывести информацию об отключении защиты на пульт или в систему мониторинга.
Области применения
- Защита бытовой и офисной электроники, компьютеров, серверного оборудования и систем умного дома в однофазных сетях 230 В
- Установка во вводных распределительных щитах квартир, коттеджей, офисов и небольших коммерческих помещений
- Защита систем освещения, кондиционирования, вентиляции и другого инженерного оборудования зданий
- Применение в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе в здание
- Оборудование объектов с системой заземления TN, чувствительных к импульсным помехам и коммутационным перенапряжениям
Ключевые особенности
- Моноблочный УЗИП типа 2+3 с комбинированной защитой на варисторе и газовой трубке
- Номинальный ток разряда In 5 кА и максимальный ток разряда Imax 10 кА
- Работа в общем и дифференциальном режиме с уровнями защиты от 1,3 до 1,6 кВ
- Последовательное или параллельное подключение, монтаж на DIN-рейку 35 мм
- Светодиодный индикатор состояния и контакт дистанционной сигнализации NC
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Макс. линейный ток (IL): 25 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Уровень защиты L/N @ In (8/20 мкс): 1,3 кВ
- Уровень защиты N/PE и L/PE @ In (8/20 мкс): 1,6 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Подсоединение к сети: винтовой зажим 1,5–10 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0, степень защиты IP20
- Рабочая температура: от −40 до +85 °C
- Дистанционная сигнализация: NC-контакт, до 250 В / 0,5 А (AC) или 30 В / 2 А (DC)
- Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, предохранитель gG 25 А
- Вес: 0,088 кг
