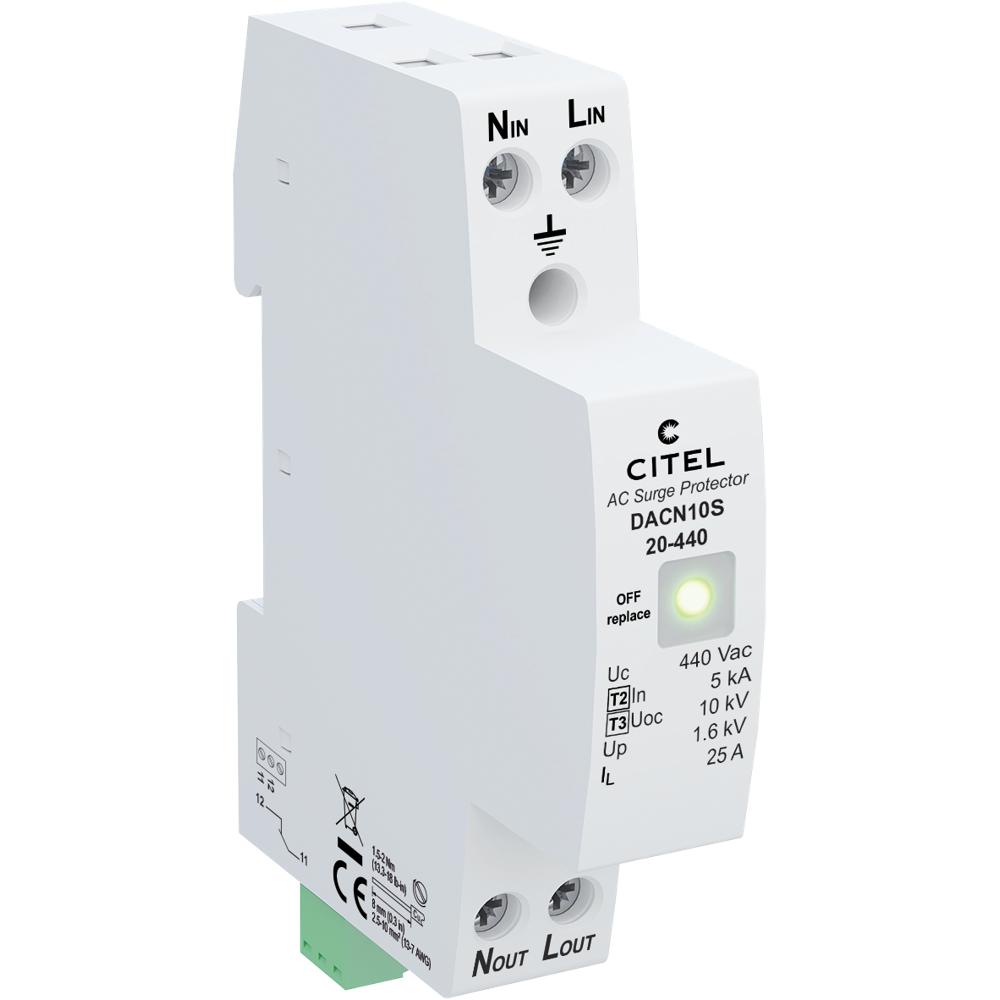

Устройство защиты от импульсных перенапряжений CITEL DACN10S-20-440 (артикул 70113032) — это компактный однофазный моноблочный УЗИП типа 2+3, предназначенный для защиты электрооборудования от импульсных перенапряжений в сетях 230 В переменного тока. Устройство обеспечивает надёжную защиту как в общем (Common), так и в дифференциальном (Differential) режиме, ограничивая опасные перенапряжения, возникающие при грозовых разрядах или коммутационных процессах в сети. Благодаря высокоэнергетическому варистору (V) и специальной газовой трубке (GSG) в одном корпусе, УЗИП эффективно отводит импульсные токи и защищает чувствительное оборудование от повреждений.
Устройство работает по принципу ограничения напряжения: при возникновении импульсного перенапряжения варистор и газовая трубка быстро срабатывают, отводя избыточную энергию на землю и ограничивая напряжение на защищаемом оборудовании до безопасного уровня. УЗИП подключается последовательно или параллельно в однофазную сеть с конфигурацией нейтрали IT-TN и совместим с сетями 230 В. Моноблочная конструкция упрощает монтаж на симметричную DIN-рейку 35 мм (EN 60715), а винтовые зажимы обеспечивают надёжное подключение проводников сечением от 1.5 до 10 мм². Встроенный тепловой предохранитель (Ft) и система термического отключения (t°) гарантируют безопасность при перегреве, а зелёный светодиодный индикатор сигнализирует о рабочем состоянии устройства. При отключении защиты предусмотрен дистанционный сигнальный контакт NC для интеграции в системы мониторинга.
Области применения
- Защита однофазных распределительных щитов и вводов в жилых, офисных и промышленных зданиях
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем связи и управления
- Защита бытовой и офисной техники от грозовых и коммутационных перенапряжений
- Применение в системах автоматизации и телемеханики, где требуется надёжная защита от импульсных помех
- Использование в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе
Ключевые особенности
- Моноблочная конструкция типа 2+3 с высокоэнергетическим варистором и газовой трубкой
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 10 кА
- Защита в общем и дифференциальном режиме, уровень защиты Up = 1.6 кВ
- Встроенный тепловой предохранитель и система термического отключения
- Светодиодный индикатор состояния и дистанционная сигнализация отключения (NC контакт)
- Компактный корпус из термопластика UL94 V-0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазный, конфигурация нейтрали IT-TN
- Макс. AC рабочее напряжение (Uc): 440 В
- Макс. линейный ток (IL): 25 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный ток разряда (Imax Total): 20 кА
- Уровень защиты N/PE и L/PE @ In (8/20 мкс): 1.6 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Подсоединение: винтовые зажимы 1.5–10 мм²
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20, вес: 0.092 кг
- Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 изд.4
