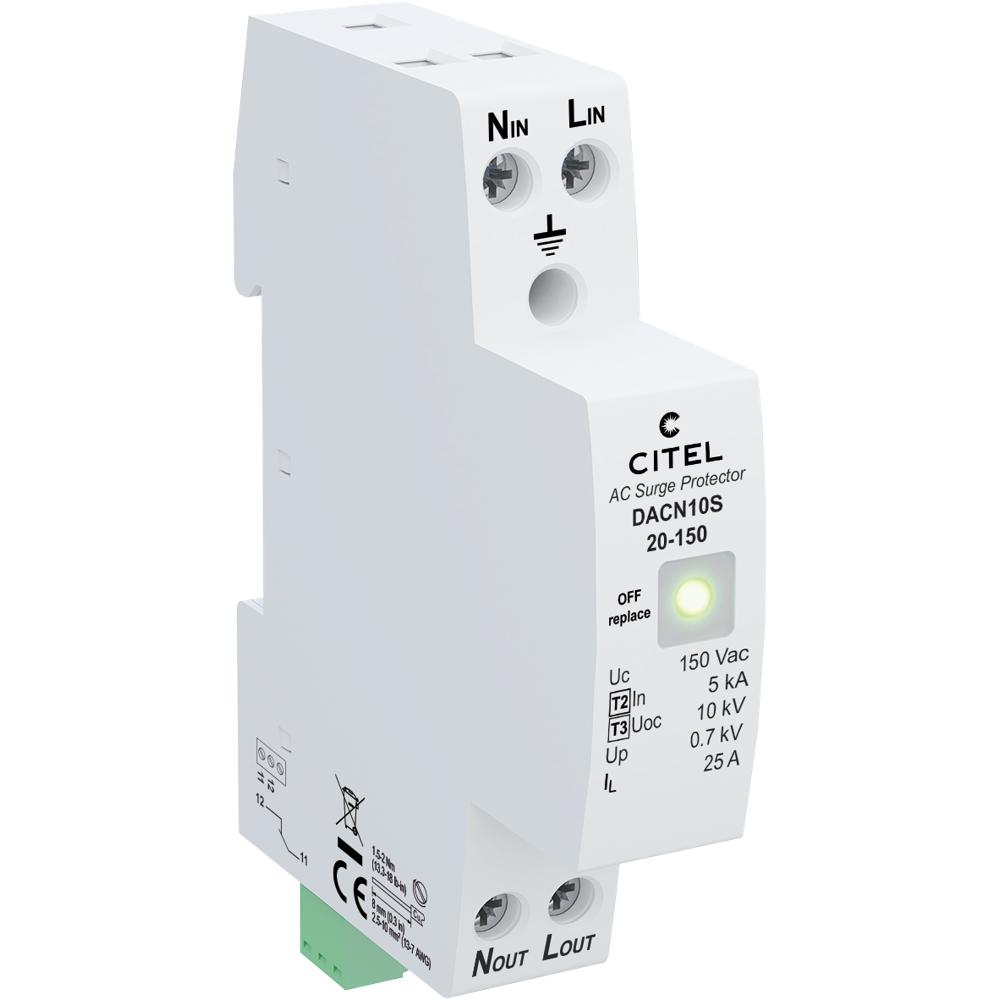

Устройство защиты от импульсных перенапряжений CITEL DACN10S-20-150 (артикул 70113012) — это компактный моноблочный УЗИП типа 2+3, предназначенный для защиты однофазных сетей 120/230 В от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования путём ограничения амплитуды опасных импульсов напряжения и отвода избыточной энергии на землю. Применяется как в общем, так и в дифференциальном режиме защиты, что делает его универсальным решением для широкого спектра задач.
В основе работы УЗИП лежит комбинация высокоэнергетического варистора (V) и специальной газовой трубки (GSG), дополненных системой термического отключения (t°) с внутренним терморазмыкателем и тепловым предохранителем (Ft). При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, ограничивая напряжение до безопасного уровня, а газовая трубка обеспечивает дополнительный путь отвода тока. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети через винтовые зажимы сечением 1,5–10 мм². Подключение возможно как последовательным, так и параллельным способом. УЗИП совместим с сетями конфигурации TN и рассчитан на максимальное рабочее напряжение 150 В AC. Для дистанционного контроля состояния предусмотрен выход на нормально замкнутый контакт (NC), позволяющий интегрировать устройство в системы мониторинга.
Области применения
- Защита однофазных распределительных щитов и вводно-распределительных устройств в жилых, офисных и коммерческих зданиях
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения, телекоммуникационных устройств
- Защита систем автоматизации, контрольно-измерительных приборов и промышленной электроники
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 на вводе
- Защита осветительного оборудования, систем отопления, вентиляции и кондиционирования
Ключевые особенности
- Моноблочная конструкция типа 2+3 — не требует дополнительных модулей
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 10 кА
- Общий и дифференциальный режим защиты в одном устройстве
- Возможность последовательного или параллельного подключения
- Встроенный светодиодный индикатор отключения (зелёный светодиод гаснет при срабатывании)
- Дистанционная сигнализация отключения через нормально замкнутый контакт (NC)
- Компактный корпус из термопластика UL94 V-0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120 В однофазный, конфигурация нейтрали TN
- Макс. AC рабочее напряжение (Uc): 150 В AC
- Макс. линейный ток (IL): 25 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный общий ток разряда (Imax Total): 20 кА
- Уровень защиты N/PE и L/PE @ In (8/20 мкс): 0,7 кВ
- Испытание комбинированной волной (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Временное перенапряжение (UT): 335 В AC (5 сек), 230 В AC (120 мин), 1200 В/300 А/200 мс (N/PE)
- Подсоединение: винтовые зажимы 1,5–10 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Сопряжённые устройства: УЗО типа «S» или замедленный, плавкий предохранитель gG 25 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Вес: 0,0917 кг
