Устройство защиты от импульсных перенапряжений CITEL DACN10S-11-275 — это компактное и экономичное решение для защиты однофазной сети 230 В от разрушительных последствий грозовых и коммутационных перенапряжений. Данный моноблочный УЗИП совмещает в себе функции устройств Типа 2 и Типа 3, обеспечивая надежную вторичную и тонкую защиту чувствительного электронного оборудования. Он эффективно отводит импульсные токи, ограничивая опасное для приборов напряжение до безопасного уровня, и оснащен системой индикации состояния.

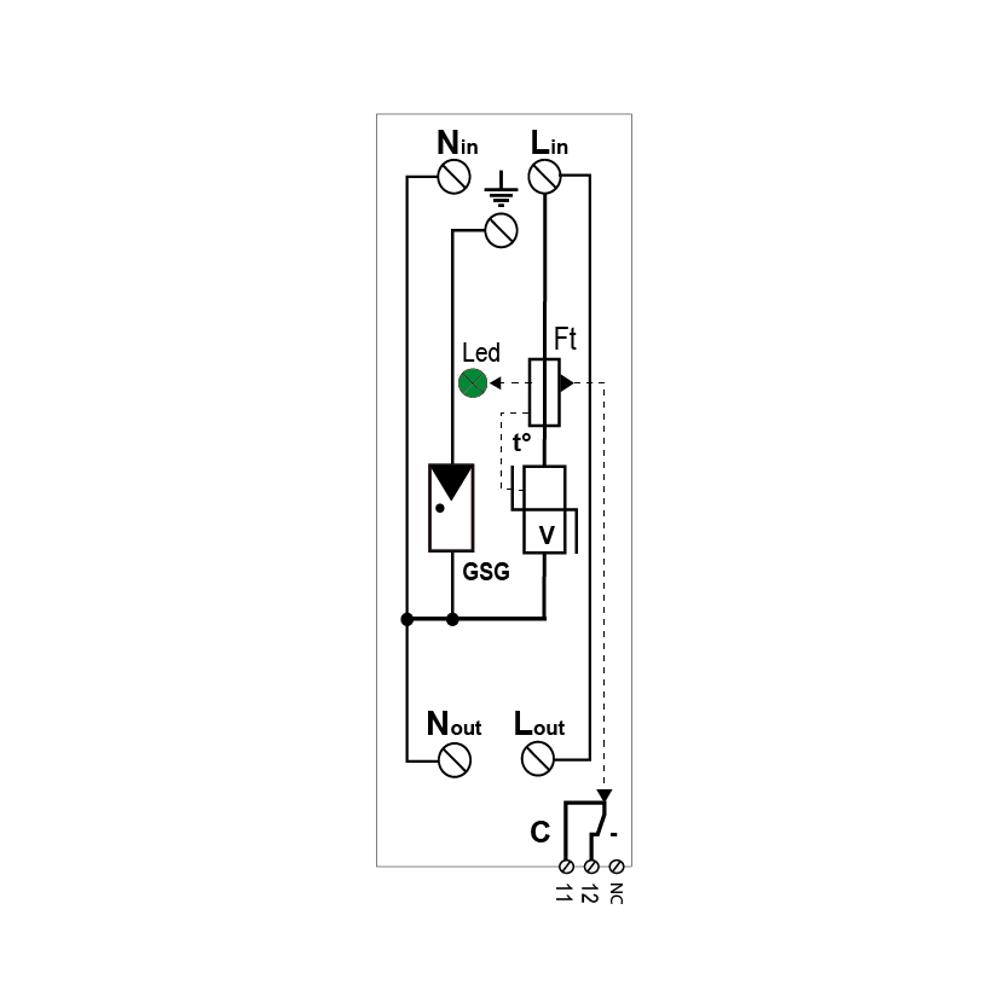

Устройство построено на основе высокоэнергетического варистора (V) и специальной газовой разрядной трубки (GSG), что обеспечивает защиту как в дифференциальном (между фазой и нейтралью), так и в общем (между нейтралью и землей) режимах. Оно предназначено для монтажа в распределительных щитах на DIN-рейку 35 мм в сетях с конфигурацией нейтрали TT и TN. УЗИП может подключаться как последовательно, так и параллельно в защищаемой цепи. Для безопасной эксплуатации устройство оснащено внутренним тепловым расцепителем и совместимо с внешними устройствами отключения: плавкими предохранителями типа gG на 25А и УЗО типа 'S'. Наличие контактов для дистанционной сигнализации позволяет интегрировать его в системы мониторинга.

Области применения

• Защита бытовой и офисной техники в квартирах, домах и административных зданиях.
• Обеспечение безопасности чувствительного электронного оборудования в локальных сетях (POS-терминалы, рабочие станции).
• Установка в распределительные щиты этажного, квартирного или вводно-распределительного устройства (ВРУ).
• Защита систем сигнализации, видеонаблюдения и слаботочных сетей в комбинации с УЗИП более высокого типа.
• Применение в качестве конечной ступени защиты в многоуровневой схеме (каскаде) УЗИП.

Ключевые особенности

• Моноблочная конструкция Типа 2+3: объединяет две ступени защиты в одном компактном корпусе для экономии места.
• Надежная защита: номинальный ток разряда (In) 5 кА и максимальный ток разряда (Imax) 10 кА (суммарный до 20 кА).
• Визуальная и дистанционная индикация: светодиодный индикатор состояния и нормально-замкнутый (NC) контакт для удаленного оповещения об отказе.
• Внутренняя защита от перегрева: оснащен системой термического отключения для предотвращения возгорания при выходе из строя.
• Широкий температурный диапазон: стабильная работа в условиях от -40°C до +85°C.

Технические характеристики

• Артикул производителя: 70111022
• Тип УЗИП по IEC 61643-11: 2 (или 3)
• Номинальное напряжение сети: 230 В, однофазная
• Максимальное длительное рабочее напряжение Uc: 275 В AC
• Максимальный линейный ток IL: 25 А
• Номинальный ток разряда In (8/20 мкс): 5 кА
• Максимальный ток разряда Imax (8/20 мкс): 10 кА
• Уровень защиты Up L/N: ≤ 1.1 кВ
• Уровень защиты Up N/PE: ≤ 1.5 кВ

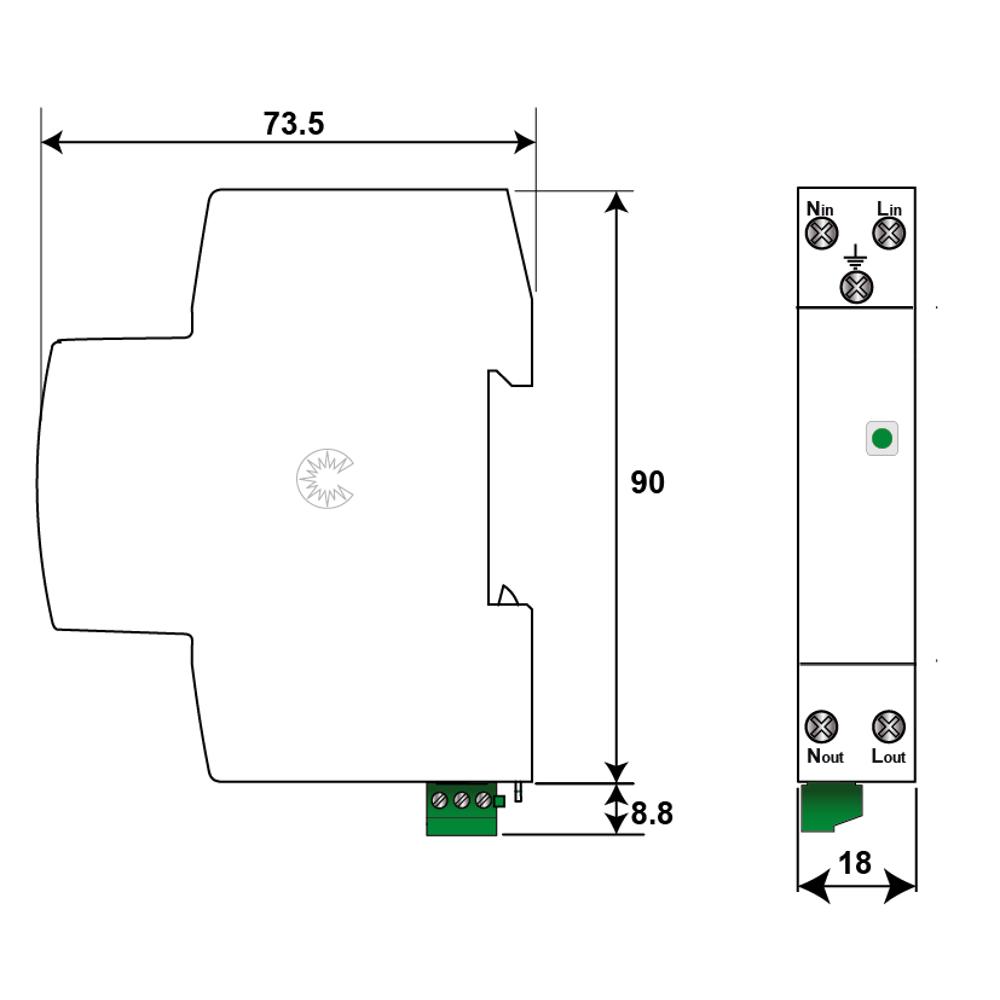

• Способ монтажа: DIN-рейка 35 мм
• Сечение подключаемого провода: 1.5–10 мм²
• Степень защиты корпуса: IP20
• Соответствие стандартам: IEC/EN 61643-11, UL1449 изд.4
