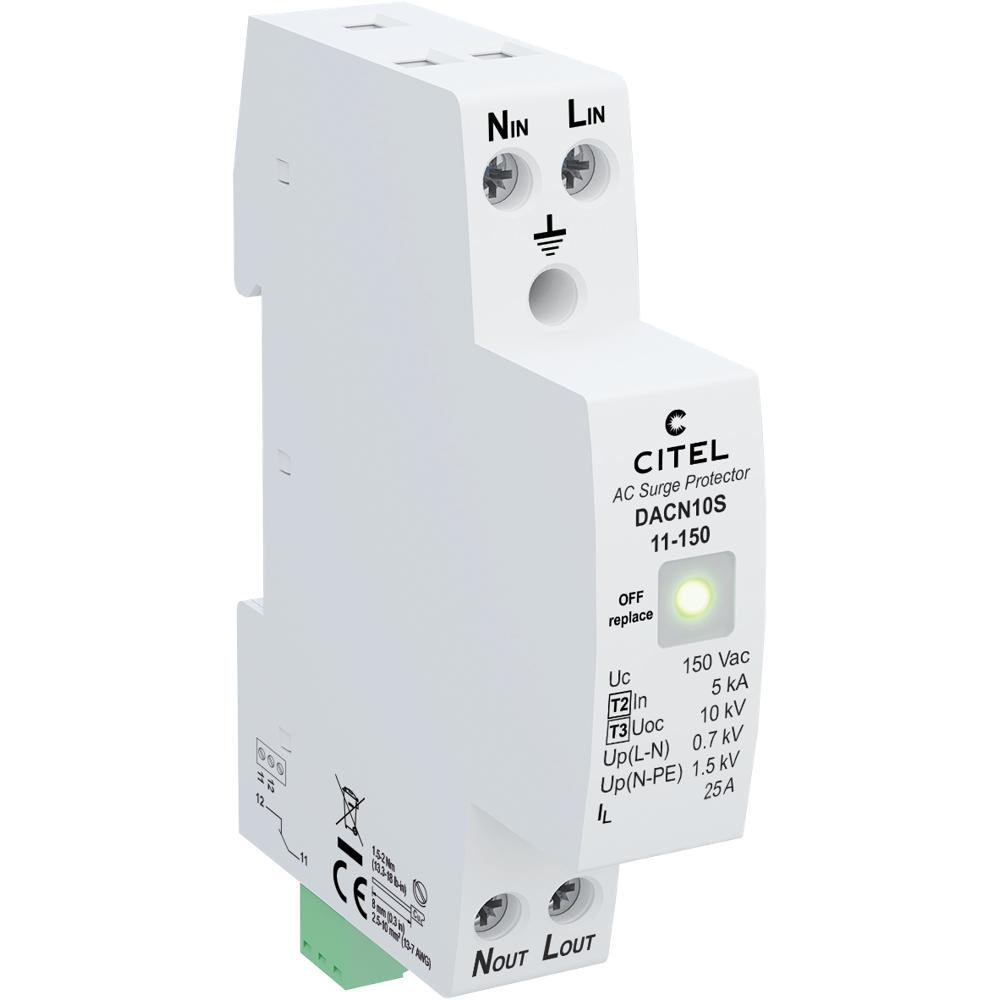

Устройство защиты от импульсных перенапряжений CITEL DACN10S-11-150 (артикул 70111012) — это компактный моноблочный УЗИП типа 2+3, предназначенный для защиты однофазных сетей 120/230 В от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования и электроприборов от опасных скачков напряжения, ограничивая их до безопасного уровня и отводя избыточную энергию в землю.
В основе работы УЗИП лежит комбинация высокоэнергетического варистора (V) и специальной газовой трубки (GSG), что обеспечивает эффективное ограничение перенапряжений как в дифференциальном (L/N), так и в общем (N/PE) режиме. Устройство оснащено встроенным тепловым предохранителем (Ft) и системой термического отключения (t°), которые гарантируют безопасное отключение при перегреве. Индикация состояния осуществляется посредством зелёного светодиода: при выходе из строя светодиод гаснет. УЗИП имеет контакт дистанционной сигнализации (NC) для интеграции в системы мониторинга. Подключение возможно как последовательным, так и параллельным способом, монтаж осуществляется на симметричную DIN-рейку 35 мм. Устройство совместимо с сетями типа TT и TN, а также соответствует требованиям стандартов EN 61643-11, IEC 61643-11 и UL1449 ed.4.
Области применения
- Защита однофазных распределительных щитов и вводов в жилых, офисных и промышленных зданиях
- Оборудование систем связи, телекоммуникаций и передачи данных
- Защита чувствительной электроники: компьютеров, серверов, систем видеонаблюдения
- Оснащение объектов с повышенными требованиями к надёжности электроснабжения (медицинские учреждения, банки, ЦОД)
- Применение в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе
Ключевые особенности
- Экономное решение с моноблочной конструкцией и высокой степенью защиты
- Тип 2+3 по классификации IEC/EN 61643-11, подходит для установки в зоне LPZ 1-2
- Номинальный ток разряда In = 5 кА, максимальный Imax = 10 кА (общий до 20 кА)
- Низкий уровень защиты: Up L/N = 0,7 кВ, Up N/PE = 1,5 кВ
- Встроенная термозащита и светодиодная индикация работоспособности
- Дистанционная сигнализация отключения через нормально замкнутый контакт
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120 В однофазная, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 150 В перем. тока
- Макс. линейный ток (IL): 25 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА (общий 20 кА)
- Уровень защиты L/N @ In (8/20 мкс): 0,7 кВ
- Уровень защиты N/PE @ In (8/20 мкс): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение: винтовые зажимы 1,5–10 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Габариты: см. схему, вес: 0,092 кг
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Артикул: 70111012
