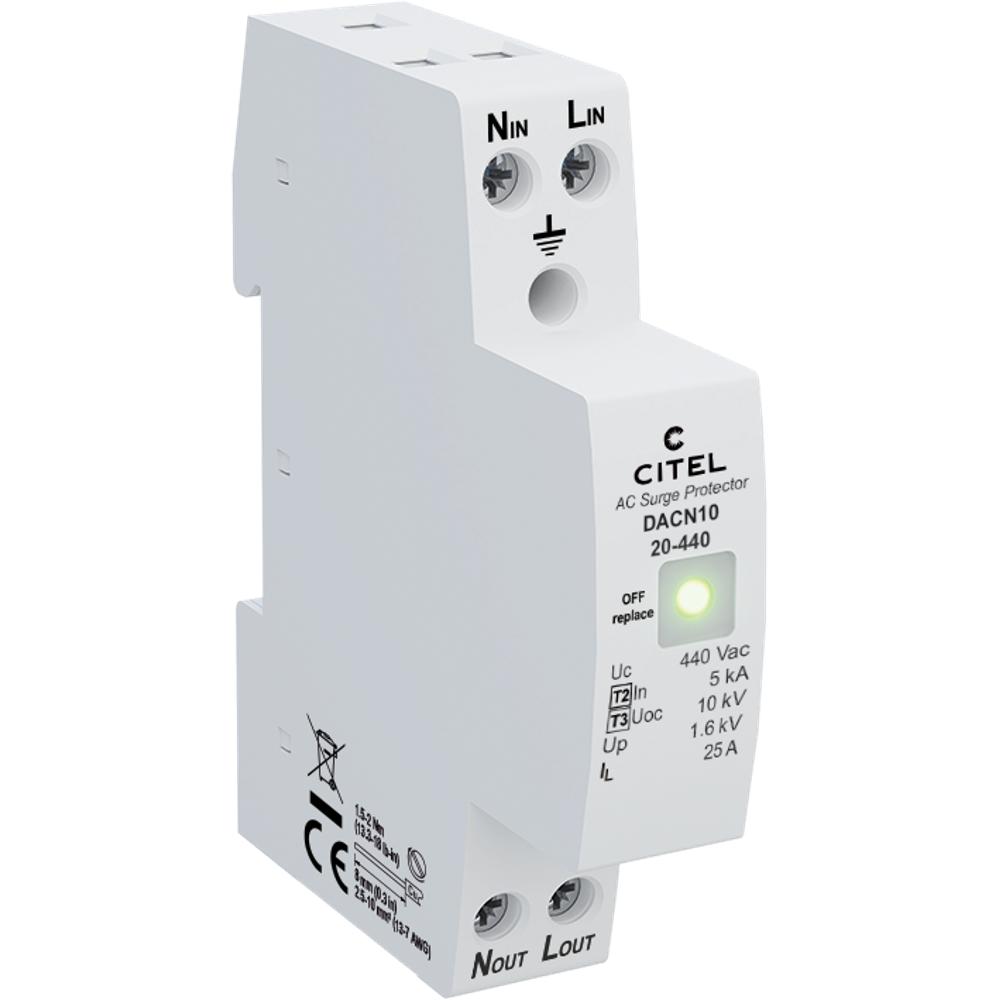

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN10-20-440 — это компактный однофазный ограничитель перенапряжений моноблочного исполнения, предназначенный для защиты электрооборудования и электронных устройств от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство относится к типу 2+3 и способно отводить энергию импульса как при индуктивных наводках от молнии, так и при коммутационных перенапряжениях, обеспечивая надёжную защиту чувствительной нагрузки в жилых, офисных и промышленных электроустановках.
В основе работы УЗИП CITEL DACN10-20-440 лежит высокоэнергетический варистор (V), который при превышении допустимого напряжения мгновенно снижает своё сопротивление и отводит избыточную энергию импульса, ограничивая напряжение до безопасного уровня. Встроенный тепловой предохранитель (Ft) и система термического отключения (MI) обеспечивают безопасное отключение устройства при перегреве или исчерпании ресурса, а индикатор отключения в виде зелёного светодиода сигнализирует о работоспособности. Устройство подключается параллельно или последовательно в однофазную сеть 230 В с конфигурацией нейтрали IT-TN, имеет винтовые зажимы для проводников сечением 1,5–10 мм² и монтируется на симметричную DIN-рейку 35 мм (EN 60715). Для дистанционной сигнализации отключения предусмотрена опция DACN10S-20-440. УЗИП соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.4, что подтверждает его высокое качество и пригодность для применения в ответственных системах электроснабжения.
Области применения
- Защита бытовой и офисной электроники, компьютеров, телекоммуникационного оборудования от импульсных перенапряжений
- Установка во вводно-распределительных устройствах квартир, коттеджей и административных зданий
- Защита систем освещения, автоматики и управления в промышленных и коммерческих объектах
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 на вводе
- Защита оборудования в сетях с системами заземления IT и TN
Ключевые особенности
- Экономное однофазное решение с моноблочной конструкцией типа 2+3
- Номинальный ток разряда In 5 кА и максимальный ток разряда Imax 10 кА
- Общий и дифференциальный режим защиты, последовательное или параллельное соединение
- Встроенный тепловой предохранитель и система термического отключения с индикацией
- Компактный корпус из термопластика UL94 V-0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазный
- Конфигурация нейтрали: IT-TN
- Макс. AC рабочее напряжение (Uc): 440 Vac
- Макс. линейный ток (IL): 25 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный ток разряда (Imax Total): 20 кА
- Уровень защиты N/PE и L/PE @ In (8/20µs): 1,6 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение к сети: винтовой зажим 1,5–10 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Вес: 0,090 кг
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.4
- Артикул: 70113031
