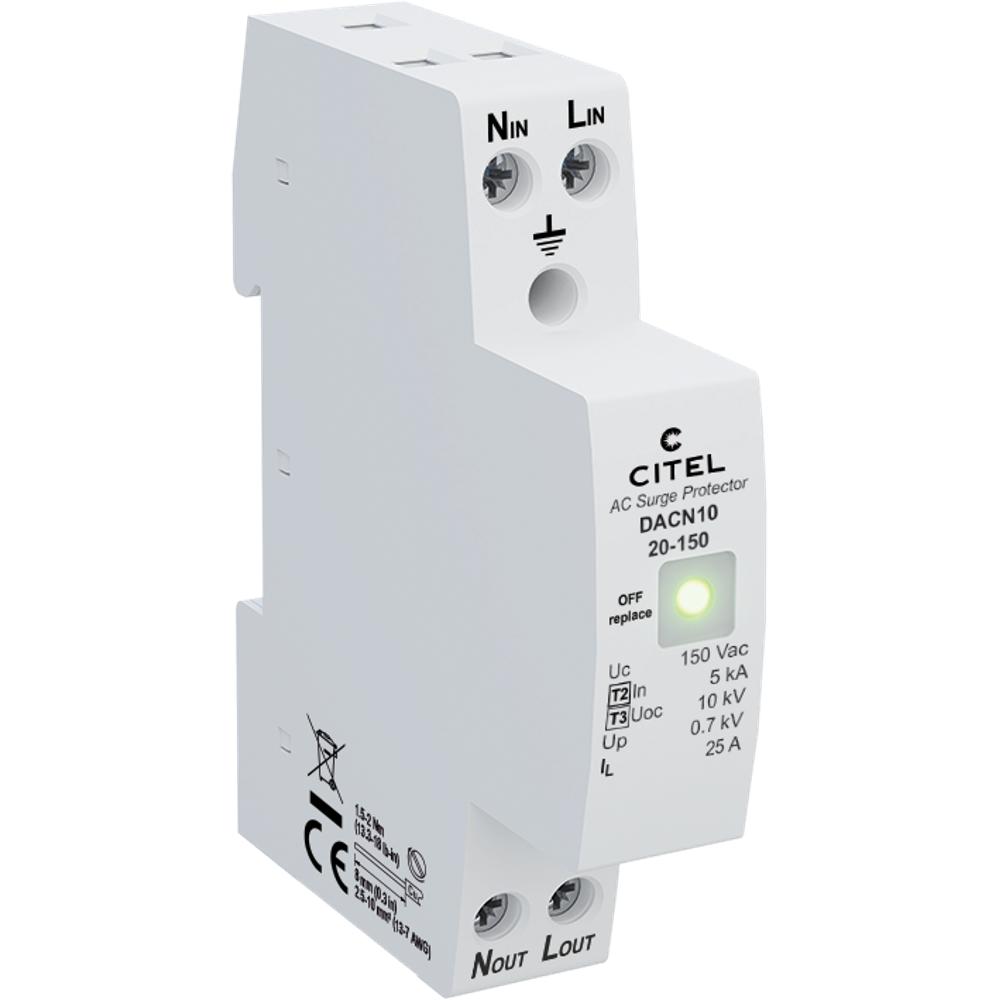

Устройство защиты от импульсных перенапряжений CITEL DACN10-20-150 (артикул 70113011) — это компактный однофазный УЗИП моноблочного исполнения, предназначенный для защиты электрооборудования от импульсных перенапряжений в сетях переменного тока 120/230 В. Устройство относится к типу 2+3 и обеспечивает защиту как в общем, так и в дифференциальном режиме, отводя опасные импульсы между фазой, нейтралью и защитным проводником (PE). Прибор выполнен на варисторной основе и оснащён встроенной системой термического отключения, что гарантирует безопасную и надёжную работу на протяжении всего срока службы.
Принцип работы УЗИП основан на нелинейной вольт-амперной характеристике варистора: при возникновении импульсного перенапряжения сопротивление элемента резко снижается, и избыточная энергия отводится на землю, ограничивая уровень напряжения до безопасной величины (Up = 0,7 кВ). Устройство рассчитано на номинальный ток разряда In = 5 кА и максимальный ток разряда Imax = 10 кА, а также выдерживает испытание комбинированной волной Uoc = 10 кВ по стандарту IEC 61643-11. Подключение возможно как последовательным, так и параллельным способом, что делает УЗИП универсальным решением для различных схем защиты. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN 60715), а присоединение проводников — винтовыми зажимами сечением от 1,5 до 10 мм². Устройство совместимо с сетями типа TN и рекомендуется к установке совместно с УЗО типа «S» или замедленного действия и плавким предохранителем gG на 25 А. Индикация состояния защиты реализована посредством зелёного светодиода: при выходе из строя (срабатывании терморазмыкателя) светодиод гаснет, сигнализируя о необходимости замены модуля. Опционально доступна версия с дистанционной сигнализацией отключения DACN10S-20-150.
Области применения
- Защита бытовой и офисной электроники, компьютеров, телевизоров, аудио- и видеотехники от импульсных перенапряжений
- Защита систем освещения, розеточных групп и распределительных щитов в жилых и коммерческих зданиях
- Защита оборудования автоматизации, контрольно-измерительных приборов и слаботочных систем
- Установка во вводно-распределительных устройствах (ВРУ) и квартирных щитах в качестве второй ступени защиты
- Применение в промышленных и административных объектах с однофазной сетью 120/230 В
Ключевые особенности
- Моноблочная конструкция типа 2+3 с защитой в общем и дифференциальном режиме
- Компактные размеры и простой монтаж на DIN-рейку 35 мм
- Встроенная система термического отключения с визуальной индикацией (зелёный светодиод)
- Высокая энергоёмкость: In = 5 кА, Imax = 10 кА, Imax Total = 20 кА
- Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4
- Возможность последовательного или параллельного подключения
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120 В однофазный, конфигурация нейтрали TN
- Макс. AC рабочее напряжение (Uc): 150 В AC
- Макс. линейный ток (IL): 25 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный ток разряда (Imax Total): 20 кА
- Уровень защиты N/PE и L/PE @ In (8/20 мкс): 0,7 кВ
- Испытание комбинированной волной (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение: винтовые зажимы 1,5–10 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Вес: 0,090 кг
- Сопряжённые устройства: УЗО типа «S» или замедленное, предохранитель gG 25 А
- Артикул: 70113011
