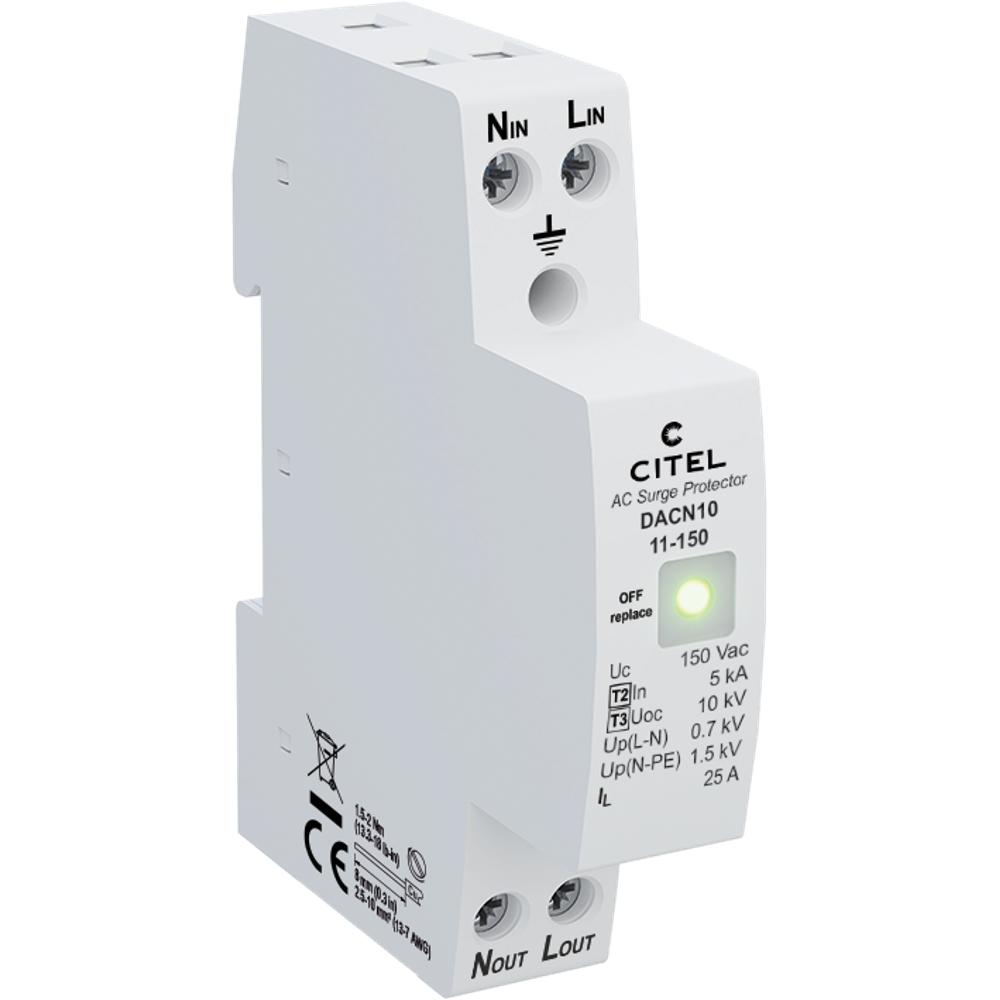

Устройство защиты от импульсных перенапряжений CITEL DACN10-11-150 (артикул 70111011) — это компактный однофазный моноблочный УЗИП, предназначенный для защиты электрооборудования и линий электропитания от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями в сети. Устройство относится к типу 2+3 и обеспечивает надёжную защиту как в общем, так и в дифференциальном режиме, отводя избыточную энергию импульса на землю и ограничивая уровень перенапряжения до безопасных для оборудования значений.
В основе конструкции УЗИП CITEL DACN10-11-150 лежит высокоэнергетический варистор (V) в сочетании со специальной газовой трубкой (GSG), тепловым предохранителем (Ft) и системой термического отключения (t°). При возникновении импульсного перенапряжения варистор резко снижает своё сопротивление, шунтируя опасный импульс, а газовая трубка обеспечивает защиту в режиме N/PE. Встроенный тепловой предохранитель и система термического отключения гарантируют безопасное отключение устройства при перегреве или исчерпании ресурса, а зелёный светодиодный индикатор сигнализирует о работоспособности — при срабатывании защиты светодиод гаснет. Устройство рассчитано на работу в однофазных сетях 120 В с конфигурацией нейтрали TT-TN, допускает последовательное или параллельное подключение и монтируется на симметричную DIN-рейку 35 мм (EN 60715). Подсоединение к сети осуществляется винтовыми зажимами под провод сечением от 1,5 до 10 мм². УЗИП соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, что подтверждает его высокие эксплуатационные и безопасностные характеристики.
Области применения
- Защита однофазных сетей электропитания 120 В жилых, офисных и административных зданий
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем связи и автоматизации
- Установка во вводных распределительных щитах в качестве второй ступени защиты совместно с УЗИП типа 1
- Защита систем с конфигурацией нейтрали TT и TN
- Применение в составе комплексных систем молниезащиты и защиты от импульсных перенапряжений
Ключевые особенности
- Экономное однофазное моноблочное решение типа 2+3
- Номинальный ток разряда In 5 кА, максимальный ток разряда Imax 10 кА
- Защита в общем и дифференциальном режиме
- Возможность последовательного или параллельного соединения
- Встроенный тепловой предохранитель и система термического отключения
- Светодиодный индикатор отключения (зелёный светодиод гаснет при срабатывании)
- Компактный корпус из термопластика UL94 V-0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120 В однофазный
- Конфигурация нейтрали: TT-TN
- Макс. AC рабочее напряжение (Uc): 150 Vac
- Макс. линейный ток (IL): 25 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Максимальный ток разряда (Imax Total): 20 кА
- Уровень защиты L/N @ In (8/20 мкс): 0,7 кВ
- Уровень защиты N/PE @ In (8/20 мкс): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение к сети: винтовой зажим 1,5–10 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Вес: 0,090 кг
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Артикул: 70111011
