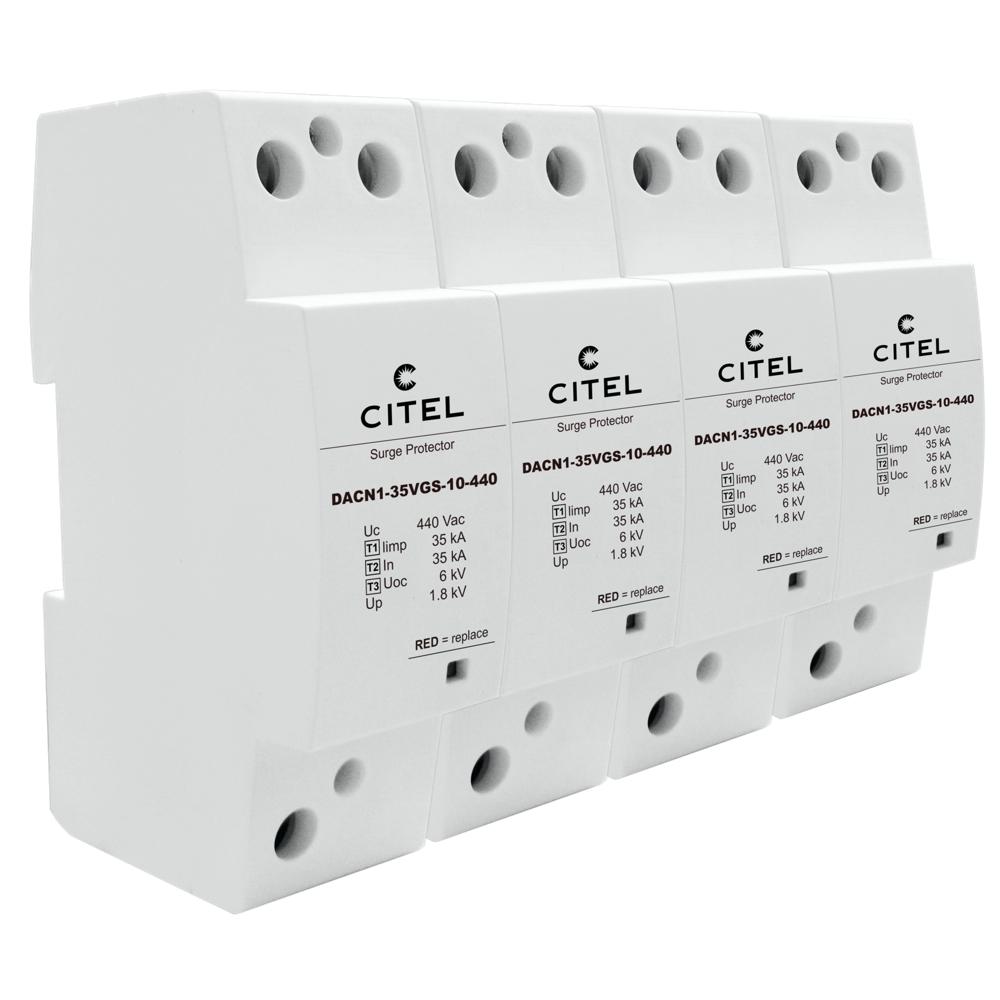

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACN1-35VGS-40-440 (артикул 29324022) предназначено для защиты трёхфазных электрических сетей переменного тока с рабочим напряжением до 440 В от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство обеспечивает комплексную защиту оборудования по схеме 4+0 (три фазы + нейтраль) и относится к комбинированному типу 1+2+3, что позволяет применять его как на вводе в здание, так и непосредственно у защищаемого оборудования.
В основе работы УЗИП лежит фирменная технология VG™ (высокоэнергетический варистор MOV в сочетании со специальной газовой трубкой GSG), которая обеспечивает эффективное ограничение перенапряжений без тока утечки и сопровождающего тока. Устройство рассчитано на импульсный ток Iimp 35 кА при форме волны 10/350 мкс и номинальный ток разряда In 35 кА, что позволяет защищать объекты с высоким уровнем грозовой активности. Каждый полюс оснащён отсоединяемым модулем с механическим индикатором срабатывания и выходом на перекидной контакт для дистанционной сигнализации. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами для проводников сечением 2,5–25 мм². Устройство совместимо с сетями TN-S, TN-C, TT и оптимизировано для работы в условиях временных перенапряжений (TOV), выдерживая 580 В АС в течение 5 секунд и 770 В АС в течение 120 минут.
Области применения
- Защита вводно-распределительных устройств (ВРУ) трёхфазных сетей жилых, офисных и промышленных зданий
- Защита систем электроснабжения объектов с высоким риском прямых ударов молнии (коттеджи, производственные цеха, АЗС)
- Защита ответственного оборудования: серверных, систем связи, АСУ ТП, медицинской и измерительной техники
- Применение в составе многоуровневых систем защиты совместно с УЗИП типа 2 и 3
- Защита цепей питания систем освещения, вентиляции, кондиционирования и другого инженерного оборудования
Ключевые особенности
- Комбинированный тип защиты 1+2+3 — универсальное решение для одного уровня установки
- Технология VG™ (MOV + GSG) — отсутствие тока утечки и сопровождающего тока
- Высокий импульсный ток Iimp 35 кА (10/350 мкс) и номинальный ток разряда In 35 кА
- Отсоединяемый модуль для каждой фазы с механическим индикатором отключения
- Дистанционная сигнализация срабатывания через перекидной контакт
- Оптимизация под временные перенапряжения (TOV) и устойчивость к ним
Технические характеристики
- Тип УЗИП: 1+2+3
- Макс. AC рабочее напряжение (Uc): 440 В AC
- Макс. линейный ток (IL): 100 А
- Временное перенапряжение (UT): 580 В AC (5 сек), 770 В AC (120 мин)
- Рабочий ток (Ipe): отсутствует
- Сопровождающий ток (If): отсутствует
- Номинальный ток разряда (In): 35 кА
- Макс. ток разряда (Imax): 70 кА
- Импульсный ток на полюс (Iimp): 35 кА (10/350 мкс)
- Уровень защиты (Up): 1,8 кВ при In (8/20 мкс) и 6 кВ (1,2/50 мкс)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: VG (MOV + GSG)
- Конфигурация: 1-полюсный модульный корпус, схема 4+0
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс
- Дистанционная сигнализация: перекидной контакт, 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Размеры: 8TE (EN 43880)
- Вес: 1,652 кг
- Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, предохранитель gG 315 А
- Соответствие стандартам: EN 61643-11 / IEC 61643-11
- Сертификация: EAC
- Артикул: 29324022
