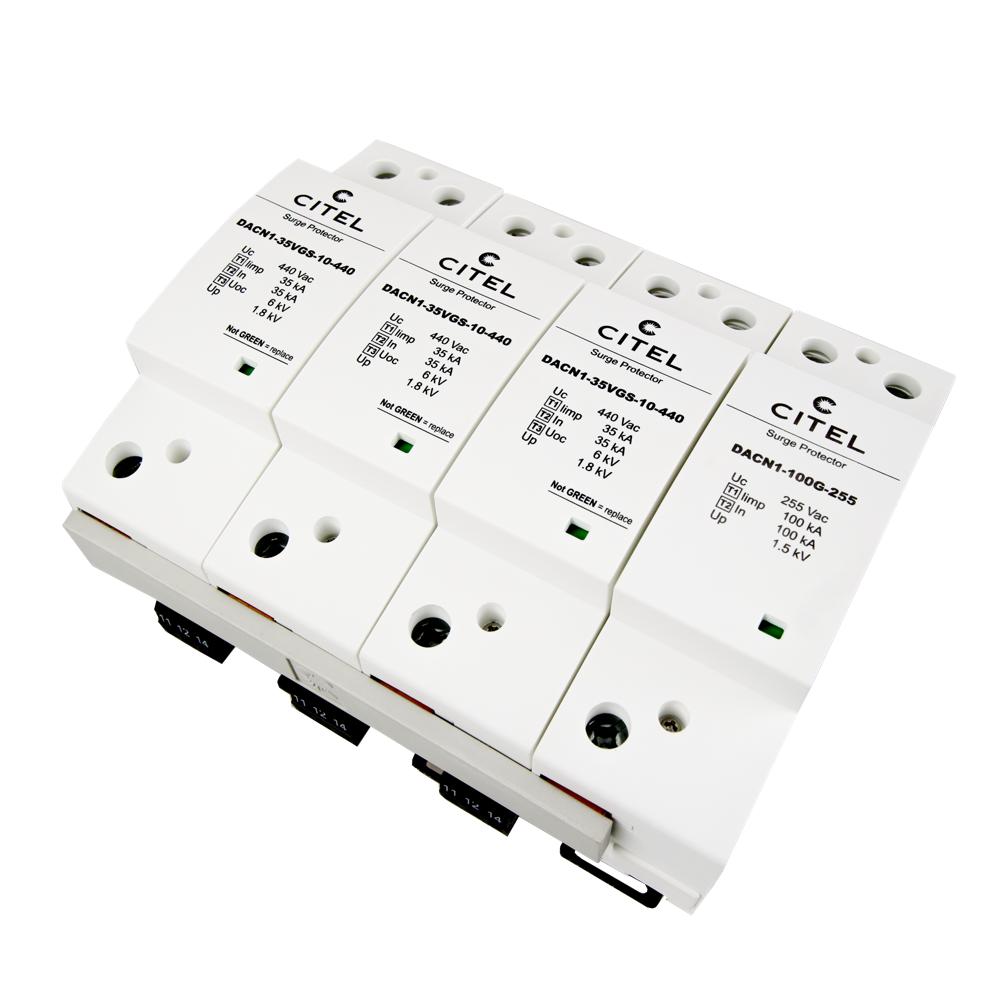

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN1-35VGS-31-440 артикул 29323122 — это высокоэффективное устройство типа 1+2+3, предназначенное для защиты трёхфазных электрических сетей переменного тока с нейтралью (схема 3+1) от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от разрушительного воздействия сверхтоков и перенапряжений, отводя избыточную энергию в заземляющий контур.
В основе работы УЗИП CITEL DACN1-35VGS-31-440 лежит запатентованная технология VG™ (высокоэнергетический варистор в сочетании со специальной газовой трубкой), которая обеспечивает уникальные характеристики по отводу импульсных токов и полностью исключает ток утечки в нормальном режиме работы. Устройство рассчитано на номинальный ток разряда In 35 кА и импульсный ток Iimp 35 кА при форме импульса 10/350 мкс, что позволяет эффективно защищать оборудование даже при прямых ударах молнии. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети посредством винтовых зажимов сечением 2.5–25 мм². Устройство оптимизировано под временные перенапряжения (TOV) и соответствует требованиям стандартов EN 61643-11 и IEC 61643-11, что подтверждает его высокое качество и надёжность. Каждый полюс оснащён отсоединяемым модулем, механическим индикатором отключения и выходом на перекидной контакт для дистанционной сигнализации, что позволяет интегрировать УЗИП в системы мониторинга и автоматики.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) трёхфазных сетей 440 В AC
- Защита ответственного электрооборудования: промышленных станков, серверных, систем связи и телекоммуникаций
- Защита объектов с воздушными линиями электропередачи, подверженных прямым ударам молнии
- Применение в системах гарантированного электроснабжения, больницах, банках, дата-центрах и на производственных объектах
- Использование в качестве первой ступени защиты в многоступенчатых системах молниезащиты и защиты от перенапряжений
Ключевые особенности
- Тип 1+2+3 — универсальное решение для защиты от прямых ударов молнии и коммутационных перенапряжений
- Технология VG™ (MOV + GSG) — высокоэнергетический варистор и специальная газовая трубка
- Отсутствие тока утечки и сопровождающего тока — безопасность и долговечность
- Отсоединяемый модуль для каждой фазы с механическим индикатором отключения
- Дистанционная сигнализация отключения через перекидной контакт
- Оптимизация под временные перенапряжения (TOV) — выдерживает 580 В AC в течение 5 сек и 770 В AC в течение 120 мин
Технические характеристики
- Тип УЗИП: 1+2+3
- Макс. AC рабочее напряжение (Uc): 440 Vac
- Макс. линейный ток (IL): 100 A
- Номинальный ток разряда (In): 35 кА, In (N/PE) — 100 кА
- Макс. ток разряда (Imax): 70 кА
- Импульсный ток на полюс (Iimp): 35 кА, Iimp (N/PE) — 100 кА (10/350 мкс)
- Уровень защиты (Up): 1.8 кВ при In (8/20 мкс) и 6 кВ (1,2/50 мкс)
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Технология: VG (MOV + GSG)
- Конфигурация: 4-полюсный (схема 3+1)
- Подсоединение к сети: винтовые зажимы 2.5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Дистанционная сигнализация: перекидной контакт, макс. 250 В / 0.5 A (AC) или 30 В / 3 A (DC)
- Сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО типа «S» или замедленное, плавкий предохранитель gG — 315 A
- Соответствие стандартам: EN 61643-11 / IEC 61643-11
- Сертификация: EAC
- Артикул: 29323122
