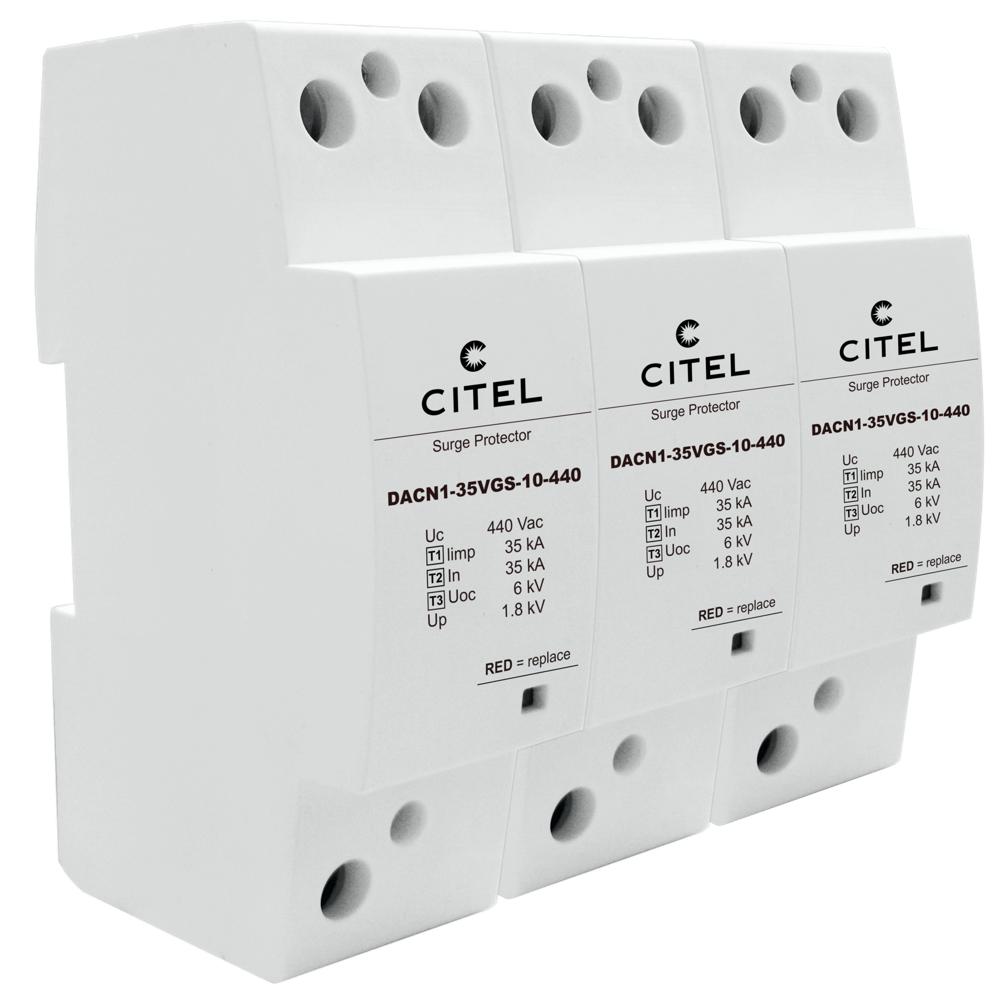

Устройство защиты от импульсных перенапряжений CITEL DACN1-35VGS-30-440 (артикул 29323022) — это высокоэффективный однополюсный УЗИП типа 1+2+3, предназначенный для защиты электрооборудования и систем электроснабжения от прямых ударов молнии и коммутационных перенапряжений. Устройство обеспечивает надежное ограничение опасных импульсных скачков напряжения, предотвращая повреждение чувствительного оборудования и обеспечивая бесперебойную работу электрических сетей переменного тока.
В основе работы устройства лежит уникальная технология VG™ (высокоэнергетический варистор в сочетании со специальной газовой трубкой), которая обеспечивает отсутствие тока утечки и сопровождающего тока. УЗИП рассчитано на максимальное рабочее напряжение 440 В AC и способно выдерживать импульсные токи до 35 кА (10/350 мкс) на полюс, что делает его пригодным для установки в зонах с высоким риском прямых ударов молнии. Модульная конструкция позволяет заменять вышедшие из строя модули без демонтажа всего устройства, а встроенная система термического отключения и дистанционная сигнализация обеспечивают безопасность и удобство эксплуатации. Устройство монтируется на стандартную DIN-рейку 35 мм и подключается винтовыми зажимами, рассчитанными на проводники сечением от 2,5 до 25 мм².
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных предприятий и коммерческих объектов.
- Обеспечение безопасности систем электроснабжения жилых и административных зданий, включая ответственные объекты с высокими требованиями к надежности.
- Защита телекоммуникационного оборудования, систем автоматизации, диспетчеризации и управления технологическими процессами.
- Применение в составе комплексных систем молниезащиты и заземления для зданий и сооружений, расположенных в регионах с высокой грозовой активностью.
- Защита источников бесперебойного питания (ИБП), систем освещения, отопления, вентиляции и кондиционирования (HVAC).
Ключевые особенности
- Тип 1+2+3 — комбинированное устройство, обеспечивающее защиту от прямых ударов молнии (тип 1), коммутационных перенапряжений (тип 2) и высокочастотных помех (тип 3).
- Технология VG™ — сочетание высокоэнергетического варистора и газовой трубки, обеспечивающее отсутствие тока утечки и сопровождающего тока.
- Высокие разрядные характеристики — номинальный ток разряда In = 35 кА, импульсный ток Iimp = 35 кА (10/350 мкс), максимальный ток Imax = 70 кА.
- Отсоединяемый модуль для каждой фазы — упрощает обслуживание и замену без отключения всей системы.
- Дистанционная сигнализация — перекидной контакт для передачи информации о срабатывании на пульт диспетчера или в систему мониторинга.
- Оптимизация под TOV — устойчивость к временным перенапряжениям (580 В в течение 5 секунд и 770 В в течение 120 минут).
Технические характеристики
- Тип УЗИП: 1+2+3
- Макс. AC рабочее напряжение (Uc): 440 В AC
- Номинальный ток разряда (In): 35 кА
- Импульсный ток на полюс (Iimp): 35 кА (10/350 мкс)
- Макс. ток разряда (Imax): 70 кА
- Уровень защиты (Up): 1,8 кВ при In (8/20 мкс) и 6 кВ (1,2/50 мкс)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: VG™ (MOV + GSG)
- Конфигурация: 1-полюсный, схема 3+0
- Подсоединение: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Дистанционная сигнализация: 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Габариты: 6TE (EN43880)
- Вес: 1,244 кг
- Стандарты: EN 61643-11 / IEC 61643-11, сертификация EAC
