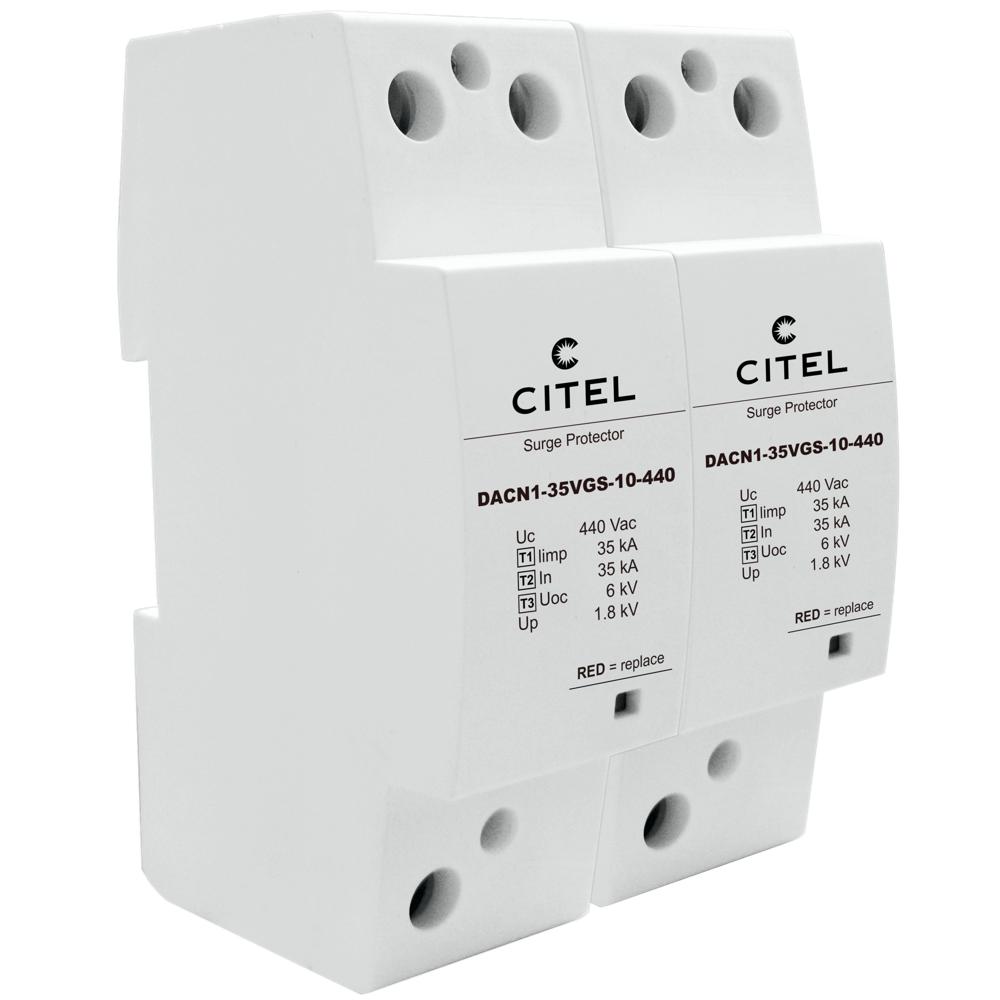

Устройство защиты от импульсных перенапряжений CITEL DACN1-35VGS-20-440 (артикул 29322022) — это высокоэффективный двухполюсный УЗИП типа 1+2+3, предназначенный для защиты электрооборудования от прямых ударов молнии и коммутационных перенапряжений в сетях переменного тока. Устройство обеспечивает комплексную защиту на всех уровнях: от высокоэнергетических импульсов (тип 1) до остаточных перенапряжений (тип 3), что делает его универсальным решением для построения многоступенчатых систем защиты.
В основе работы устройства лежит запатентованная VG™-технология, объединяющая высокоэнергетический варистор (MOV) и специальную газовую трубку (GSG). Такая комбинация обеспечивает отсутствие тока утечки, отсутствие сопровождающего тока и высокую стойкость к временным перенапряжениям (TOV). УЗИП рассчитано на номинальный ток разряда In = 35 кА и импульсный ток Iimp = 35 кА при форме импульса 10/350 мкс, что позволяет применять его на вводе в здание. Устройство подключается по схеме 2+0 (два полюса) к сети переменного тока с максимальным рабочим напряжением 440 В AC и монтируется на стандартную DIN-рейку 35 мм. Каждый полюс оснащён отсоединяемым модулем, механическим индикатором отключения и выходом на перекидной контакт для дистанционной сигнализации.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от прямых ударов молнии и коммутационных перенапряжений
- Системы гарантированного электропитания ответственного оборудования: серверные, ЦОД, медицинская и лабораторная техника
- Объекты с воздушными линиями электропередачи, где вероятность прямого удара молнии особенно высока
- Промышленные установки с частотно-регулируемым приводом, системами автоматики и КИПиА
- Телекоммуникационные шкафы и узлы связи, требующие многоступенчатой защиты по стандартам EN/IEC 61643-11
Ключевые особенности
- Тип 1+2+3 — полноценная защита от прямых ударов молнии и остаточных импульсных перенапряжений в одном устройстве
- VG™-технология (MOV + GSG) — отсутствие тока утечки и сопровождающего тока, повышенная стойкость к TOV
- Высокие разрядные характеристики: In = 35 кА, Imax = 70 кА, Iimp = 35 кА (10/350 мкс)
- Отсоединяемый модуль для каждой фазы с механическим индикатором отключения
- Дистанционная сигнализация состояния через перекидной контакт (250 В / 0,5 А AC; 30 В / 3 А DC)
- Оптимизация под временные перенапряжения (TOV): выдерживает 580 В AC в течение 5 с и 770 В AC в течение 120 мин
Технические характеристики
- Тип УЗИП: 1+2+3
- Макс. AC рабочее напряжение (Uc): 440 В AC
- Макс. линейный ток (IL): 100 А
- Номинальный ток разряда (In): 35 кА
- Макс. ток разряда (Imax): 70 кА
- Импульсный ток на полюс (Iimp): 35 кА при импульсе 10/350 мкс
- Уровень защиты (Up): 1,8 кВ при In (8/20 мкс) и 6 кВ (1,2/50 мкс)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Временное перенапряжение (TOV): 580 В AC / 5 с; 770 В AC / 120 мин
- Технология: VG (высокоэнергетический варистор + специальная газовая трубка)
- Конфигурация: 1-полюсный модульный корпус (схема 2+0)
- Подсоединение к сети: винтовые зажимы 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Индикация: 1 механический индикатор на полюс + дистанционная сигнализация (перекидной контакт)
- Сопряжённые устройства: внутренний терморазмыкатель; УЗО типа «S» или замедленное; предохранитель gG 315 А
- Соответствие стандартам: EN 61643-11 / IEC 61643-11; сертификация EAC
- Вес: 0,836 кг
