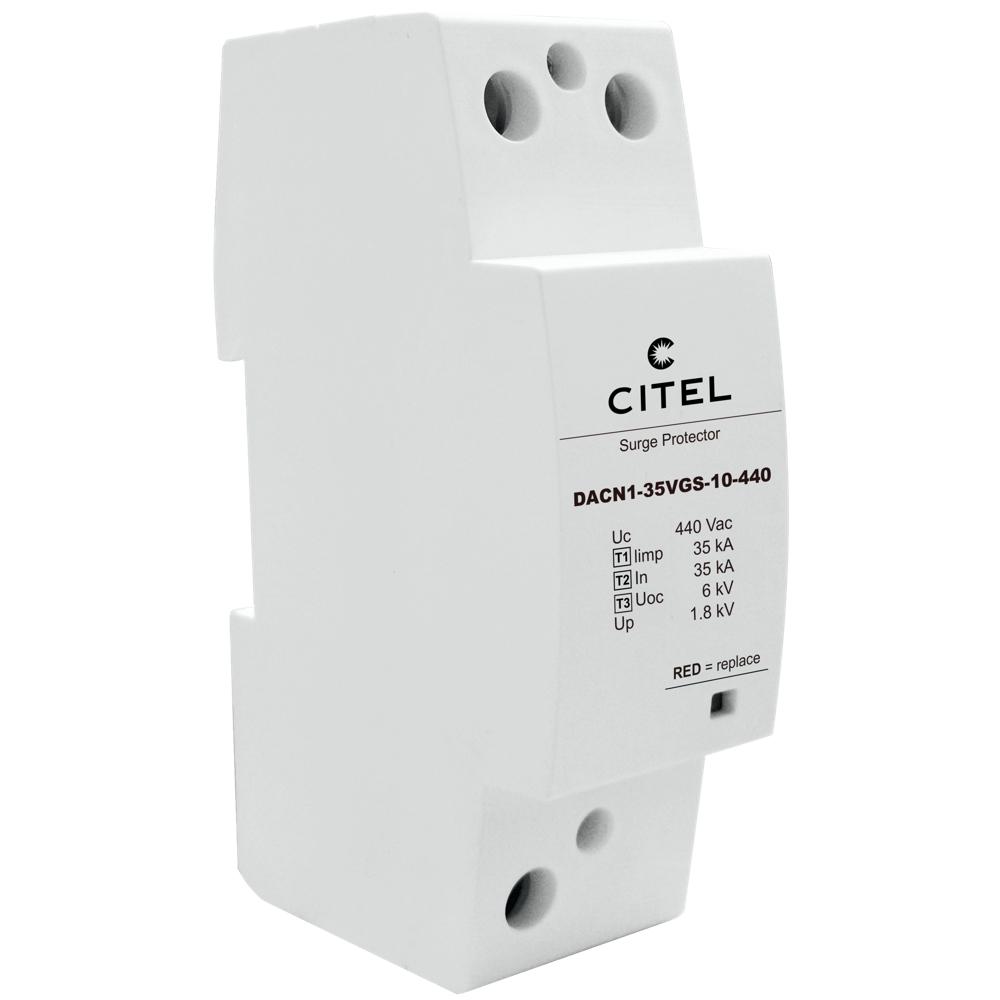

Устройство защиты от импульсных перенапряжений CITEL DACN1-35VGS-10-440 (артикул 29321022) — это высокоэффективный однополюсный УЗИП типа 1+2+3, предназначенный для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство обеспечивает надёжную защиту электрооборудования, чувствительной электроники и систем автоматизации, ограничивая амплитуду импульсных перенапряжений до безопасного уровня 1,8 кВ и отводя импульсный ток до 35 кА на полюс.

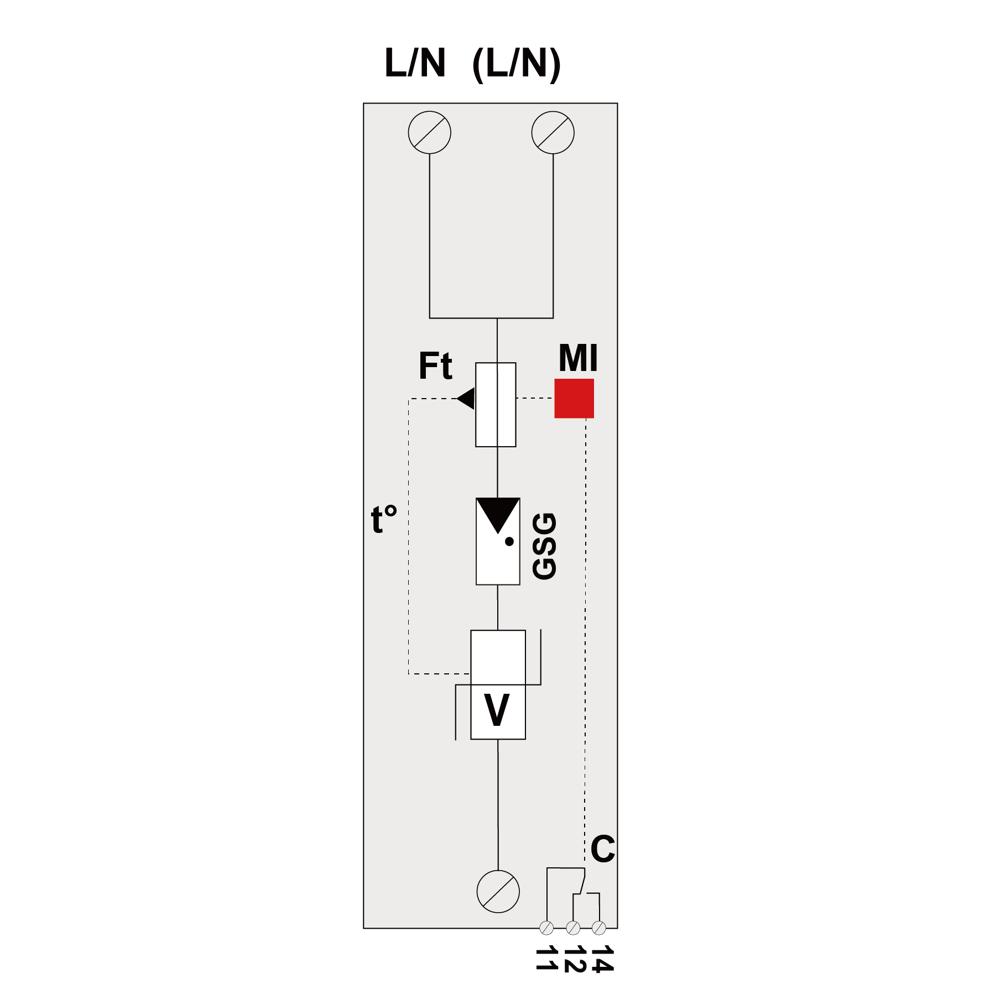

В основе работы УЗИП CITEL DACN1-35VGS-10-440 лежит уникальная VG™-технология, объединяющая высокоэнергетический варистор (MOV) и специальную газовую трубку (GSG). Такая комбинированная схема обеспечивает отсутствие тока утечки, отсутствие сопровождающего тока и высокую стойкость к временным перенапряжениям (TOV). Устройство выдерживает временное перенапряжение 580 В АС в течение 5 секунд и 770 В АС в течение 120 минут, что делает его устойчивым к аварийным режимам в сети. УЗИП имеет модульную конструкцию с отсоединяемым модулем для каждой фазы, оснащён механическим индикатором отключения и выходом на перекидной контакт для дистанционной сигнализации. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами сечением 2,5–25 мм². Устройство соответствует стандартам EN 61643-11 и IEC 61643-11, сертифицировано по EAC и оптимизировано для работы в сетях с номинальным напряжением до 440 В АС. Для корректной работы рекомендуется использовать совместно с УЗО типа «S» или замедленного действия и плавким предохранителем типа gG на 315 А.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов жилых, офисных и промышленных зданий
- Защита систем электроснабжения ответственных объектов: серверных, дата-центров, медицинского оборудования, систем связи и телекоммуникаций
- Защита промышленного оборудования, станков с ЧПУ, систем автоматизации и диспетчеризации от импульсных перенапряжений
- Защита солнечных электростанций и систем накопления энергии (в составе комплексных решений)
- Применение в качестве первого уровня защиты (тип 1) на вводе в здание совместно с УЗИП типа 2 и 3 для создания многоступенчатой системы защиты
Ключевые особенности
- Тип 1+2+3 — универсальное решение для защиты от прямых ударов молнии и коммутационных перенапряжений
- VG™-технология (MOV + GSG) — отсутствие тока утечки и сопровождающего тока, высокая энергоёмкость
- Импульсный ток Iimp 35 кА (10/350 мкс) и номинальный ток разряда In 35 кА (8/20 мкс) на полюс
- Отсоединяемый модуль для каждой фазы — удобство обслуживания и замены без демонтажа корпуса
- Визуальная и дистанционная сигнализация отключения — механический индикатор и «сухой» перекидной контакт
- Оптимизация к временным перенапряжениям (TOV) — стойкость к аварийным режимам сети
Технические характеристики
- Тип УЗИП: 1+2+3
- Макс. AC рабочее напряжение (Uc): 440 В AC
- Макс. линейный ток (IL): 100 А
- Временное перенапряжение (UT): 580 В AC (5 сек), 770 В AC (120 мин)
- Рабочий ток (Ipe): отсутствует
- Сопровождающий ток (If): отсутствует
- Номинальный ток разряда (In): 35 кА
- Макс. ток разряда (Imax): 70 кА
- Импульсный ток на полюс (Iimp): 35 кА (10/350 мкс)
- Испытание комбинированной волной (Uoc): 6 кВ
- Удельная энергия на полюс (W/R): 306 кДж/Ом
- Уровень защиты (Up): 1,8 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: VG (MOV + GSG)
- Конфигурация: 1-полюсный
- Подсоединение к сети: винтовой зажим 2,5–25 мм²

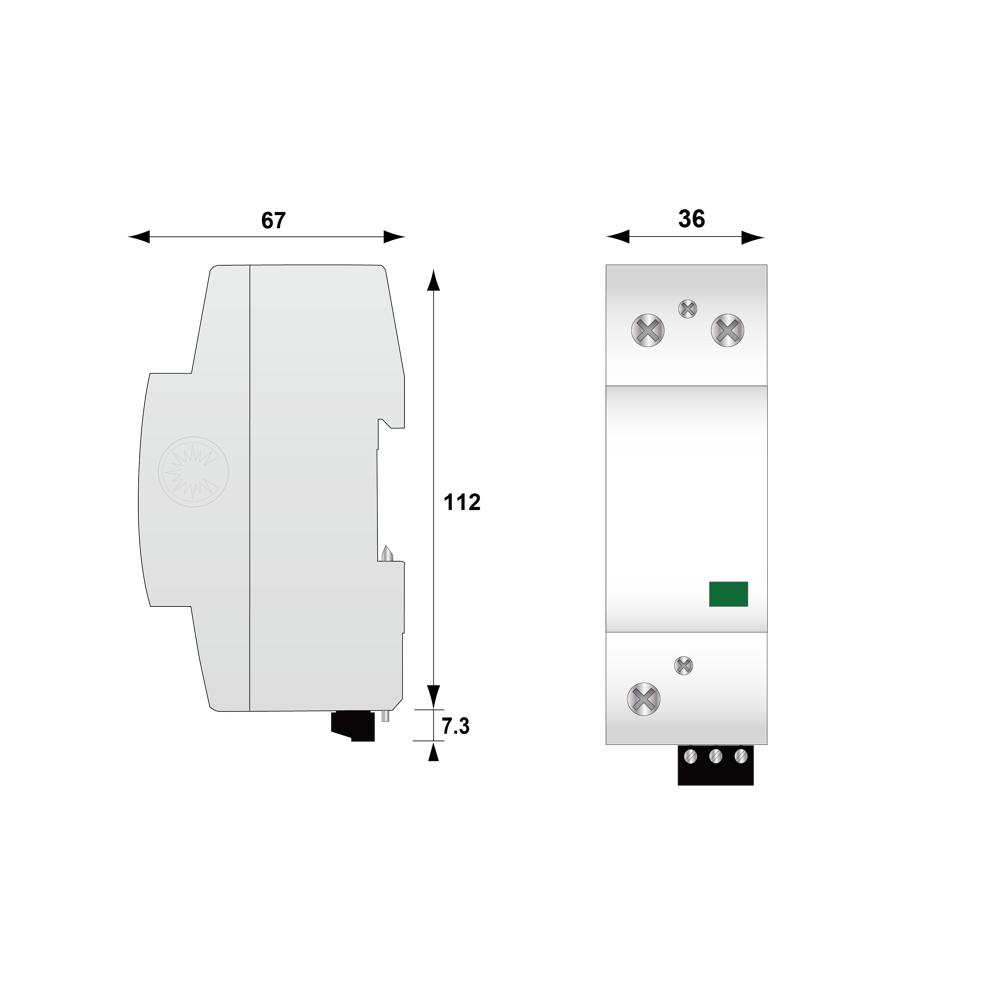

- Формат: однополюсный модульный корпус
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Дистанционная сигнализация: выход на перекидной контакт
- Макс. напряжение/ток дистанционной сигнализации: 250 В / 0,5 А (AC); 30 В / 3 А (DC)
- Терморазмыкатель: внутренний
- Рекомендуемое УЗО: тип «S» или замедленный
- Рекомендуемый предохранитель: тип gG — 315 А
- Соответствие стандартам: EN 61643-11 / IEC 61643-11
- Сертификация: EAC
- Вес: 0,408 кг
- Артикул: 29321022
